40U 표준 19인치 야외 격리 태양 에너지 및 전력 시스템과 하이브리드 전력 캐비닛
제품 상세정보
전력 시스템 야외 통신 캐비닛
,40U 야외 통신 캐비닛
,에어컨이 있는 야외 통신 캐비닛
40U 표준 19인치 야외 격리 태양 에너지 및 전력 시스템과 하이브리드 전력 캐비닛
간략 한 소개
하이브리드 통신 전력 시스템 48VDC 300A 40U 야외 통신 캐비닛은 무선 통신 사이트에 안전하고 신뢰할 수있는 물리적 작업 환경을 제공하는 야외 캐비닛입니다.
이 시스템은 야외 캐비닛, 온도 조절 장비 및 환경 모니터링과 같은 기능을 통합합니다.
전원 공급 시스템 및 AC / DC 전력 분배 단위는 사용자 요구 사항에 따라 캐비닛 내부에 설치 될 수 있습니다.
설치 공간은 사용자 장비와 백업 배터리를 위한 공간입니다.
40U 표준 19인치 야외 장치 하이브리드 전력 캐비닛
우리의 40U (단위 높이) 표준 19인치 야외 캐비닛은 하이브리드 전력 기능을 갖추고 태양 에너지와 전력 시스템을 통합합니다.
이러한 캐비닛은 일반적으로 안정적인 전원 공급이 필요한 외부 환경에서 사용되며 불안정하거나 중단되는 전원 공급에 직면 할 수 있습니다.원격지역의 통신 기지국 및 데이터 전송점.
태양광 에너지 시스템을 통해, 캐비닛은 낮에 태양 에너지를 수집하고 저장하기 위해 전기 에너지로 변환 할 수 있습니다.태양 에너지를 직접 활용할 수 없는 밤이나 흐린 날 사용.
한편, 전력 시스템은 보조 또는 주력 전력원으로 기능하며, 캐비닛 내부의 장비의 연속적이고 안정적인 작동을 보장합니다.
40U 표준 19인치 야외 장치 하이브리드 전력 캐비닛
| 구성 목록 | |
| 외형 |
800mm ((W) x940mm ((D) x2050mm ((H) (온도 조절 돌출을 포함) |
| 면적 | 800mm ((W) x 700mm ((D) |
| 기지 높이 | 150mm |
| 무게 | ≤130kg (장비와 배터리를 제외) |
| 사용자 공간 | 37U |
| 소재 |
벽:1.2mm 진열제 강철판 문:1.5mm 진열제 강철판 |
| 잠금 | 3점 안티 도둑질 잠금, 유럽 표준 또는 코어, 변경하거나 스스로 맞출 수 있습니다 |
| 배선 위치 | 아래쪽과 바깥쪽 |
| 배선 구멍 | 10xφ36 |
|
보호등급 |
IP55 |
| 온도 조절 정보 | |
|
장비 부대 |
모드:열 교환기 열 분산 효율:200W/K 등급 전압:48VDC 정규 전력:520W |
|
배터리 부리 |
모드:동기 에어컨 냉각 용량 (L35/L35): 500W 정량 전압:48VDC 전력 소비 (L35/L35):160W |
액세서리 목록:
| 조명 | DC-48VLED등 |
| 연소 센서 | 12VDC |
| 홍수 센서 | 건조한 접촉 |
|
온도 및 습도 센서 |
12VDC |
| 액세스 제어 | 건조한 접촉 |
| 환경 | |
| 작동 온도 | 10°C ~ +45°C |
| 저장 온도 | 40°C ~ +75°C |
| 작동 습도 | 5%~95% (집화되지 않음) |
|
고도 |
0~4000m (높이가 범위 내에 있는 경우) 3000m에서 4000m까지,최대 운영 고도 상승에 따라 온도가 1°C 감소합니다. 200m 증가) |
| 내부 래크 정보 | |
|
장비 부대 |
랙 모드: IEC 60297-3에 따른 19"공간 깊이: 400mm 높이:20U 19":180mn 앞의 사용 가능한 거리 |
|
배터리 부리 |
랙 모드:두 그룹 배터리 브래킷 각 배터리 받침대 높이는≥350mm 선택적: 리?? 배터리 17U19" 랙 |
40U 표준 19인치 야외 장치 하이브리드 전력 캐비닛:
하이브리드 전력 시스템을 위한 19인치 하위 랙입니다. 5U 높이의 컴팩트한 디자인으로, 섬유와 마이크로파 전송, 액세스 장치, 스위치 등의 중요한 애플리케이션 요구를 충족시킵니다.
시스템의 최대 전력은 150A이며, AC 입력 / DC 입력 / 배터리 / 로드 MCB를 사용합니다. 케이블은 MCB와 버스 바로 앞으로 액세스합니다.
정제기주요 특징:
·폭 넓은 입력 전압 범위: 직렬기 85 ~ 290VAC 및 MPPT 120 ~ 420VDC
·리렉티파이어,MPPT 및 컨트롤러는 온도 연결이 가능하며 간편하고 빠른 온라인 유지보수
·운영비용을 낮추는 96%까지의 높은 효율성
·이더넷,SNMP,ModBus 및 RS485 통신 인터페이스 지원
| 입력 분배 | ||
| AC | DC | |
| 입력 모드 | 220VAC 단전기 | 120VDC ~ 425VDC |
| 입력 주파수 | 45~65Hz,등급 값:50Hz/60Hz | / |
| 입력 용량 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| 출력 분배 | ||
| 정제기 | 태양 전지 모듈 | |
| 출력 전압 | -42~-58VDC, 등급 값:-53.5VDC | -42~-58VDC, 등급 값:-54.5VDC |
| 배터리 차단기 | 125A/2P | |
| 로드 브레이커 | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| 모듈 | ||
| 수정 모듈 | 태양 전지 모듈 | |
| 입력 전압 |
85~290VAC, 220VAC 등급 |
120~420VDC 등급 340VDC |
| 효율성 | >96% | >96% |
| 등급 전력 | 3000W ((176~290VAC) | 3000W ((200~425VAC) |
|
작업 온도 |
-10°C ~ +75°C (전력 55°C 이하) | -10°C ~ +75°C (전력 50°C 이하) |
| 컨트롤러 | |
| 신호 입력 | 3Al ((2 배터리 온도,1 주변 온도), 2RS485,7 DI |
| 경보 출력 | 6 건조 접촉 |
| 통신 항구 | RS485,SNMP |
| 표시 모드 | LCD |
| 시스템 | |
| 차원 (WxDxH) | 482x350.6×9U,≤30kg (모듈 없이) |
| 냉각 모드 | 자연 냉각 |
| 유지보수 모드 | 전면 유지보수, 지원 모듈 등급 변경 |
| 보호 수준 | IP20 |
| 환경 | |
| 작동 온도 | -10°C ~ +50°C |
| 저장 온도 | -40°C ~ +75°C |
| 작동 습도 | 5%~95% (비밀화) |
|
고도 |
0 ~ 4000m ((높이가 3000m ~ 4000m 범위 안에 있다면,최대 운영 온도는 높이가 200m 증가함에 따라 1°C 감소) |
*자격화된 디자인이 가능합니다.

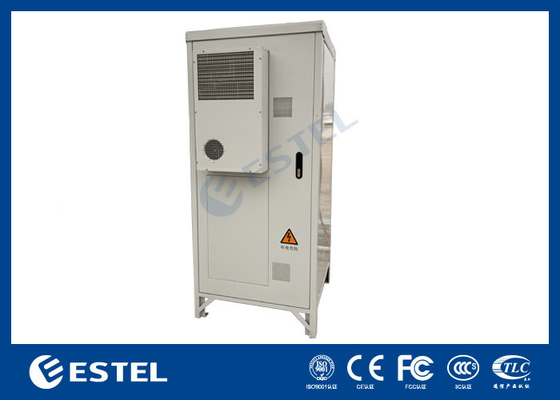

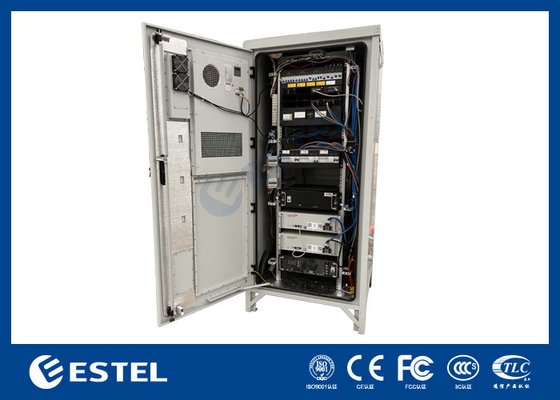

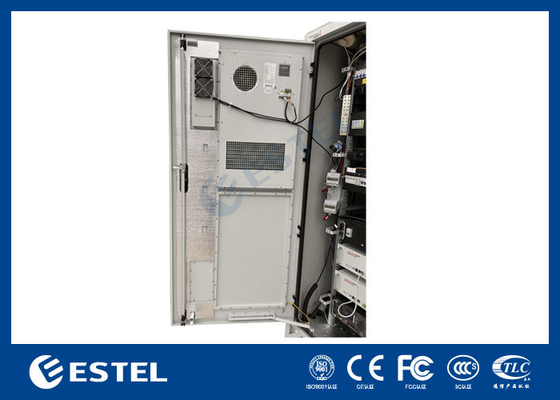

캐비닛 사진:

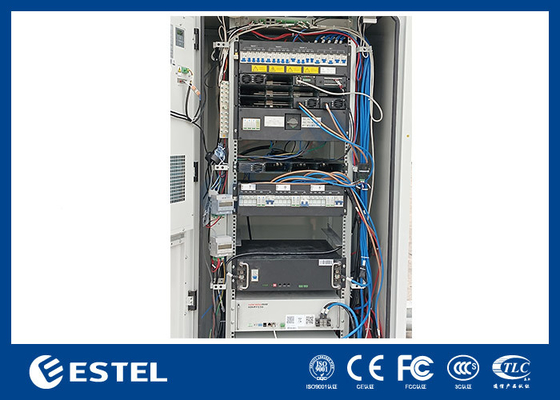

수정기 사진:
IP 정의
IP55/IP65
IP55= 장막의 특성:
먼지, 기름 및 다른 부식성 물질으로부터 완전한 보호
장착된 장비와 접촉하는 것을 막는 완전한 보호
물로부터 보호, 어떤 방향에서든 뚜?? 에 대한 노즐에 의해 투영되는 물까지
벽에 장착 된, 자유 서 있는, 구덩이, 전신 기둥 장착 가능
실크 스크린 로고, 애노디화 또는 조각 서비스 제공
IP65= 장막의 특성:
먼지, 기름 및 다른 부식성 물질으로부터 완전한 보호
장착된 장비와 접촉하는 것을 막는 완전한 보호
물로부터 보호, 어떤 방향에서든 뚜?? 에 대한 노즐에 의해 투영되는 물까지
벽에 장착 된, 자유 서 있는, 구덩이, 전신 기둥 장착 가능
실크 스크린 로고, 애노디화 또는 조각 서비스 제공
부착, 단열, 힌지, 잠금 또는 잠금
캐비닛 특징:
| 특징 | 설명 |
|
모듈 특성
|
태양 전지 모듈은 최대 전력 포인트 추적 기능을 가지고 있습니다. 최대 전력 포인트 추적 정확도는 99.5% 이상입니다. |
| 직렬기 모듈은 활성 전력 요인 보상 기술을 채택하고, 전력 요인 값은 0까지입니다.99 | |
| 직렬 모듈의 최대 효율은 93% 이상입니다. | |
| 태양 전지 모듈의 최대 효율은 95% 이상입니다. | |
| 태양 전지 모듈과 직렬 모듈은 높은 전력 밀도를 가지고 있습니다. | |
| 태양 전지 모듈과 직렬 모듈은 비 파괴적인 핫스프레이 기술을 채택합니다. 즉 플러그 앤 플레이입니다. 태양 전지 모듈과 직렬 모듈을 교체하는 데 1 분도 걸리지 않습니다. | |
| 태양광 모듈과 직렬 모듈은 하드웨어적 과전압 보호 및 소프트웨어적 과전압 보호를 포함한 출력 과전압 보호 기능을 가지고 있습니다.그리고 소프트웨어 과전압 보호는 선택의 두 가지 모드를 가지고 있습니다: 첫 번째 초전압 잠금 모드, 네 번째 초전압 잠금 모드 | |
| 배터리 관리 | 완벽한 배터리 관리: 배터리 보호, 자동 전압 조절, 무단 전류 제한, 배터리 용량 계산,자동 평형/동물 요금 전환, 온라인 배터리 테스트 |
| 조명 및 전력 보완 관리 | 완벽한 빛 / 전력 보완 관리 기능, 태양 에너지 공급의 우선 순위를 달성 할 수 있으며 태양 에너지 사용을 극대화 |
| 전력 통계 | 부하 전력 소비, 태양광 에너지 생산 에너지, 네트워크 생산 에너지, DG 생산 에너지, 배터리 배열, 배터리 충전 |
| 데이터 기록 |
90일 동안의 기록 자료를 업로드할 수 있습니다. 200개의 기록 기록, 배터리 테스트 데이터 10 그룹 |
| 경보 기능 | 완벽한 고장 보호 및 고장 경보 기능 |
| 네트워크 설계 |
네트워크 유연성을 위해 건조 접촉 및 다른 통신 포트를 제공하는 것 인근 끝 소프트웨어 업그레이드 및 관리되지 않은 작동을 가능하게합니다. |
| 인간화 된 운영 인터페이스 |
LCD는 15도 각도로 설계되어 사용자가 더 직관적이고 편리하게 작동합니다. LCD를 통해 시스템의 작동 매개 변수, 통계 및 역사 알람을 검색합니다. LCD를 통해 시스템을 수동으로 제어 |
| 번개 보호 | 완벽한 번개 보호 설계 AC 및 DC 측면 |
| 에너지 절감 설계 | 이 시스템은 수직 모듈의 수면 에너지 절감 기능 외에도 태양 에너지 입력을 부하에 지원하고 우선 순위를 부여하며 태양 에너지를 최대한 활용합니다.에너지 절감과 온실가스 감축 |
| 외관형 | 시스템 보호 수준은 IP55까지이며, 야외에서 사용할 수 있습니다. 시스템은 컴팩트하고 설치가 쉽습니다. |
|
시스템
|
시스템 내의 모든 장비는 정면 유지보수 지원 |
| 시스템은 직렬 모듈 수면 기술을 채택, 이중 정지 상태 접촉기, 저전력 션트 및 팬 속도 조절 기술을 채택하고 더 눈에 띄는 에너지 절약 기능을 가지고 있습니다. | |
| 옵션 AC 히터 시스템 낮은 온도에서 안정적으로 작동 | |
| 원격 모니터링 | 모?? 은 GPRS 기능으로 구성되어 있으며 인터넷 서버에 데이터를 제공함으로써 원격 모니터링을 실현 할 수 있습니다. |
태양 에너지 및 전력 시스템 응용과 함께 하이브리드 전력 캐비닛:
우리의 캐비닛은 야외 통신 산업에 널리 사용됩니다. 캐비닛은 다양한 통신 장비, 직렬기 전원 공급 시스템, 모니터링 유닛, 배터리, 광섬유,등등.
거리, 건물 꼭대기, 산 꼭대기, 도시, 시골, 주거 지역 및 기타 지역에 사용할 수 있습니다.
-
