DC48V 450A 백업 전원 공급 시스템 19인치 6U 표준 수정기 전원 통신 캐비닛
제품 상세정보
19인치 통신 수정 시스템
,DC48V 백업 전원 공급 시스템
,정제기 전력 통신 캐비닛
19인치 표준 직렬 전력 통신 캐비닛에 대한 백업 전력 공급 시스템
1. 6U 27KW 정제 시스템
"48VDC 수정 시스템"은 일반적으로 48 볼트 (VDC) 를 출력하는 DC 전력 시스템을 의미합니다. 이러한 시스템은 일반적으로 통신에 사용됩니다.
데이터센터, 산업 제어, 그리고 안정적인 DC 전원을 필요로 하는 다른 애플리케이션.
이 시스템의 핵심 부품인 직렬기는 주로 교류 전기를 동류 전기로 변환하는 기능을 합니다.
ET48450는 분배 단위, 직렬 모듈, 변환 모듈, 모니터링 모듈으로 구성됩니다. 표준은 아래 표와 같습니다.
| 구성 | 정제기 모듈 | 언급 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 클래스 A,GR1089 4번,R3-10,R3-11,R3-12 북미에서 인증된 클래스 B | |
| 표준 | EN300386,CLASSA |
2. 5U 27KW 수정 시스템 빠른 세부 사항:
| AC 배포 | DC 배포 | ||
| 입력 모드 | 380VAC 3단계 | 출력 전압 | 42~-58VDC,등급 값:-53.5VDC |
| 입력 용량 | 63A | 로드 브레이커 |
LLVD:63A/1Px8; LLVD2:63A/1Px8 BLVD:63A/1Px8, 기본으로 단속기가 없습니다, 사용자 자체 구성 |
| 입력 주파수 | 45~66Hz,등급 값:50Hz/60Hz | SPD | 10kA/20kA,8/20μs |
| 정제기 | 컨트롤러 | ||
| 입력 전압 | 85~290VAC, 등급 220VAC | 고도 | 3Al ((2 배터리 온도,1 환경 온도).2 RS485,7 D |
| 효율성 | >96% | 신호 입력 | 6 건조 접촉 |
| 등급 전력 | 3000W ((176~290VAC) | 통신 항구 | RS485,SNMP |
| 작업 온도 | -10°C~+75°C (전력 출력 55°C 이하) | 표시 모드 | LCD |
| 시스템 | 환경 | ||
| 냉각 모드 | 자연 냉각 | 작동 온도 | 10°C ~ +55°C |
| 케이블 모드 | 최상 입구와 최상 출구 | 저장 온도 | 40°C ~ +75°C |
| 유지보수 모드 | 앞쪽 유지보수 | 작동 습도 | 5%~95% (비밀화) |
|
보호 수준 |
IP20 |
고도 |
0 ~ 4000m ((높이가 3000m ~ 4000m 범위 안에 있다면,최대 운영 온도는 높이가 200m 증가함에 따라 1°C 감소) |
제품 특징
1) 직렬 모듈은 활성 전력 인자 보상 기술을 채택하고 전력 인자 값은 0에 도달합니다.99.
2) AC 입력 전압의 정상적인 작업 범위는 90~290V, 단일 단계, (323V ~ 480V ac, 3 단계) 까지 넓습니다.
3) 직렬 모듈은 풀 브리지 소프트 스위칭 기술을 채택하고 효율은 최대 96%입니다.
4) 스마트 배터리 관리. 부하 전원 종료 및 배터리 저전압 보호 (LVLD + LVBD) 및 2차 전원 종료 (2차 전원 스위치) 기능이 있습니다.온도 보상 등의 기능을 실현할 수 있습니다., 자동 평형 및 부동 전하 제어, 자동 전압 조절, 배터리 용량 계산 및 온라인 배터리 테스트
5) 직렬 모듈은 손상되지 않는 핫스변이 가능한 기술, 플러그 앤 플레이를 채택하고 교체 시간은 1분 미만입니다.
6) 네트워크 설계, 여러 통신 인터페이스 (RS485, 드라이 콘택트 등), 유연한 네트워킹, 실제 제한된 로컬 및 원격 모니터링, 감시되지 않습니다.
7) AC 및 DC 측면에 대한 번개 보호 설계, 번개 지역에 적합합니다.
8) 오류 보호 및 오류 경보 기능을 지원합니다.
9) 친근한 운영 및 유지 보수, 효과적으로 공간을 절약 벽에 설치 할 수 있습니다.
10) 극저방사선. 첨단 전자기 호환성 디자인을 채택합니다.

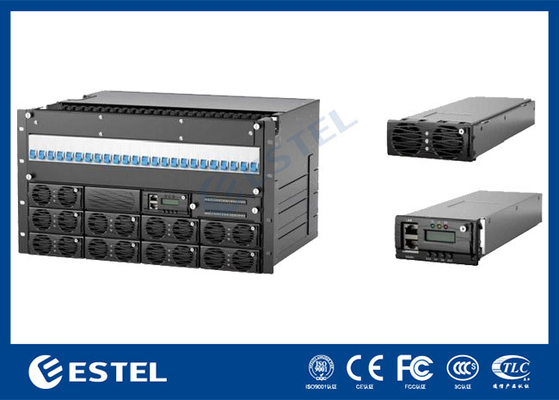

3수정 장치 시스템 사진:
-
