제품 상세 정보:
결제 및 배송 조건:
|
| 차원: | 너비*세로*높이 800*940*2050mm | 소재: | 아연 도금 강철 단일 벽 |
|---|---|---|---|
| 냉각 방법: | 에어컨 | 장비 설치용 랙: | 19인치 랙, 40U 공간 |
| IP 등급: | IP55 | 지불 기간: | T/T |
| 화물적재항: | 셰인젠 | 정류기 모듈: | 그래요 |
| 태양광 모듈: | 그래요 | 방식을 탑재하세요: | 바닥 장착 |
| 강조하다: | 40U 19인치 외관,태양 에너지 19인치 외관,19인치 야외 전력 캐비닛 |
||
태양 에너지 및 전력 시스템과 함께 하이브리드 전력 캐비닛 40U 19인치 표준 캐비닛
하이브리드 전력 캐비닛 소개:
하이브리드 전력 캐비닛은 현대 컴퓨터 및 전자 시스템에서 전력 분배와 관리를 최적화하도록 설계된 최첨단 솔루션입니다.이 캐비닛은 지능적인 제어 및 전력 출력 조절을 제공합니다, 에너지 효율과 시스템 안정성을 모두 보장합니다.
하이브리드 전력 캐비닛의 주요 특징과 이점은 다음과 같습니다.
40U 표준 19인치 야외 장치 하이브리드 전력 캐비닛
| 구성 목록 | |
| 외형 |
800mm ((W) x940mm ((D) x2050mm ((H) (온도 조절 돌출을 포함) |
| 면적 | 800mm ((W) x 700mm ((D) |
| 기지 높이 | 150mm |
| 무게 | ≤130kg (장비와 배터리를 제외) |
| 사용자 공간 | 37U |
| 소재 |
벽:1.2mm 진열제 강철판 문:1.5mm 진열제 강철판 |
| 잠금 | 3점 안티 도둑질 잠금, 유럽 표준 또는 코어, 변경하거나 스스로 맞출 수 있습니다 |
| 배선 위치 | 아래쪽과 바깥쪽 |
| 배선 구멍 | 10xφ36 |
|
보호등급 |
IP55 |
| 온도 조절 정보 | |
|
장비 부대 |
모드:열 교환기 열 분산 효율:200W/K 등급 전압:48VDC 정규 전력:520W |
|
배터리 부리 |
모드:동기 에어컨 냉각 용량 (L35/L35): 500W 정량 전압:48VDC 전력 소비 (L35/L35):160W |
40U 표준 19인치 야외 장치 하이브리드 전력 캐비닛:
하이브리드 전력 시스템을 위한 19인치 하위 랙입니다. 5U 높이의 컴팩트한 디자인으로, 섬유와 마이크로파 전송, 액세스 장치, 스위치 등의 중요한 애플리케이션 요구를 충족시킵니다.
시스템의 최대 전력은 150A이며, AC 입력 / DC 입력 / 배터리 / 로드 MCB를 사용합니다. 케이블은 MCB와 버스 바로 앞으로 액세스합니다.
정제기주요 특징:
·폭 넓은 입력 전압 범위: 직렬기 85 ~ 290VAC 및 MPPT 120 ~ 420VDC
·리렉티파이어,MPPT 및 컨트롤러는 온도 연결이 가능하며 간편하고 빠른 온라인 유지보수
·운영비용을 낮추는 96%까지의 높은 효율성
·이더넷,SNMP,ModBus 및 RS485 통신 인터페이스 지원
| 입력 분배 | ||
| AC | DC | |
| 입력 모드 | 220VAC 단전기 | 120VDC ~ 425VDC |
| 입력 주파수 | 45~65Hz,등급 값:50Hz/60Hz | / |
| 입력 용량 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| 출력 분배 | ||
| 정제기 | 태양 전지 모듈 | |
| 출력 전압 | -42~-58VDC, 등급 값:-53.5VDC | -42~-58VDC, 등급 값:-54.5VDC |
| 배터리 차단기 | 125A/2P | |
| 로드 브레이커 | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| 모듈 | ||
| 수정 모듈 | 태양 전지 모듈 | |
| 입력 전압 |
85~290VAC, 220VAC 등급 |
120~420VDC 등급 340VDC |
| 효율성 | >96% | >96% |
| 등급 전력 | 3000W ((176~290VAC) | 3000W ((200~425VAC) |
|
작업 온도 |
-10°C ~ +75°C (전력 55°C 이하) | -10°C ~ +75°C (전력 50°C 이하) |
| 컨트롤러 | |
| 신호 입력 | 3Al ((2 배터리 온도,1 주변 온도), 2RS485,7 DI |
| 경보 출력 | 6 건조 접촉 |
| 통신 항구 | RS485,SNMP |
| 표시 모드 | LCD |
| 시스템 | |
| 차원 (WxDxH) | 482x350.6×9U,≤30kg (모듈 없이) |
| 냉각 모드 | 자연 냉각 |
| 유지보수 모드 | 전면 유지보수, 지원 모듈 등급 변경 |
| 보호 수준 | IP20 |
| 환경 | |
| 작동 온도 | -10°C ~ +50°C |
| 저장 온도 | -40°C ~ +75°C |
| 작동 습도 | 5%~95% (비밀화) |
|
고도 |
0 ~ 4000m ((높이가 3000m ~ 4000m 범위 안에 있다면,최대 운영 온도는 높이가 200m 증가함에 따라 1°C 감소) |
*자격화된 디자인이 가능합니다.

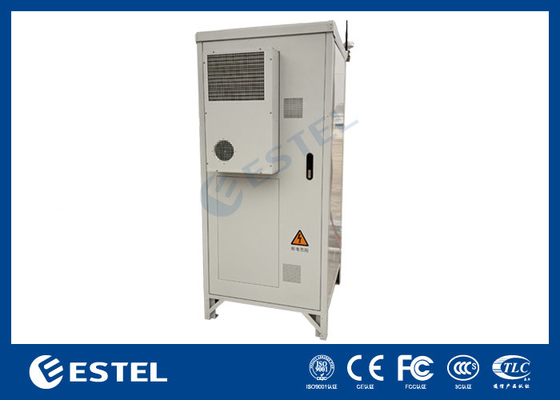

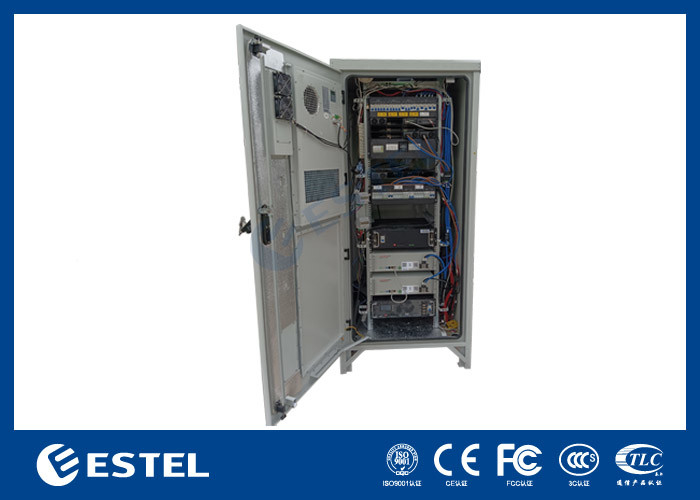

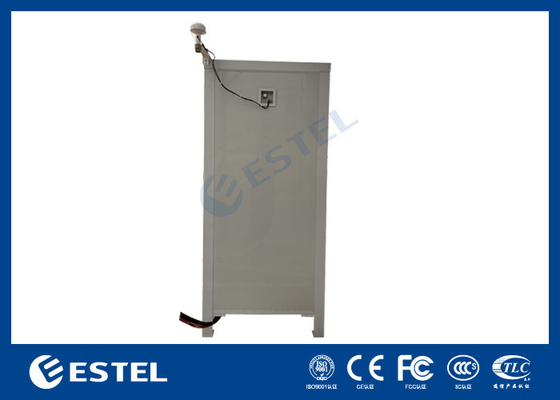

캐비닛 사진:
수정기 사진:
IP 정의
IP55/IP65
IP55= 장막의 특성:
먼지, 기름 및 다른 부식성 물질으로부터 완전한 보호
장착된 장비와 접촉하는 것을 막는 완전한 보호
물로부터 보호, 어떤 방향에서든 뚜?? 에 대한 노즐에 의해 투영되는 물까지
벽에 장착 된, 자유 서 있는, 구덩이, 전신 기둥 장착 가능
실크 스크린 로고, 애노디화 또는 조각 서비스 제공
IP65= 장막의 특성:
먼지, 기름 및 다른 부식성 물질으로부터 완전한 보호
장착된 장비와 접촉하는 것을 막는 완전한 보호
물로부터 보호, 어떤 방향에서든 뚜?? 에 대한 노즐에 의해 투영되는 물까지
벽에 장착 된, 자유 서 있는, 구덩이, 전신 기둥 장착 가능
실크 스크린 로고, 애노디화 또는 조각 서비스 제공
부착, 단열, 힌지, 잠금 또는 잠금
캐비닛 특징:
| 특징 | 설명 |
|
모듈 특성
|
태양 전지 모듈은 최대 전력 포인트 추적 기능을 가지고 있습니다. 최대 전력 포인트 추적 정확도는 99.5% 이상입니다. |
| 직렬기 모듈은 활성 전력 요인 보상 기술을 채택하고, 전력 요인 값은 0까지입니다.99 | |
| 직렬 모듈의 최대 효율은 93% 이상입니다. | |
| 태양 전지 모듈의 최대 효율은 95% 이상입니다. | |
| 태양 전지 모듈과 직렬 모듈은 높은 전력 밀도를 가지고 있습니다. | |
| 태양 전지 모듈과 직렬 모듈은 비 파괴적인 핫스프레이 기술을 채택합니다. 즉 플러그 앤 플레이입니다. 태양 전지 모듈과 직렬 모듈을 교체하는 데 1 분도 걸리지 않습니다. | |
| 태양광 모듈과 직렬 모듈은 하드웨어적 과전압 보호 및 소프트웨어적 과전압 보호를 포함한 출력 과전압 보호 기능을 가지고 있습니다.그리고 소프트웨어 과전압 보호는 선택의 두 가지 모드를 가지고 있습니다: 첫 번째 초전압 잠금 모드, 네 번째 초전압 잠금 모드 | |
| 배터리 관리 | 완벽한 배터리 관리: 배터리 보호, 자동 전압 조절, 무단 전류 제한, 배터리 용량 계산,자동 평형/동물 요금 전환, 온라인 배터리 테스트 |
| 조명 및 전력 보완 관리 | 완벽한 빛 / 전력 보완 관리 기능, 태양 에너지 공급의 우선 순위를 달성 할 수 있으며 태양 에너지 사용을 극대화 |
| 전력 통계 | 부하 전력 소비, 태양광 에너지 생산 에너지, 네트워크 생산 에너지, DG 생산 에너지, 배터리 배열, 배터리 충전 |
| 데이터 기록 |
90일 동안의 기록 자료를 업로드할 수 있습니다. 200개의 기록 기록, 배터리 테스트 데이터 10 그룹 |
| 경보 기능 | 완벽한 고장 보호 및 고장 경보 기능 |
| 네트워크 설계 |
네트워크 유연성을 위해 건조 접촉 및 다른 통신 포트를 제공하는 것 인근 끝 소프트웨어 업그레이드 및 관리되지 않은 작동을 가능하게합니다. |
| 인간화 된 운영 인터페이스 |
LCD는 15도 각도로 설계되어 사용자가 더 직관적이고 편리하게 작동합니다. LCD를 통해 시스템의 작동 매개 변수, 통계 및 역사 알람을 검색합니다. LCD를 통해 시스템을 수동으로 제어 |
| 번개 보호 | 완벽한 번개 보호 설계 AC 및 DC 측면 |
| 에너지 절감 설계 | 이 시스템은 수직 모듈의 수면 에너지 절감 기능 외에도 태양 에너지 입력을 부하에 지원하고 우선 순위를 부여하며 태양 에너지를 최대한 활용합니다.에너지 절감과 온실가스 감축 |
| 외관형 | 시스템 보호 수준은 IP55까지이며, 야외에서 사용할 수 있습니다. 시스템은 컴팩트하고 설치가 쉽습니다. |
|
시스템
|
시스템 내의 모든 장비는 정면 유지보수 지원 |
| 시스템은 직렬 모듈 수면 기술을 채택, 이중 정지 상태 접촉기, 저전력 션트 및 팬 속도 조절 기술을 채택하고 더 눈에 띄는 에너지 절약 기능을 가지고 있습니다. | |
| 옵션 AC 히터 시스템 낮은 온도에서 안정적으로 작동 | |
| 원격 모니터링 | 모?? 은 GPRS 기능으로 구성되어 있으며 인터넷 서버에 데이터를 제공함으로써 원격 모니터링을 실현 할 수 있습니다. |
