배터리와 전력 분배 장치와 IP55 보호 수준과 함께 야외 통합 캐비닛
제품 상세정보
PDU와 함께 야외 통합 캐비닛
,배터리가 있는 외부 통합 캐비닛
,IP55 외부 통합 캐비닛
배터리와 전력 분배 장치와 IP55 보호 수준과 함께 야외 통합 캐비닛
ET80130221-BA에 대한 기술적 매개 변수
| 구성 | 항목 | 기술 매개 변수 |
| 캐비닛 | 모델 | ET80130221-BA |
| 보호 수준 | IP55 | |
| 외부 차원 | H2210mm × W800mm × D1300mm | |
| 내부 차원 | 상위 19 인치 33U 아래 1 계층 배터리 캐비닛 | |
| 소재 |
가연제철, 1.2mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm |
|
| 단열 | 20mm PEF | |
| 코팅 | 폴리에스터 분말 코팅 | |
| 색상 | RAL7035 | |
| 문 | 앞문, 뒷문, 3점 잠금 | |
| 힌지 | 내부 힌지 | |
| 설치 옵션 | 바닥에 장착된 | |
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | |
| 냉각 | 에어컨 2000W 48VDC | |
| 팬 12038 48VDC | ||
| 전력 분배 장치 |
변속 전원전화판,변속 전압 억제 다이오드 (SPD 80KA) 전력망 및 디젤 발전기 (L1, L2, N, G) 120V Nema 5-15R 2 소재 1개의 더블 브레이커 100A 2개의 단일 차단기 64A 3개의 단일 차단기 30A 유통 단위 입력 전압:AC 220V (L1, L2, N 및 G) 60Hz 단일 단계 (L1, L2, N 지상 연결) 전기 발전기 연결 입력 전압: AC 220V (L1, L2, N 및 G) 60Hz |
|
| 다른 것 | 48VDC LED등 | |
| 환경 | 작업 온도 | -40°C~+55°C (+ 태양 복사) |
| 저장 온도 | -40°C~+70°C | |
| 작업 습도 | 5%~95% (집화 없이) | |
| 작업 고도 | 0~4000미터 | |
1.ET80130221-BA사양:
아웃도어 통합 캐비닛 (Outdoor Integrated Cabinet) 은 배터리와 전력 분배 장치 (Power Distribution Unit, PDU) 를 통합하여 야외 환경에서 전력 분배 및 보호를 제공하는 장치입니다.
주요 기능:
배터리: 전력 중단 시 장치가 일정 기간 동안 계속 작동 할 수 있도록 장치에 대한 전력 백업 기능을 제공합니다.
전력 분배 장치 (PDU): 전력 공급 장치에서 장치 또는 시스템에 전력을 분배하고 과부하 보호 및 단회로 보호를 제공합니다.
특징:
방수 및 먼지: 일반적으로 IP55 또는 IP65 방수 및 먼지 등급으로, 야외 열악한 환경에 적응합니다.
열분 dissipating 성능: 고온 환경에서 내부 장치의 정상적인 작동을 보장하기 위해 내장된 에어컨/풍선 또는 다른 열분 dissipating 장치.
용량: 18u, 22u, 27u, 32u, 42u 등 다양한 용량을 가진 캐비닛을 제공할 수 있습니다.
사용자 정의: 크기, 색상, 기능 등 사용자 요구에 따라 사용자 정의 할 수 있습니다.
액세서리 목록
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1 | 야외 UPS 캐비닛 | 1 | 세트 |
(1) 외부 차원: W×D×H 800×1300×2210mm (2) 한 방면: 상부는 장비 공간, 하부는 배터리 공간. (3) 하나의 앞 문, 그리고 외부 캐비닛에 대한 특별 잠금 (지원 펠록) (4) 진열제철, 샌드위치 구조판, 열 단열을 갖춘 이중 벽 (5) 내부 벽과 외부 벽 사이에는 열 단열이 있습니다. 단열 재료는 PEF입니다. |
| 2 |
에어컨 (장비용 냉각) |
1 | 세트 | 냉각 용량: 2000W, 전원 공급: DC48V |
| 3 | 팬 | 1 | 세트 | 전원 공급: DC48V |
| 4 | LED 램프 센서 | 1 | PC | LED 램프의 켜고 끄는 제어에 사용됩니다. |
| 5 | LED등 | 1 | PC | DC48V |
| 6 | 전력 분배 단위 | 1 | 세트 |
변속 전원전화판,변속 전압 억제 다이오드 (SPD 80KA) 전력망 및 디젤 발전기 (L1, L2, N, G) 120V Nema 5-15R 2 소재 1개의 더블 브레이커 100A 2개의 단일 차단기 64A 3개의 단일 차단기 30A 유통 단위 입력 전압:AC 220V (L1, L2, N 및 G) 60Hz 단일 단계 (L1, L2, N 지상 연결) 전기 발전기 연결 입력 전압: AC 220V (L1, L2, N 및 G) 60Hz |
| 7 | 패키지 | 1 | 세트 | 목재 케이스 |
2특징
(1) 캐비닛은 먼지, 햇빛 및 비에 저항하며 야외 환경에서 사용됩니다.
(2) 캐비닛 냉각: 에어컨 MTBF≥50000h
(3) 캐비닛의 배열은 합리적이므로 케이블 접근, 고정 및 지상화를 용이하게합니다. 전력 케이블, 신호 케이블 및 광 케이블에 대한 케이블 입구가 개별적으로 있습니다.
(4) 캐비닛 에 사용 되는 모든 케이블 은 불 retardant 물질 으로 만들어집니다.
(5) 캐비닛에는 지상 바가 포함되어 있습니다
3어플리케이션
ET80130221-BA 야외 전력 캐비닛은 통신 전력 시스템 및 배터리를 보관하는 데 사용됩니다. 주로 4G 시스템과 같은 무선 통신 기지 스테이션에 사용됩니다.통신/네트워크 통합 서비스, 접속/전달 스위치 스테이션, 비상 통신/전달 등
4. 차원 다이어그램

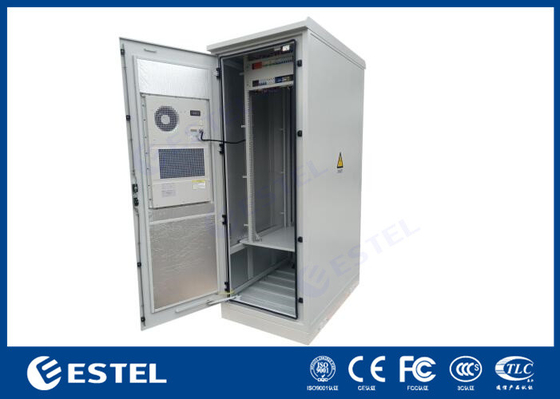

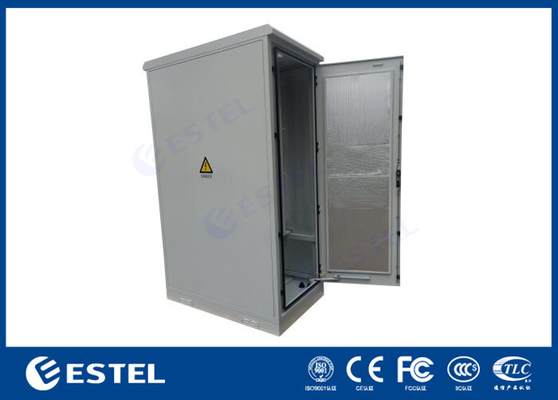

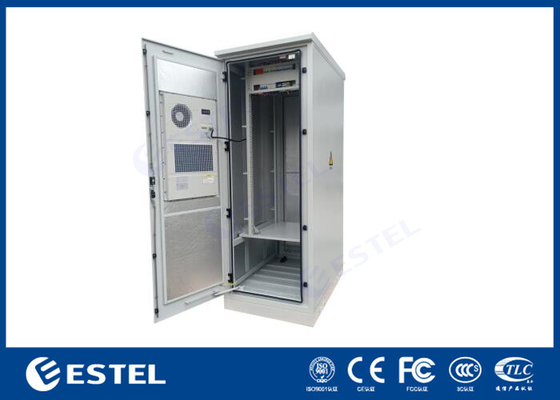

5캐비닛 사진
-
