40U IP55 장전철 지능형 야외 캐비닛 1500W 에어컨
제품 상세정보
젤리화 스틸 지능형 야외 캐비닛
,40U 지능형 야외 캐비닛
,에어컨이 있는 야외 캐비닛
40U IP55 장전철 지능형 야외 캐비닛 1500W 에어컨
1간략한 소개
지능형 야외 캐비닛 시리즈는 20mm의 두께의 폼 샌드위치 패널과 외부 상자로 구성된 EPS 방화 물질을 채택합니다.내부 금속판 부품 및 액세서리박스는 구조가 콤팩트하고 설치가 쉬우며 밀폐 성능이 우수하며 보호 등급은 IP55입니다.
캐비닛은 기능에 따라 장비 캐비닛, 전력 캐비닛 및 배터리 캐비닛으로 나뉘어 있습니다.
기본 스테이션의 통합 외부 캐비닛은 단일 칸 캐비닛과 이중 칸 캐비닛을 채택합니다. 단일 칸 캐비닛의 크기는 다음과 같습니다: 외부 차원 W x D x H: 900mmx900mmx2100mm
장비 캐비닛:주로 AC 전력 분배 장치, 동적 루프 모니터링 장치, 보조 직선 팬 및 LED 조명으로 통합됩니다.
문과 잠금:그것은 주로 AC 전력 분배 장치, 동적 루프 모니터링 장치, 보조 직선 팬 및 LED 조명과 통합됩니다. 캐비닛 문은 내장 구조를 채택합니다.그리고 문 사이의 간격은 콤팩트합니다.. 문 열 각은> 110 °이며, 캐비닛 문에는 제한 구조가 있습니다. 문 제한 장치는 문이 "열린"상태에있을 때 제한 기능을 가지고 있습니다.문 잠금은 당기는 막대와 잠금판의 세 점 구조를 채택구조가 단단하고 도둑질 방지력이 강합니다.
2. 40U 진열 스틸 캐비닛 특징:
내부 또는 외부에서 사용하도록 설계된 장막은 위험한 부품에 접근하는 것을 방지하기 위해 직원에게 어느 정도의 보호를 제공합니다.
단단한 외계 물체 (하락하는 먼지) 에 대한 장안 내부의 장비의 보호 수준을 제공
물의 침입 (비, 비, 눈) 으로 인해 장비에 대한 유해 영향에 대한 어느 정도의 보호를 제공해야 합니다.방 안의 외부 얼음 형성에 의해 손상되지 않습니다.
3에어컨 기술 매개 변수와 함께 야외 장치:
| 항목 | 종류 | 기술 매개 변수 |
| 구조 | 차원 | 외부 차원: W×D×H 900×900×2000mm |
| 레이아웃 | 1개 방면 | |
| 장비 설치 방법 | 19 ′′ 랙, 40U | |
| 문 | 1개의 정문, 외부 캐비닛 (지원 펠록) 을 위한 3점 안티 도둑질 잠금. | |
| 소재 | 진열제철 | |
| 침입 보호 | IP55 | |
| 온도 조절 | 냉각 | 에어컨 및 팬 |
| 조명 | LED등 | 48V LED등 |
| 온도 | 온도 | 작업 온도: -40°C ~ +55°C |
| 저장 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습도 | 상대적 습도 | 5% ~ 100% |
| 압력 | 공기 압력 | 62kpa ~ 101kpa (높이 0m ~ 5000m와 비슷) |
| 방사능 강도 | 태양 방사능 강도 | 1120 × ((1±5%) W/m2 |
4. 배터리 장치 액세서리 목록:
| - 아니 | 항목 | 양 | 단위 | 스펙 |
| 1 | 야외 배터리 캐비닛 | 1 | PC | (1) 외부 차원: W×D×H 900×900×2000mm (2) 19인치, 40U (3) 한 개의 정문, 그리고 외부 캐비닛에 대한 세 점의 도난 방지 잠금 (지원 잠금). |
| 2 | 에어컨 | 1 | PC | 냉각 용량: 1500KW 전원 공급: 48VDC 정문에 설치 |
| 3 | 보조 직통 환기 팬 | 2 | PC | DC48V |
| 4 | 환경 감시 부대 | 1 | PC | 1U, DC48V, SNMP 통신을 지원 |
| 5 | 물 센서 | 1 | PC | |
| 6 | 연소 센서 | 1 | PC | |
| 7 | 온도 및 습도 센서 | 1 | PC | 선택 사항 |
| 8 | 문 센서 | 2 | PC | 선택 사항 |
| 9 | 충격 센서 | 1 | PC | 선택 사항 |
| 10 | LED등 | 2 | PC | DC48V |
| 11 | LED 램프 스위치 | 2 | PC | LED 램프 켜고 끄는 제어 장치 |
| 12 | 전력 분배 단위 | 1 | PC | B등급 번개 방지 전류 입력: 63A/2P×1; 전류 출력: 16A/1P×4; DC 출력: 16A/1P×4 입력 전압: 48VDC |
| 13 | 패키지 | 1 | PC | 목재 케이스 |

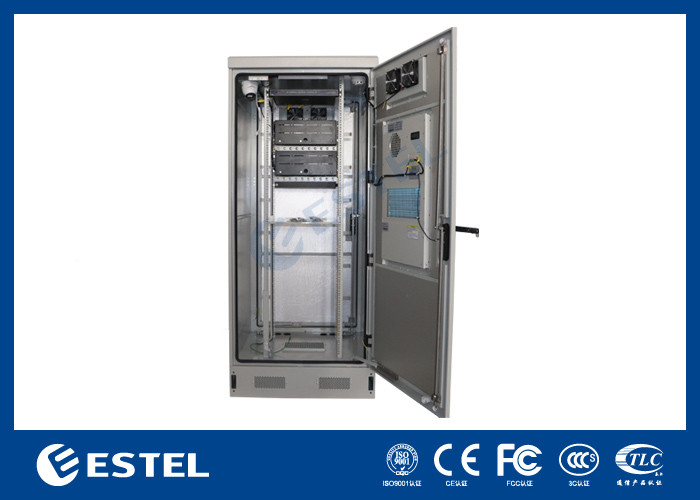

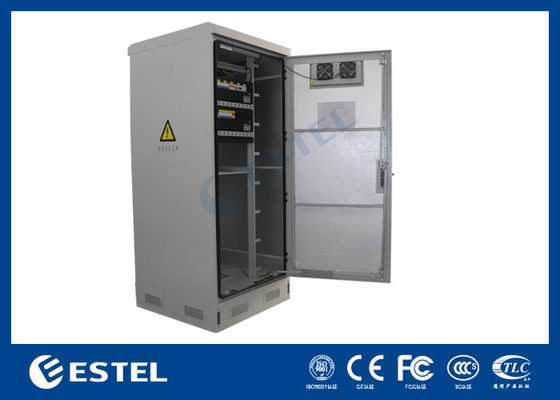

5부록 사진:
6주요 특징
- 박스는 먼지 방지, 햇빛 보호, 비 보호 등 특성을 가지고 있으며 야외 환경에 완전히 적응합니다.
- 장비 캐비닛은 MTBF ≥ 50000h를 가진 열 분비를 위해 에어컨을 채택합니다. (열 교환기는 열 분산 장비로도 선택할 수 있습니다.)
- 캐비닛에는 조명 장치가 장착되어 있습니다.
- 캐비닛 레이아웃은 합리적이며 케이블 도입, 고정 및 지상 작업 및 유지 보수에 편리합니다.신호 선과 광 케이블은 독립적인 입구 구멍을 가지고 있습니다.서로 간섭하지 않을 것입니다.
- 캐비닛에 사용되는 케이블은 불 retardant 물질로 만들어집니다.
-
