1080W 전원 공급 시스템 19인치 표준 수정기 모델 CS1U-4820
제품 상세정보
1080W 전원 공급 시스템
,19인치 표준 수정기
,CS1U-4820 전원 공급 시스템
1ESTEL 전력 시스템 설명
이 전원 공급은 다음과 같은 특징과 기능을 가진 시스템 전원 공급입니다.
1넓은 전압 입력 범위: 100-240 Vac, 전 세계 AC 네트워크 입력에 적합합니다.
2, 시스템은 0의 높은 전력 요인을 가지고 있습니다.95; 하모닉 요구 사항은 IEC61000-3-2의 한계에 도달합니다.
2001;
3입력 저전압, 입력 과전압, 출력 과전압, 출력 전류 제한, 출력 단전, 과온 보호 기능
4이 시스템은 배터리 입력 인터페이스와 배터리 저전압 관리 및 충전 기능을 가지고 있습니다..
2, 전력 시스템 입력 기능
번호 |
프로젝트 | 기술 요구 사항 | 단위 | 언급 |
| 1 | 입력 전압 | 100~240 | 백 | |
| 2 | 입력 전압 범위 | 90~264 | 백 | |
| 3 | 입력 전압 주파수 | 47 ∼ 63 | Hz | |
| 4 | 최대 입력 전류 | ≤18 | A | |
| 6 | 입력 충격 전류 | ≤ 80 | A | 콜드 스타터, 최대 입력 전압 |
| 7 | PFC | ≥ 0.95 | VIN = 220 Vac, 등급 부하 |
3전력 시스템 출력 특성:
|
|
프로젝트 |
기술 요구 사항 |
단위 |
언급 |
|
|
1 |
출력 전압 |
54±0.5 |
Vdc |
배터리 종료 시 시험 전압 |
|
|
2 |
출력 전류 |
0·20 |
A |
전원 공급은 |
|
|
3 |
안정적 압력 |
±3 |
% |
|
|
|
4 |
배터리 |
54±0.5 |
V |
배터리의 시험 전압은 |
|
|
5 |
배터리 |
8±0.5 |
A |
일정한 전류 상태에서의 시험 |
|
|
6 |
출력선 |
≤200 |
mVp-p |
가명 부하, 오실로스코프 |
|
|
7 |
총 생산량 |
1080 |
W |
전원 공급은 |
|
|
8 |
부팅 출력 |
≤6 |
S |
VIN = 220 Vac, 등급 부하 |
|
|
9 |
출력 시간 |
≤100 |
mS |
출력 전압은 10%에서 상승 |
|
|
10 |
초과 |
≤5 |
%Vo |
|
|
|
11 |
출력 |
≥10 |
mS |
VIN: 220 Vac, 등급 부하 |
|
|
12 |
다이노스 |
오버스트로크 |
≤5 |
%Vo |
출력 부하 변화: 25% -50-25% |
|
회수 |
≤200 |
μS |
|||
|
13 |
온도 |
±0.03 |
%/°C |
|
|
|
14 |
배달 |
90 (유형적 값: 92%) |
% |
25°C, 220VAC 입력, 등급 부하 |
|
3모델 CS1U-4820 작동 원리
정상적인 조건에서, 직렬 모듈과 유통 단위의 모든 매개 변수는 미리 설정된 매개 변수 또는 사용자 명령에 따라 작동하는 모니터링 모듈의 통제 하에 있습니다.AC 전원 결함, 시스템은 배터리에서 공급됩니다. 배터리 방출과 함께, 배터리의 터미널 전압은 하락하기 시작합니다. 배터리 전압이 42V ± 0.5V 아래에있을 때,모니터링 모듈은 전압 경보 신호 아래 배터리를 보고 하 고 부하 출력을 차단, 그러면 전력 시스템은 작동을 중지합니다. 외부 AC 전원이 복구되면 시스템은 정상적인 작업 상태로 재개됩니다. ( 위의 모든 모니터링 데이터는 사용자가 재설정 할 수있는 시스템 기본 값입니다.).
4수정기 적용
(1) 통합 접근
(2) 실내 유통 및 확장 시스템
(3) 이동 역 및 연장 커버 시스템
(4) WLAN
(5) 위성 통신 지상 역 및 마이크로 웨브 통신 역
(6) 약한 전류 분배실
(7) 다른 AC/DC 끊김 없는 전원 시스템
5우리의 배달 담당자
물품은 바다, 항공, 택배, 육상, 기차 등으로 운송 될 수 있습니다.
다음 배달원 외에, 우리는 또한 우리가 당신을 위해 할 필요가 있다면 중국에서 최고의 가격으로 배달원을 찾을 수 있습니다.

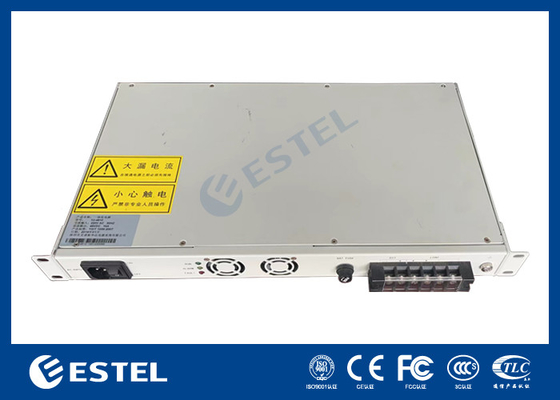

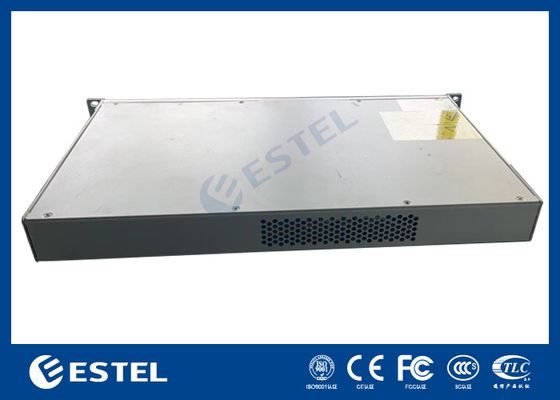

6제품 사진:
-
