32U IP55 외부 통합 전력 캐비닛 전력 분배 및 모니터링 시스템
제품 상세정보
야외 통합 전력 캐비닛
,전력 분배와 함께 전력 캐비닛
,모니터링 시스템과 함께 전력 캐비닛
32U IP55 외부 통합 전력 캐비닛 전력 분배 및 모니터링 시스템
캐비닛 기술 매개 변수
| 구성 | 항목 | 기술 매개 변수 | |
| 캐비닛 | 모델 | ET7575175 | |
| 보호 수준 | IP55 | ||
| 외부 차원 | H1750mm × W750mm × D750mm (자격화 할 수 있습니다) | ||
| 내부 차원 | 19인치 레일,32U | ||
| 소재 | 진열제 강철, 두께 1.2mm, 단일 벽 | ||
| 단열 | PEF (선택) | ||
| 코팅 | 폴리에스터 분말 코팅 | ||
| 색상 | RAL7035 | ||
| 잠금 | 3점 잠금 시스템 | ||
| 힌지 | 내부 힌지 | ||
| 설치 옵션 | 바닥에 장착된 | ||
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | ||
| 유지보수 | 1개의 정문, 정비 | ||
| 냉각 | 옵션 | AC 에어컨 | 팬 |
| 냉각 용량 | 1500W | 180CFM | |
| 입력 전압 | 220VAC 50HZ | 48VDC | |
| 의사소통 | RS485 | / | |
| 온도 조절기 | 48V 팬 온도 조절기 | ||
| 전력 분배 단위 | B등급 번개 방지 | ||
| AC 입력 | 63A/2P ×1 (선택) | ||
| AC 출력 | 16A/1P×4 (선택) | ||
| DC 출력 | 16A/1P×4 (선택) | ||
| 센서 |
1 x 연기 감지기, 1 x 물 센서, 1 x 온도 및 습도 센서, 1 x 문 송신기, 1 x 진동 센서 |
||
| 다른 것 | 48VDC LED 조명등 | ||
| 환경 | 작업 온도 | -40°C ~+55°C (+ 태양 복사) | |
| 저장 온도 | -40°C~+70°C | ||
| 작업 습도 | 5%~95% (집화 없이) | ||
| 작업 고도 | 0~4000미터 |
||
1.32U 통신 캐비닛 소개
야외 캐비닛은 통신 사업자, 이동 통신 사이트, 야외 작은 보호소, 철도 전기 제어 캐비닛, 전자 경찰, 통신 기지 역,야외 공기 감지 스테이션태양광 제어 캐비닛 등
2. 캐비닛 특징
- 침입 보호는 IP55입니다. 우리는 고객의 실제에 따라 IP65 캐비닛을 제공할 수 있습니다.
- 무거운 가이즈 가연 물질로 만들어졌습니다.
- 앞 문 사용 표준 세 점 안티 도난 잠금. 문 잠금 상부, 중부 및 하부 세 점 잠금 구조를 형성. 넓은 영역의 캐비닛에 대한,잠금 효과는 안전하고 신뢰할 수 있습니다..
- 표준 19인치 장착 기둥
-제철 죽은 잠금 시스템 잠금 (지원 PADLOCK) 으로 고정 된 문
- 그것은 "직접 매장"에 의해 땅 뿌리 또는 지상 기둥 기초 시스템에 설치됩니다
- 케이블 입구는 기본으로 기단으로 요청에 따라 옆 또는 지붕 입구가 가능합니다.
3내각의 지침
단순히 표준 캐비닛 이상의 것을 필요로 하는 사람들을 위해, 이 시리즈는 또한 많은 사용 가능한 옵션과 맞춤형 솔루션의 진정한 보안을 제공 할 수 있습니다,모든 전자 장비에 대한 기후 조절 환경 제공, 전기 로드 패널 및 케이블 입구 솔루션.
이 배터리 캐비닛은 높이 1750mm, 너비 750mm, 깊이 750mm입니다. 이 캐비닛은 야외 래킹 요구 사항에 대한 궁극적인 선택입니다.
- 표 1 표준 준수
| 표준 | 설명 |
| GB/T 17626.7-1998 | 전자기 호환성 |
| GB4706입니다.1 | 가전제품 및 비슷한 용도로 사용되는 전기제품의 안전성 |
| GB4798.1 | 전기 및 전자 제품 - 저장 용도에 존재하는 환경 조건 |
| GB4798.2 | 전기 및 전자 제품 - 운송에 적용되는 환경 조건 |
| GB4798.3 | 전기 및 전자 제품에 대한 응용 프로그램에서 존재하는 환경 조건 - 사용 |

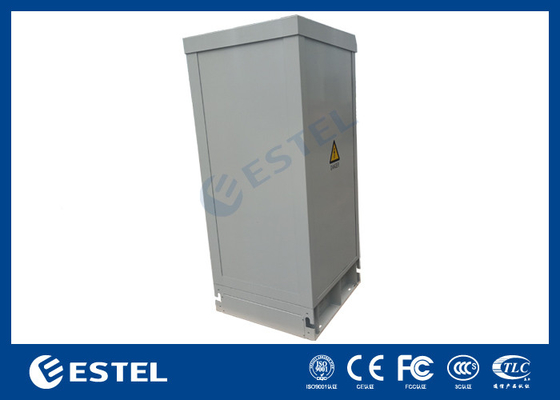

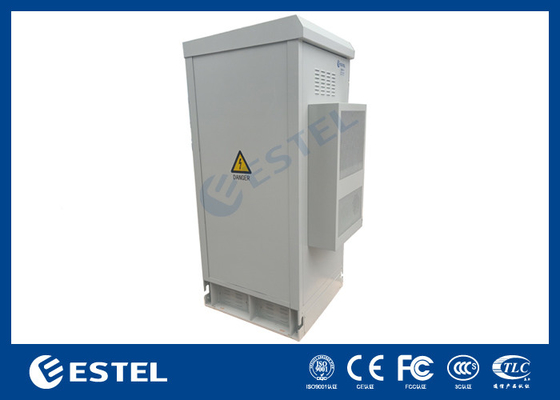

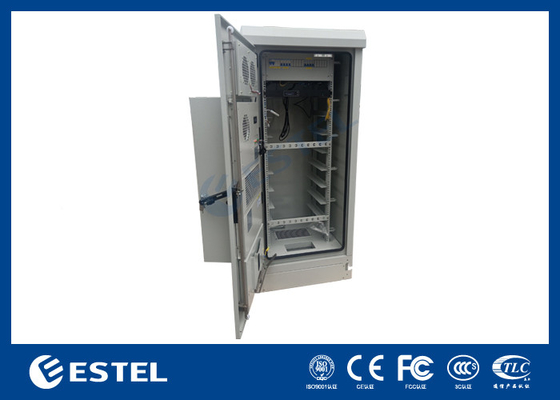

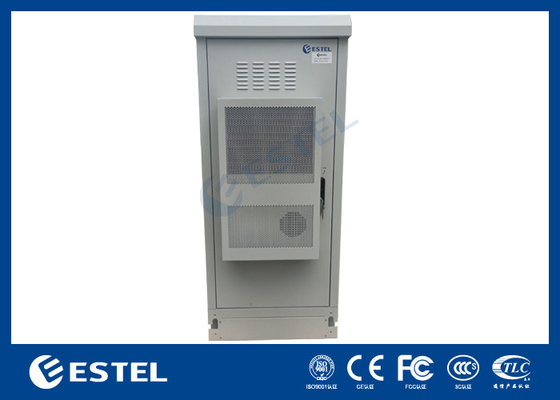

캐비닛 사진
에어컨 기술 매개 변수
| 항목 | 이름 | 단위 | 매개 변수 |
| 차원 및 설치 | 몸의 외곽 차원 (높이* 너비*깊음) | mm | 750*450*200 |
|
커프라인 차원 포함 플랜지 (높이* 너비* 깊이) |
mm | 784*484*200 | |
| 무게 | 1kg | 24 | |
| 설치 방법 | 문 장착 | ||
| 설치 방법 | 야외 | ||
| 환경 및 보호 | 작업 환경 온도 | °C | -40에서 +55 |
| 소음 | dB ((A) | 65 | |
| 기대수명 | 몇 년 | >10 | |
| IP 등급 | IP55 | ||
| 냉장료 | R134a | ||
| ROHS 인증 | 네 | ||
| 성능 | 입력 전압 범위 | 220±15%VAC~50Hz | |
| 냉각 용량 ((L35/L35) | W | 1500 | |
| 가등식 냉각 입력 전력 ((L35/L35) | W | 580 | |
| 가등기 냉각 전류 (L35/L35) | A | 2.6 | |
| 최대 냉각 전류 | A | 4.6 | |
| 열 용량 (선택) | W | 1000 | |
| 내부 순환의 공기 부피 | m3/h | 320 | |
포장 및 운송
캐비닛 패키지는 수출에 적합 한 무화염 목재 케이스를 사용합니다. 이 패키지는 안전 운송을 보장하기 위해 습도 방지, 충격 방지 및 srong입니다.
-
