ET48300005 끊김 없는 전원 공급 및 야외 캐비닛에 대한 내장 전력 시스템
ET48300-005 내장 DC 전력 시스템 소개
ET48300-005 서브 랙 전원 공급 장치는 섬유 및 마이크로 웨브 전송, 액세스 장치 및 스위치의 중요한 애플리케이션 요구를 충족시키기 위해 컴팩트한 5U 높이 디자인을 갖추고 있습니다.이 시스템은 300A의 최대 전력 용량을 가지고 있습니다., AC, 배터리 및 로드 MCB와 함께 케이블은 MCB와 버스바로 전면으로 액세스 할 수 있습니다.
주요 특징
-
표준 19인치 너비: 광범위한 사용에 대한 호환성을 보장합니다.
-
컴팩트 5U 높이: 공간을 절약하고 설치 비용을 줄입니다.
-
전면 작동 및 케이블 액세스: 미적 호소와 안전한 유지보수를 제공합니다.
-
고급 배터리 관리: 배터리 수명을 연장하고 다양한 통신 포트 (RS485, 인터넷 포트, 드라이 콘택트) 를 제공하여 유연한 네트워크 및 원격 모니터링을 제공합니다.
-
핫스변이 가능한 수정기 및 컨트롤러: 쉽고 빠르게 온라인 유지보수를 허용합니다.
-
넓은 입력 전압 범위 (85-300Vac): 다양한 전력 네트워크 조건에 적응합니다.
적용 시나리오
-
무선 기지국
-
송신망
-
기업을 위한 통신 네트워크
사양
|
종류 |
시스템 |
|---|---|
| 차원 | 482.0 ((W) × 350.0 ((D) × 5U ((H) |
| 무게 | ≤25kg (정직기 없이) |
| 냉각 모드 | 자연 냉각 |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 |
| 케이블 모드 | 최상 입구와 최상 출구 |
| 유지보수 모드 | 전면 유지, 모듈 등급 변경을 지원 |
| 보호 수준 | IP20 |
AC 분포
-
입력 모드: 220VAC 단일 단계
-
입력 용량: 1 × 100A/2P
-
입력 주파수: 45~65Hz (명값: 50Hz/60Hz)
-
AC SPD: 20kA/40kA, 8/20μs
DC 분포
- 출력 전압: -43~-58VDC (명값: -53.5VDC)
- 최대 용량: 18kW
- 배터리 차단기: 2 × 125A (1극)
- 로드 브레이커:
- LVD: 32A (1극) × 2 + 40A (1극) × 2 + 63A (1극) × 3
- BLVD: 6A (1극) × 2 + 10A (1극) × 2 + 16A (1극) × 2
- 직렬기 입력 전압: 85VAC ~ 300VAC (등급 220VAC)
- 효율성: >96%
- 정량 전력: 3000W (176~300VAC)
- 작업 온도: -40°C ~ +75°C (전력 50°C 이하)
- 크기: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
- 무게: ≤2kg
- 냉각 모드: 강제 냉각
- 전력 요인: ≥099
- THD: ≤5%
컨트롤러
- 신호 입력: 4 AI (3 배터리 온도, 1 주변 온도), 7 DI (SPD, 6 일반적인 DI)
- 알람 출력: 6 건조 접촉
- 통신 포트: RS485, SNMP
- 표시 모드: LCD
환경
- 작동 온도: -40°C ~ +75°C (전력 50°C 이하)
- 보관 온도: -40°C ~ +70°C
- 작동 습도: 5% ~ 95% (비 응축)
- 고도: 0 ~ 3000m (2000m ~ 3000m 사이의 고도에서 최고 운영 온도는 200m의 고도 증가에 따라 1 °C 감소합니다.)
이 개요는 ET48300-005 임베디드 DC 전력 시스템에 대한 포괄적인 이해를 제공합니다. 다양한 통신 응용 프로그램에서 신뢰성과 효율성을 위해 설계되었습니다.

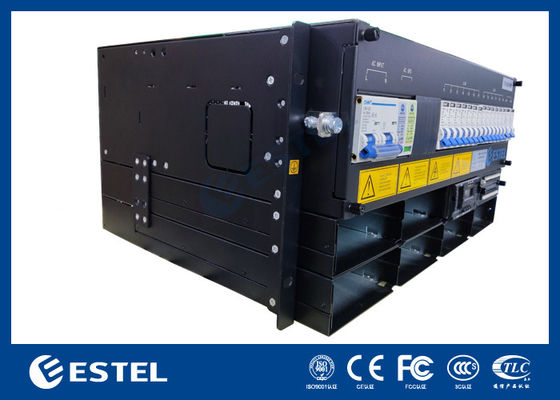

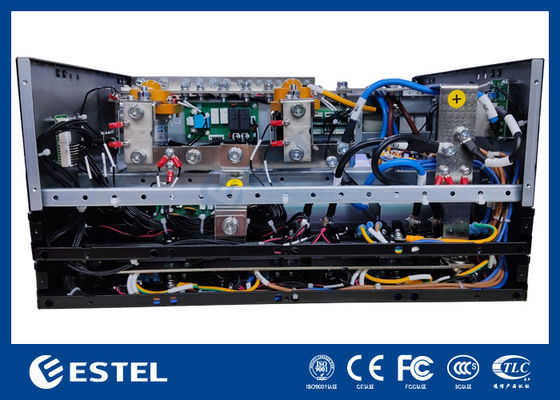

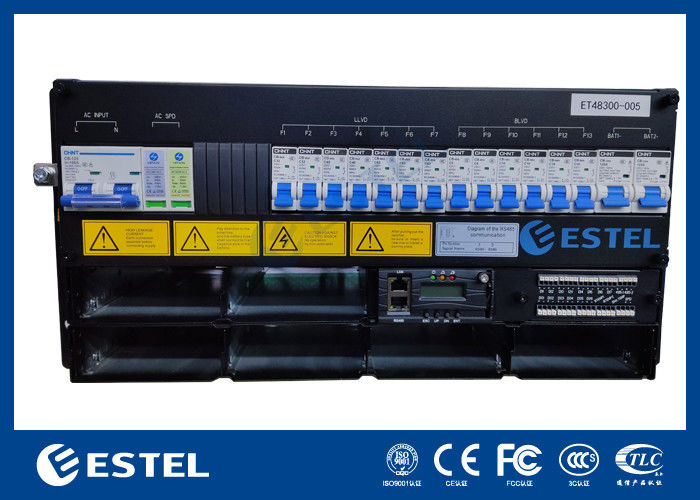

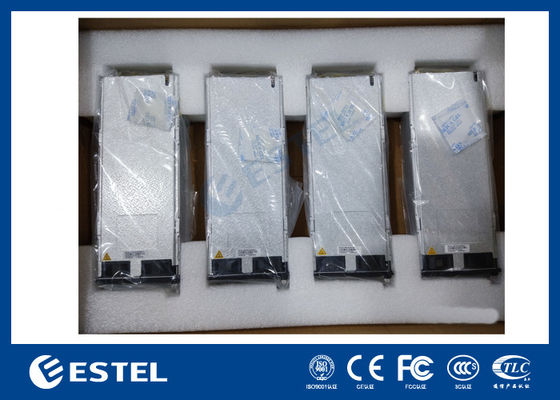

ET48300-005 임베디드 전원 시스템 사진:
-
