ET9090210A-40U 듀얼 도어 아웃도어 캐비닛 원격 모니터 시스템 PDU와 통신
제품 상세정보
듀얼 도어 아웃도어 캐비닛 통신
,원격 모니터링 시스템 야외 통신 캐비닛
,PDU와 함께 야외 통신 캐비닛
ET9090210A-40U 원격 모니터링 시스템 PDU가 있는 야외 이중 도어 캐비닛
1. 야외 캐비닛 기술 매개변수
| 구성 | 항목 | 기술 매개변수 | |
| 통신 캐비닛 | 모델 | ET9090210A-40U | |
| 보호 수준 | IP55 | ||
| 외부 치수 | H2100mm×W900mm×D900mm (맞춤형 가능) | ||
| 내부 치수 | 19인치 레일, 40U | ||
| 재료 | SUS 304, 1.5mm 두께, 단일 벽. 베어링 부품 두께: 2.0mm | ||
| 절연 | PEF (선택 사항) | ||
| 코팅 | 폴리에스터 분말 코팅 | ||
| 색상 | RAL7035 | ||
| 잠금 장치 | 도난 방지 3점 잠금 시스템 | ||
| 경첩 | 내부 경첩 | ||
| 설치 옵션 | 설치 액세서리가 있는 바닥 장착 | ||
| 케이블 라우팅 | 캐비닛 하단에서 케이블 입출력 | ||
| 유지보수 | 전면 도어 1개 및 후면 도어 1개, 전면 및 후면 유지보수 | ||
| 냉각 | 옵션 | AC 에어컨 | 팬 |
| 냉각 용량 | 1500W | ||
| 입력 전압 | 220VAC 50HZ | 48VDC | |
| 통신 | RS485 | / | |
| 온도 컨트롤러 | 48V 팬 온도 컨트롤러 | ||
| 전원 분배 장치 | B등급 낙뢰 방지 | ||
| AC 입력 | 63A/2P ×1(선택 사항) | ||
| AC 출력 | 16A/1P×4 (선택 사항) | ||
| DC 출력 | 16A/1P×4. (선택 사항) | ||
| 센서 |
1 x 연기 감지 1 x 수위 센서 1 x 온도 및 습도 센서 2 x 도어 센서 1 x 충격 센서 |
||
| 기타 | 조명을 위한 48VDC LED 램프, LED 램프 스위치 포함 | ||
| 환경 | 작동 온도 | -40℃ ~+55℃ (+태양 복사) | |
| 보관 온도 | -40℃~+70℃ | ||
| 작동 습도 | 5%~95%(결로 없음) | ||
| 작동 고도 | 0~4000미터 |
||
2. ET9090210A-40U 이중 도어 캐비닛 특징:
2.1 캐비닛은 방진, 방수, 방우 기능이 있어 실외 환경에서 사용됩니다.
2.2 캐비닛은 냉각을 위해 에어컨과 팬을 사용합니다.
2.3 캐비닛의 레이아웃은 합리적이어서 케이블 접근, 고정 및 접지가 용이합니다. 캐비닛 하단의 케이블 입구 포함.
2.4 캐비닛에 사용된 모든 케이블은 난연성 재료로 만들어졌습니다.
2.5 완벽한 보호
● 통합 상단 덮개, 우수한 밀봉, 방수
● 보호 등급: IP55
● 높은 안정성, 자외선 방사선 방지
● 부식 방지
4.6 단열
● 샌드위치 구조는 외부 열 전달을 절연하여 캐비닛 내부 온도를 급격한 변화 없이 유지하고 결로를 방지하며 열 관리 에너지 소비를 줄입니다.
● 고성능 PEF 절연 재료
2.7 부식 방지 코팅이 된 접지 구리 막대 포함. 배선 연결 단자에 충분한 나사가 있습니다.
2.8 표면 처리
캐비닛 표면 코팅은 옅은 회색의 실외 분말 코팅입니다.
3. 원격 모니터링 시스템이 있는 캐비닛 지침:
표준 캐비닛 이상이 필요한 경우, 이 시리즈는 다양한 옵션을 통해 맞춤형 솔루션의 진정한 보안을 제공하여 모든 전자 장비, 전기 부하 패널 및 케이블 입구 솔루션을 위한 온도 조절 환경을 제공할 수 있습니다. 모든 전자 장비를 위한 안전하고 온도 조절된 환경을 제공합니다. 이 캐비닛은 실외 랙킹 요구 사항에 대한 최고의 선택입니다.
- 표 1 표준 준수
| 표준 | 설명 |
| GB/T 17626.7-1998 | 전자기 호환성 |
| GB4706.1 | 가정용 기기 및 유사한 용도의 전기 기기의 안전 |
| GB4798.1 | 전기 및 전자 제품 적용 시 존재하는 환경 조건 - 보관 |
| GB4798.2 | 전기 및 전자 제품 적용 시 존재하는 환경 조건 - 운송 |
| GB4798.3 | 전기 및 전자 제품 적용 시 존재하는 환경 조건 - 사용 |

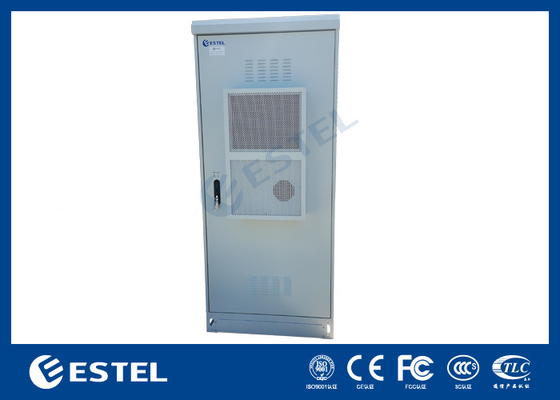

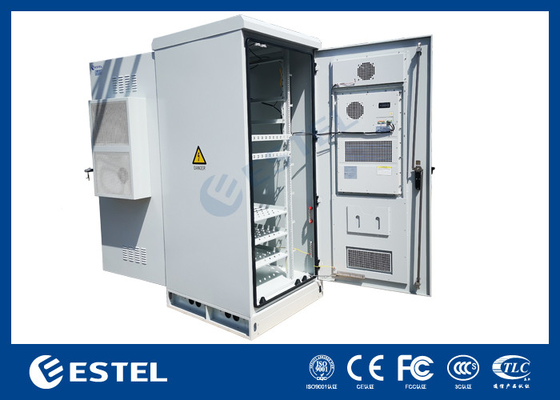

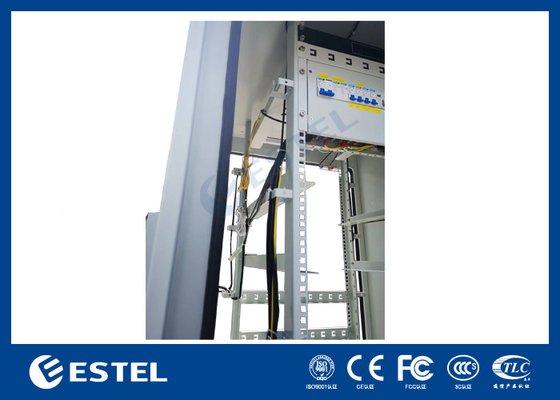

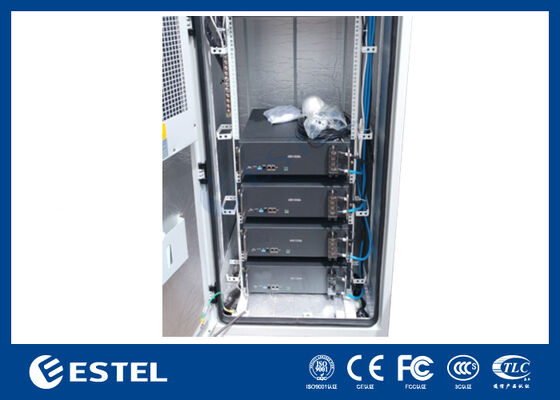

4. 야외 이중 도어 캐비닛 사진:
5. ET9090210A-40U PDU가 있는 야외 캐비닛 포장 및 배송:
캐비닛 패키지는 수출에 적합한 훈증 처리되지 않은 나무 상자를 사용합니다. 이 패키지는 방습, 충격 방지 및 안전한 운송을 보장합니다.
-
