넓은 입력 전압 범위 85-300Vac와 함께 실내 캐비닛을위한 8U 핫 플러그 가능한 통신 수정 시스템
기본 특성
원산지:
센즈헨, 중국 (본토)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, UL,FCC
모델 번호:
ET48300-001
부동산 거래
최소 주문 수량:
1
가격:
715-4286 usd
지불 조건:
L/C (신용장), 인수 인도, D/P (지급도 조건),, 전신환, 웨스턴 유니온
공급능력:
달 당 20,000개 세트
제품 요약
넓은 입력 전압 범위 85-300Vac와 함께 실내 캐비닛을위한 8U 핫 플러그 가능한 통신 수정 시스템 1. 개요 ET48300-001 8U 높이의 설계와 함께 하위 랙 전원 공급은 섬유 및 마이크로파 전송, 액세스 장치 및 스위치의 중요한 응용 요구 사항을 충족 할 수 있습니다. 시스템 최대 전력은 18KW입니다.AC/배터리/부하 MCB. 2주요 특징2.1 표준 19인치 너비로, 폭넓은 사용의 장점이 있다.2.2 완벽한 배터리 관리, 배터리 수명을 연장 잘 다양한 통신 포트, RS485, 인터넷 포트, 건조한 접촉, 등을 제공합...
제품 상세정보
강조하다:
전원 공급 시스템 단위
,전기통신용 수정 시스템
,6U 높이 통신 수정 시스템
System Capacity:
18kW/300A
Rectifier Module Output Power:
3000와트/50A
Input Voltage:
85VAC~300VAC, 정격 220VAC
Output Voltage:
-43~-58VDC, 정격값: -53.5VDC
Power Factor:
>0.99
Input Frequency:
45~65Hz
Efficiency:
≥96%
AC Input:
63A/4P×1
AC Output:
32A/1P×6 (정류모듈별 개별)
Load Breakers:
LLVD: 63A/1P×2, 125A/1P×2 BLVD: 63A/1P×4, 125A/1P×4
Battery Breaker:
125A/1P×2
Bypass Switch:
125A/4P×1
제품 설명
넓은 입력 전압 범위 85-300Vac와 함께 실내 캐비닛을위한 8U 핫 플러그 가능한 통신 수정 시스템
1. 개요
ET48300-001 8U 높이의 설계와 함께 하위 랙 전원 공급은 섬유 및 마이크로파 전송, 액세스 장치 및 스위치의 중요한 응용 요구 사항을 충족 할 수 있습니다. 시스템 최대 전력은 18KW입니다.AC/배터리/부하 MCB.
2주요 특징
2.1 표준 19인치 너비로, 폭넓은 사용의 장점이 있다.
2.2 완벽한 배터리 관리, 배터리 수명을 연장 잘 다양한 통신 포트, RS485, 인터넷 포트, 건조한 접촉, 등을 제공합니다.유연한 네트워크와 원격 모니터링을 가능하게 합니다.;
2.3 수정기와 제어기는 열로 꽂을 수 있고, 간편하고 빠른 온라인 유지보수
2.4 넓은 입력 전압 범위 (85~300Vac) 는 전력망이 적응가능합니다.
3통신 수정 캐비닛의 구성 목록
| 아니 | 설명 | SPECS | 양 |

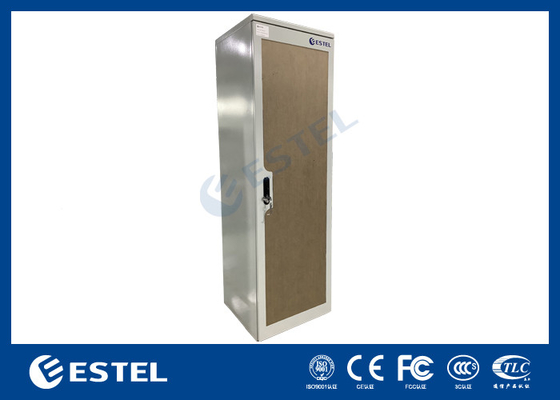

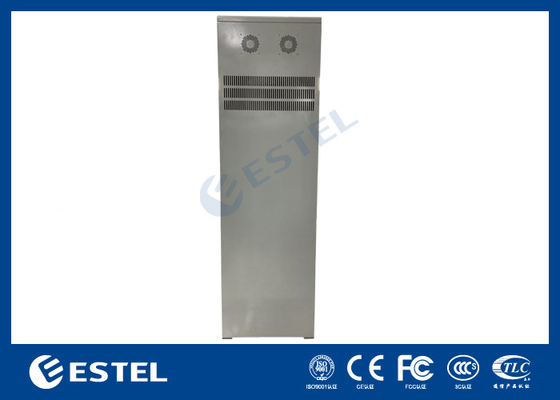

| 1 | 실내 캐비닛 | (1) 외부 차원: W×D×H 600×600×2000mm (2) 1개의 칸막이: 42U 19" 랙을 포함 (3) 하나의 정문 (아크릴 판) 과 캐비닛 잠금 (4) 재료: 냉불철,단벽 (5) 두 개의 48VDC 팬을 포함하여 (6) 2개의 트레이를 포함하여 |
1 |
| 2 | 정제기 시스템 |
시스템: ET48300-001 ((19" 8U 높이)) |
1 |
| 3 | 연소 센서 | 직렬기 시스템의 모니터링 모듈에 연결 | 1 |
| 4 | 물 센서 | 직렬기 시스템의 모니터링 모듈에 연결 | 1 |
| 5 | 온도 센서 | 직렬기 시스템의 모니터링 모듈에 연결 | 1 |
| 6 | 문 센서 | 직렬기 시스템의 모니터링 모듈에 연결 | 1 |
| 7 | 패키지 | 목재 케이스 | 1 |
4정제기 기술 사양
| 분류 | ET48300-001 | |
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *8U(H) |
| 무게 | ≤40kg ((정직기 모듈 없이) | |
| 냉각 모드 | 자연 냉각 | |
| 케이블 모드 | 최상 입구와 최상 출구 | |
| 유지보수 모드 | 앞쪽 유지보수, 지원 모듈 등급 변경 | |
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |
| IP 등급 | IP20 | |
| AC 분포 | 입력 모드 | 220VAC ((L1-L2-L3 평행 연결) |
| 입력 용량 | 63A/4P×1 | |
| 입력 주파수 | 45~65Hz, 등급 값: 50Hz/60Hz | |
| 출력 능력 | 32A/1P×6 (각 직렬기 모듈에 개별적으로) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC 배포
|
출력 전압 | -43~-58VDC, 등급 값: -53.5VDC |
| 최대 용량 | 18kW (리렉티파이어 모듈 MR483000HG2B-GS 3KW×6) | |
| 배터리 차단기 | 125A/1P×2 | |
| 우회 스위치 | 125A/4P×1 | |
| 용량 차단기 |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| DC SPD | 40kA, 8/20μs | |
| 정제기 | 입력 전압 | 85VAC~300VAC, 220VAC 등급 |
| 효율성 | ≥96% | |
| 정량력 | 3000W ((176~300VAC) | |
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| 무게 | ≤2kg | |
| 냉각 모드 | 팬으로 강제 냉각 | |
| 전력 요인 | ≥ 0.99 | |
| THD | ≤ 5% | |
| 컨트롤러 | 신호 입력 | 4 AI ((3 배터리 온도, 1 주변 온도), 7 DI ((SPD, 6 일반적인 DI) |
| 경보 출력 | 4 건조 접촉 | |
| 통신 포트 | RS485, SNMP | |
| 표시 모드 | LCD | |
|
환경
|
작동 온도 | -40°C~+75°C (전력 50°C 이하) |
| 저장 온도 | -40°C~+70°C | |
| 작동 습도 | 5%~95% (비연결) | |
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.) | |

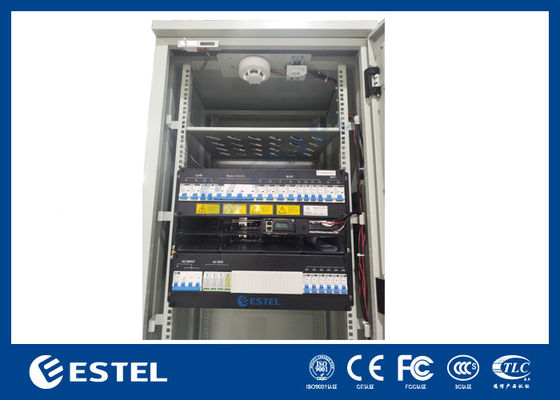

5수정기 사진
6생산 장비
