제품 상세 정보:
결제 및 배송 조건:
|
| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| 강조하다: | 19인치 랙 설치 프레임 전원 공급,6 수정 모듈 프레임 전원 공급,5U 높이 프레임 전원 공급 장치 |
||
48V 플러그인 프레임 전원 공급 장치 5U 높이 19인치 랙 설치
C0510145건설
C05101456개의 모듈으로 구성됩니다.
정제기 모듈x 6
배터리 차단기: 1×125A/1P
용량 차단기
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
정정기 시스템은 교류 (AC) 를 동류 (DC) 로 변환하여 배터리를 충전하는 데 필요한 전력을 공급합니다.
전체 소유 비용의 지속적인 향상에 초점을 맞추어, ESTEL의 직렬기, 첨단 제어 및 모니터링 기능과 결합하여 자본 및 운영 비용을 모두 줄이는 데 도움이됩니다..
우리의 직렬기 시스템은 공간과 무게 요구 사항을 충족하면서 우수한 전력 밀도를 자랑합니다.그들은 다른 장비에 충분한 공간을 남겨두고 포장 및 운송 비용 절감.
또한 높은 효율으로 전체 에너지 소비를 줄이고 탄소 발자국을 줄입니다.
임베디드 통신 전원 공급 시스템 (리렉티파이어 시스템) 은 작은 프로그램 제어 스위치, 액세스 네트워크, 전송 장비, 이동 통신,
위성 통신 지상 스테이션, 마이크로 웨브 통신 전원 공급, 그리고 또한 다른 통신 장비의 전원 공급에 사용될 수 있습니다.
정상적인 상황에서는 수직 모듈과 전력 분배 장치의 다양한 매개 변수를 모니터링 모듈에 의해 제어합니다.미리 정해진 매개 변수나 사용자 명령에 따라 작동합니다..
메인 고장 경우, 시스템은 이 때 배터리에서 전원을 공급합니다. 배터리가 배열되면 배터리 단말 전압이 떨어지기 시작합니다.
배터리 전압이 모니터에서 배터리 저전압 경보 지점인 46V dc (경보 값은 설정할 수 있습니다) 보다 낮을 때 모니터링 모듈은 경보를 보고합니다.
직접 로드 출력을 닫으면 전체 기계가 작동하지 않습니다. 외부 전원 공급이 복원되면 시스템은 정상 작동을 재개합니다.
C0510145분배 단위, 직렬 단위, 변환 단위, 모니터링 단위로 구성됩니다. 아래 표와 같은 표준:
| 구성 | 정제기 모듈 | 언급 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 클래스 A,GR1089 4번,R3-10,R3-11,R3-12 북미에서 인증된 클래스 B | |
| 표준 | EN300386,CLASSA |
18KW 48VDC 수정 시스템 빠른 세부 사항:
| 모델 | C0510145 | ||
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *5U(H) | |
| 무게 | ≤ 15kg(정직기 모듈 없이) | ||
| 냉각 모드 | 자연 냉각 | ||
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | ||
| IP 등급 | IP20 | ||
| AC 분포 | 입력 전압 | 380VAC 3단계 또는 220VAC 1단계 | |
| 입력 용량 | 1×63A/4P | ||
| DC 분포 | 출력 전압 | -42~-58VDC, 등급 값: -53.5VDC | |
| 최대 용량 | 18kW ((6x3000W 직렬 모듈) | ||
| 배터리 차단기 | 2x125A/1P | ||
| 용량 차단기 |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| DC SPD | 10kA/, 8/20μs | ||
| 수정 모듈 | 입력 전압 | 85VAC~300VAC, 등급 값: 220VAC | |
| 효율성 | ≥96% | ||
| 정량력 | 3000W ((176~300VAC) | ||
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| 냉각 모드 | 강제 냉각 | ||
| 컨트롤러 | 신호 입력 | 4 AI ((3 배터리 온도, 1 주변 온도),7 DI | |
| 경보 출력 | 6 건조 접촉 | ||
| 통신 포트 | RS232/485, SNMP v2 | ||
| 표시 모드 | LCD | ||
| 환경 | 작동 온도 | -40°C~+65°C | |
| 저장 온도 | -40°C~+70°C | ||
| 작동 습도 | 5%~95% (비연결) | ||
| 고도 | 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.) | ||
제품 특징
1) 직렬 모듈은 활성 전력 인자 보상 기술을 채택하고 전력 인자 값은 0에 도달합니다.99.
2) AC 입력 전압의 정상적인 작업 범위는 90~290V, 단일 단계, (323V ~ 480V ac, 3 단계) 까지 넓습니다.
3) 직렬 모듈은 풀 브리지 소프트 스위칭 기술을 채택하고 효율은 최대 96%입니다.
4) 스마트 배터리 관리. 부하 전원 종료 및 배터리 저전압 보호 (LVLD + LVBD) 및 2차 전원 종료 (2차 전원 스위치) 기능이 있습니다.
온도 보상, 자동 평형 및 부동 전하 제어, 자동 전압 조절, 배터리 용량 계산과 같은 기능을 실현할 수 있습니다.그리고 온라인 배터리 테스트.
5) 직렬 모듈은 손상되지 않는 핫스변이 가능한 기술, 플러그 앤 플레이를 채택하고 교체 시간은 1분 미만입니다.
6) 네트워크 설계, 여러 통신 인터페이스 (RS485, 드라이 콘택트 등), 유연한 네트워킹, 실제 제한된 로컬 및 원격 모니터링, 감시되지 않습니다.
7) AC 및 DC 측면에 대한 번개 보호 설계, 번개 지역에 적합합니다.
8) 오류 보호 및 오류 경보 기능을 지원합니다.
9) 친근한 운영 및 유지 보수, 효과적으로 공간을 절약 벽에 설치 할 수 있습니다.
10) 극저방사선. 첨단 전자기 호환성 디자인을 채택합니다.
우리 하이브리드 시스템 논리 구성

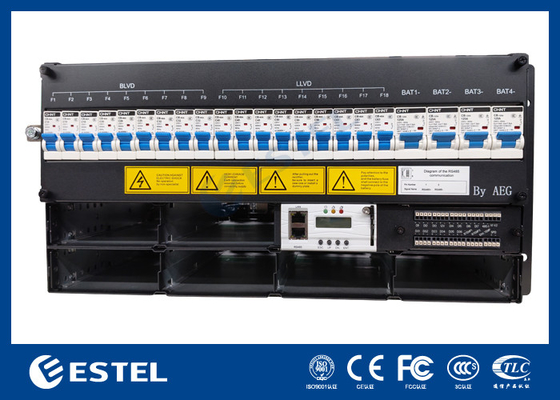

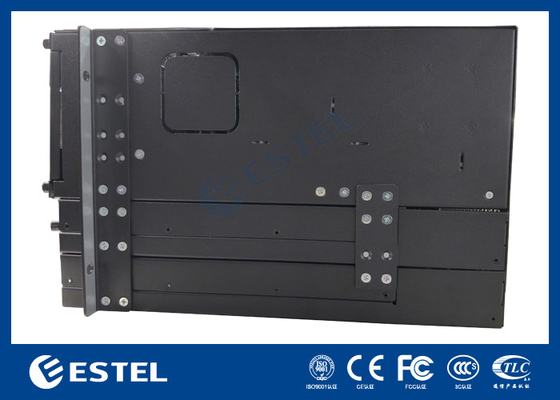

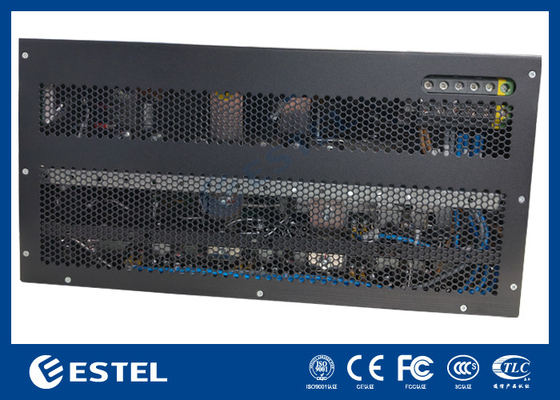

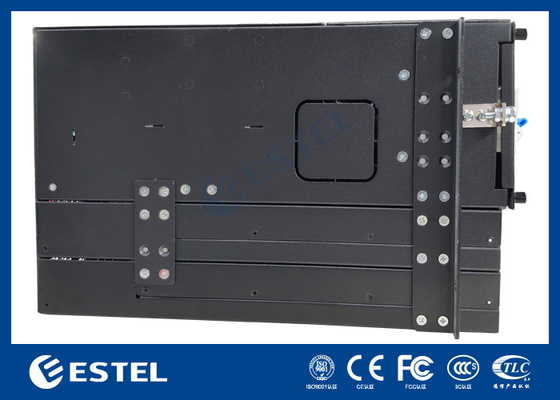

제품 사진:
바로잡기 모듈 차원 아래와 같이:
| 단열 등급 | ||
| 매개 변수 | 표준 | 언급 |
| 단열 강도 (AC 입력) | 입출력: 500Vdc/10mA//1분 |
플래시오버나 고장도 없습니다. 시험 전에 배charge tube/surge protection device를 제거하고, 직렬 모듈 또는 모니터링 모듈이 없습니다. 2개의 경로로 출력되는 저전압 단말기, AC 우회 기능이 있는 고전압 단말기, 시험되지 않습니다. |
| 입력 장치:3500Vdc/10mA//1min | ||
| 출력 장치:750Vdc/10mA//1min | ||
| 단열 강도 (DC 입력) | 입출력: 750Vdc/10mA//1분 | |
| 입력장치:750Vdc/10mA//1min | ||
| 출력 장치:750Vdc/10mA//1min | ||
| 누출 전류 | ≤3.5mA | 280Vac 입력, 출력 풀 로드 |
| 단열 저항 | @ 정상적인 대기, 상대 습도 90% DC 500V의 시험 전압,입출력,입지,출력-지구의 단열 저항은 10MΩ 이하가 아니어야 합니다.2개의 노선으로 출력 낮은 전압 단말기, AC 바이패스 기능이 있는 고전압, 시험되지 않습니다. | |
적용
(1) 통합 접근
(2) 실내 유통 및 확장 시스템
(3) 이동 역 및 연장 커버 시스템
(4) WLAN
(5) 위성 통신 지상 역 및 마이크로 웨브 통신 역
(6) 약한 전류 분배실
(7) 다른 AC/DC 끊김 없는 전원 시스템
| 강제 공기 냉각 |
