다목적 산업용 전원 공급 장치 시스템 전력 요인 > 0.99 IPUM36K-A5D1219 서브 랙 전원 공급 장치
제품 상세정보
다목적 산업용 전원 공급 시스템
,IPUM36K-A5D1219 서브 랙 전원 공급 장치
,0.99 산업용 전원 공급 시스템
다목적 산업용 전원 공급 시스템 전력 요인 >0.99 IPUM36K-A5D1219
- IPUM36K-A5D1219시스템 구성 설명

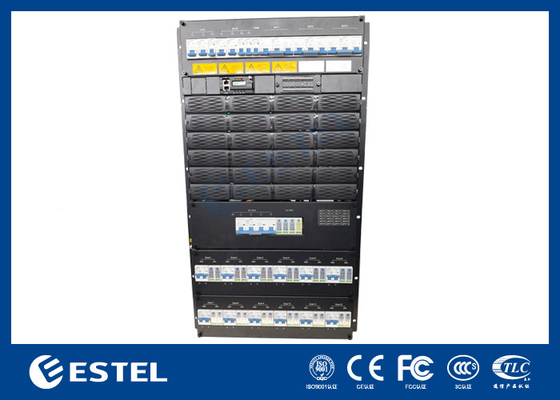

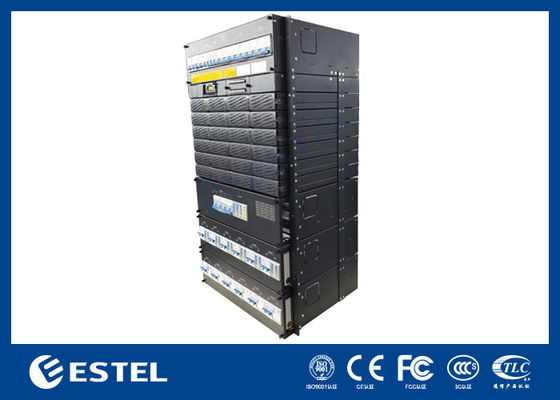

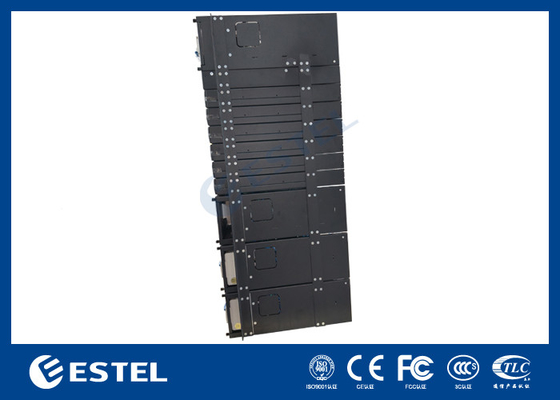

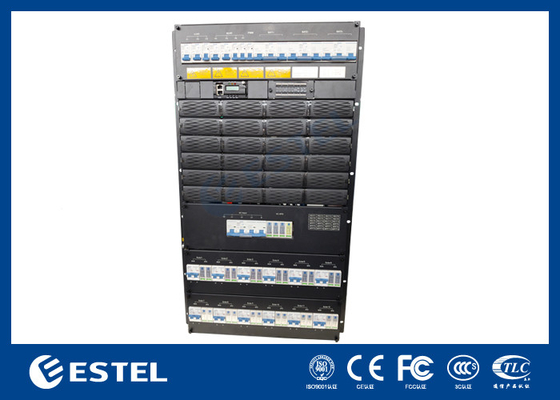

IPUM36K-A5D1219서브 랙 전원 공급, 19U 높이의 컴팩트 설계
유선 및 마이크로파 전송, 접근
장치, 스위치. 시스템 최대 전력은 3000KW, AC / 배터리 / 부하
MCB, 전선이 MCB와 버스바를 통해 전면으로 연결됩니다.
- 표준 19 인치 폭이 넓은 사용의 장점을 가지고 있습니다
- 19U 높이의 컴팩트 디자인, 공간 및 설치 비용을 절약 할 수 있습니다
- 전면 작동 및 케이블 접속, 좋은 외관 및 안전한 유지보수
- 완벽한 배터리 관리, 배터리의 수명을 연장 잘 제공
- 다양한 통신 포트, RS485, 인터넷 포트, 드라이 콘택트 등이 유연한 네트워크 및 원격 모니터링을 가능하게합니다.
- 정제기와 컨트롤러는 온도 플러그, 쉽고 빠른 온라인 유지보수
- 넓은 입력 전압 범위 ((85-300Vac) 전력망은 적응
IPUM36K-A5D1219분배 단위, 직렬 단위, 변환 단위, 모니터링 단위로 구성됩니다. 아래 표와 같이 구성은 선택적입니다.
| 구성 | 정제기 모듈 | 언급 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 클래스 A,GR1089 4번,R3-10,R3-11,R3-12 북미에서 인증된 클래스 B | |
| 표준 | EN300386,CLASSA |
2.IPUM36K-A5D1219건설
IPUM36K-A5D1219는 두 개의 모듈로 구성됩니다.
정제 모듈 (MR483000HG2B)
태양 전지 모듈
배터리 차단기: 3*125A/3P+4*M8 볼트 ((BAT-),
용량 차단기
빠른 세부 사항:
| 원산지: 중국 첸젠 (중국 본토) | 입력 전압: AC220V 또는 DC48V |
| 브랜드 이름: ESTEL | 출력 전압: AC220V 또는 DC48V |
| 모델 번호:IPUM36K-A5D1219 | 정제 모듈 출력 전력: 3000KW |
| 제품명: 산업용 전원 공급 장치 | 입력 주파수 47Hz~63Hz |
| 인증: ISO9001, CE, 3C, FCC, TLC | 최대, 직렬 모듈 출력 전류: 50A |
| 적용: 산업용 장비 | 전력 요인:≥ 0.99 |
지불 및 배송 조건:
| 최소 주문량: | 1 세트 |
| 가격: | 협상 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 20월 1000개 |
| 배달 시간: | 7~10 일 |
| 포장에 대한 자세한 사항: | 카튼/목재 케이스 |
두 가지 작동 방식:
(1) AC 입력: AC가 켜지고 출력 -48Vdc가 된 후 시동 직렬 모듈, 동시에 배터리를 충전하고 변환 모듈을 전원, 변환 모듈 출력 220Vac.
정상적인 조건에서, 직렬 모듈과 분배 단위의 매개 변수는 모두 모니터링 모듈의 통제 하에 있으며, 미리 설정된 매개 변수 또는 사용자 명령에 따라 작동합니다.AC 전원 결함, 배터리는 시스템에 전원을 공급하고 계속 출력 - 48 VDC와 220 Vac, 배터리 방출과 함께, 배터리의 전압은 전압이 43 아래로 떨어지기 시작합니다.2V + / - 0.5 V, 모니터링 모듈 배터리 저전압 신호를 보내 직접 부하 출력을 닫고, 그 다음 전력 시스템은 작동을 중지합니다. 외부 AC 전원이 회복되면,시스템이 다시 정상적으로 작동합니다.. ( 위의 모든 모니터링 데이터는 시스템 기본 값이며 사용자가 재설정 할 수 있습니다)
(2) -48V 입력: AC 전류 또는 AC 전류가 연결되지 않습니다, 외부 전원을 -48V에서 -48V 로드 포트에 액세스하십시오, 시작 모니터링 및 변환 모듈, 220Vac 출력.
온도 보상 기능은 기본적으로 켜져 있으며, 필요에 따라 사용자 명령에 의해 활성화 또는 차단될 수 있습니다. 작동 온도는 ≥55°C,전원 공급 장치의 출력 전력은 선형적으로 감소합니다 (@ 65°C, 출력 전력은 1300W입니다.)
사양
바로잡기 모듈 차원 아래와 같이:
| 단열 등급 | ||
| 매개 변수 | 표준 | 언급 |
| 단열 강도 (AC 입력) | 입출력: 500Vdc/10mA//1분 |
플래시오버나 고장도 없습니다. 시험 전에 배charge tube/surge protection device를 제거하고, 직렬 모듈 또는 모니터링 모듈이 없습니다. 2개의 경로로 출력되는 저전압 단말기, AC 우회 기능이 있는 고전압 단말기, 시험되지 않습니다. |
| 입력 장치:3500Vdc/10mA//1min | ||
| 출력 장치:750Vdc/10mA//1min | ||
| 단열 강도 (DC 입력) | 입출력: 750Vdc/10mA//1분 | |
| 입력장치:750Vdc/10mA//1min | ||
| 출력 장치:750Vdc/10mA//1min | ||
| 누출 전류 | ≤3.5mA | 280Vac 입력, 출력 풀 로드 |
| 단열 저항 | @ 정상적인 대기, 상대 습도 90% DC 500V의 시험 전압,입출력,입지,출력-지구의 단열 저항은 10MΩ 이하가 아니어야 합니다.2개의 노선으로 출력 낮은 전압 단말기, AC 바이패스 기능이 있는 고전압, 시험되지 않습니다. | |
| 환경 | |||||
| 매개 변수 | 미네 | 타이프. | 맥스 | 단위 | 언급 |
| 작동 온도 범위 | -5 | 25 | +55 | °C | |
| 저장 온도 | -40 | +70 | °C | ||
| 상대 습도 | 5 | 95 | % | 장기 작동, 응축이 없습니다. | |
| 대기 압력 | 70 | 106 | KPa | ||
| 고도 | 0 | 3000 | m | ||
| 냉각 | 강제 냉각, 앞과 후방; 팬은 온도 조절 속도와 함께 앞 패널에 위치합니다. | ||||
| 물과 먼지 보호 수준 |
전원 공급 장치는 다음과 같은 조건에서 정상적으로 작동해야 합니다. 먼지의 밀도는 55μm≤3*104granule/m3 이상입니다. 먼지 알갱이는 전도성, 전자기성, 부식성, 방수 기능이 없습니다. |
||||
7적용
(1) 통합 접근
(2) 실내 유통 및 확장 시스템
(3) 이동 역 및 연장 커버 시스템
(4) WLAN
(5) 위성 통신 지상 역 및 마이크로 웨브 통신 역
(6) 약한 전류 분배실
(7) 다른 AC/DC 끊김 없는 전원 시스템
8특징
(1) 두 개의 출력:-48Vdc, 220Vac
(2) 두 개의 입력:-48Vdc, 220Vac
(3) 액티브 파워 팩터 보상 기술의 채택, 파워 팩터 > 099
(4) 대역 입력 전압의 넓은 작동 범위: 90~280Vac
(5) 넓은 작동 온도 범위:-5°C~+55°C
(6) 스위치 기술을 수행
(7) 완벽한 배터리 관리는 배터리 수명을 연장합니다: 충전 / 방하 관리, 배터리 온도 보상, 저전압 보호.
(8) 뜨거운 교환
(9) 입력 전압 과잉/저전압 보호
(10) 출력 과전압 보호, 출력 과전류 보호, 출력 단전 보호
(11) 내장 / 벽에 장착
(12) RS485, RS232 통신 인터페이스
