저가형 맞춤형 통합 솔루션 하이브리드 에너지 통신 전력 시스템 (태양광 발전 그리드, 디젤 발전기, 배터리 포함) 야외 통신 기지국 전원 공급
제품 상세정보
통신 전원 공급 시스템
,하이브리드 에너지 통신 전력 시스템
,전기통신 전력 시스템
저비용 맞춤형 통합 솔루션 태양광 그리드 디젤 발전기 배터리 하이브리드 통신옥외 통신 사이트 전원 공급용 전력 시스템
1. 장점
1) 맞춤형 설계
고객의 프로젝트 요구 사항에 따라 맞춤형 설계 서비스 제공;
고객이 입찰 프로젝트에서 승리할 수 있도록 지원하는 프로젝트 솔루션 출력;
2) 입증된 고품질 전력 시스템
전 세계적으로 수천 세트의 ESTEL 전력 시스템이 안정적으로 작동 중입니다.
공장 내 내구성 테스트를 통해 유명 브랜드 장비보다 높은 내구성을 입증했습니다.
3) 저비용, 저렴한 가격
무료 설계, 고객에게 신속한 응답;
공장에서 직접 공급되는 장비 및 부품, 더 저렴한 가격;
4) 최소 수량 요구 사항 없음
최소 주문 수량은 1세트입니다.
| 고객 입력 | ESTEL 출력 |
|
|
2. 소개

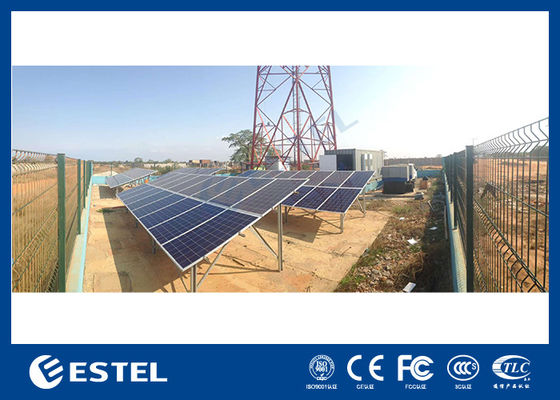

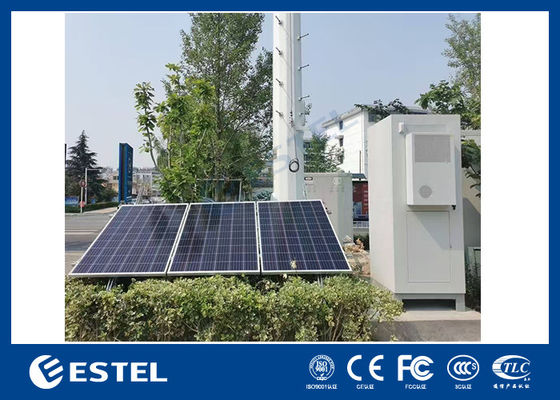

ESTEL 하이브리드 에너지 통신 전력 시스템은 통신 장비의 주요 전원으로 태양 에너지, 디젤 발전기(DG) 및 그리드 전원을 사용하는 하이브리드 전원 공급 솔루션입니다.
깨끗하고 저렴한 청정 에너지를 사용하여 신뢰할 수 있는 전력 시스템을 구성하며, 현대 통신 서비스에 고품질 전력을 제공하고, 그리드 전원이 없거나 불안정한 그리드 전원 공급이 있는 지역에서 통신 서비스 제공업체가 비즈니스를 확장할 수 있도록 지원합니다.
3. 응용 분야
- 4G 및 무선 통신 기지국
- 옥외 네트워크 응용 프로그램
- 전송 스위칭 스테이션
- 비상 통신

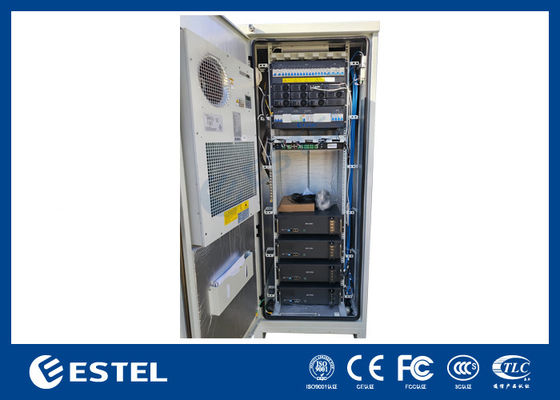

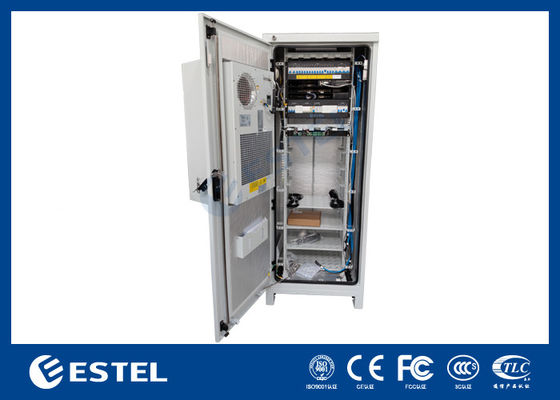

4. 통신 전력 시스템 구조
옥외 통신 캐비닛, 통신 전력 시스템, 냉각 시스템, 배터리, 환경 모니터링 장치 및 센서로 구성됩니다.

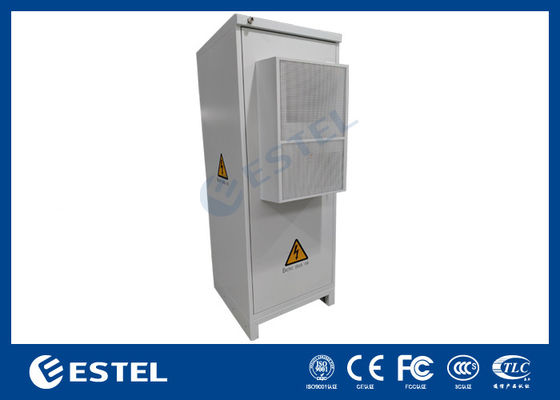

1) 캐비닛 인클로저 - 특징
- ESTEL 캐비닛은 유연한 구성, 쉬운 설치 및 향후 확장을 지원하도록 설계되었습니다. 캐비닛 치수 및 구조는 고객의 요구 사항에 따라 맞춤 설정할 수 있습니다.
- 캐비닛은 강력한 방진 및 방수 성능으로 설계되었으며 옥외 환경에 적합하고 신뢰할 수 있습니다. 캐비닛 베이스는 고객의 현장 환경에 맞게 맞춤 설정할 수 있습니다.
- 캐비닛은 합리적인 케이블 라우팅으로 설계되었으며, 케이블 트레이, 접지 시스템, 도난 방지 3점 도어, 숨겨진 도어 힌지가 장착되어 있어 사용 접근 및 유지 관리에 편리함을 제공하고 안전을 보호합니다.
- 사용자는 유연한 냉각 솔루션을 선택할 수 있으며, 강제 팬 냉각, 열교환기 및 우수한 품질의 에어컨을 고객의 요구 사항에 따라 캐비닛에 설치할 수 있습니다.
| 항목 | 설명 |
| 외부 치수 | H2200mm×W750mm×D750mm |
| 내부 공간 | 19인치 표준 랙, 38U 공간 |
| 재료 | 아연 도금 강철 |
| 절연 | 단열용 PEF 포함 |
| 문 | 전면 도어 1개, 매립형 내장 힌지 포함 |
| 잠금 | 3점 잠금 |
| 케이블 라우팅 | 캐비닛 하단에서 케이블 입력 |
| 코팅 | 폴리에스터 분말 코팅 |
| 색상 | RAL7035 |
| IP 등급 | IP55 |

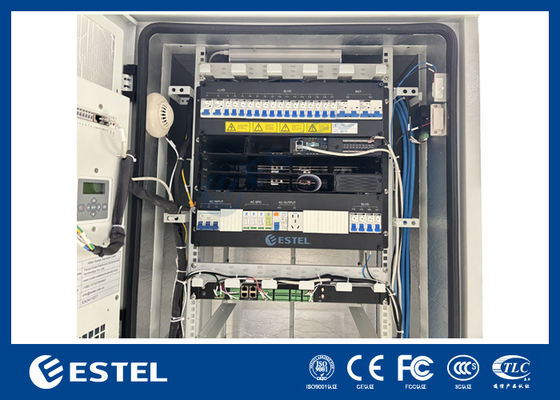

2) 통신 전력 시스템
| 항목 | 설명 |
| 유형 | 19’’ 표준 랙 장착 가능 |
| 높이 | 9U |
| AC 입력 |
3상: 200-240 VAC/346-415 VAC 단상: 200-240 VAC |
| 입력 MCB | 1×63A/3P |
| 입력 SPD | Class C (20KA/40KA) |
| 정류기 서브시스템 | 24kW, 6pcs 4kW 정류기 모듈 |
| PV 서브시스템 | 9kW, 3pcs 3kW 저전압 광전지 모듈 |
| DC 출력 | -53.5VDC, 출력 전압 범위: -42 ~ -58VDC |
| 컨트롤러 | MC2600 |
| 부하 MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (비고: 고객의 요구 사항에 따라 구성 가능) |
3) 냉각 시스템
| 항목 | 설명 |
| LFELI-48100 | DC30HDNC1D |
| 브랜드 | Envicool |
| 냉각 용량 | 2800W |
| 난방 용량 | 500W (선택 사항) |
| 전력 소비 | 870W |
| 외부 치수 | H746mm×W446mm×D300mm (플랜지 제외) |
| 전원 공급 장치 | -48VDC |
| 통신 | RS485 |
| 설치 | 도어 장착형 |
| RoHS 준수 | 예 |
| IP 등급 | IP55 |

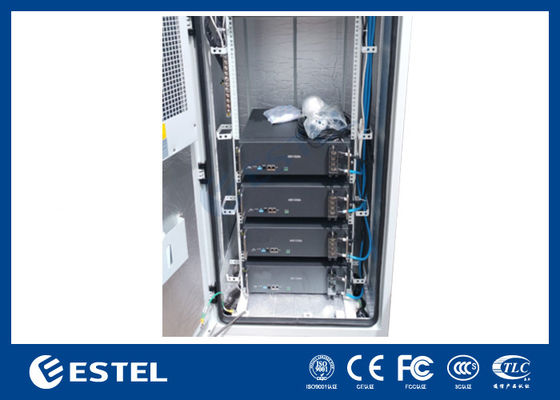

4) 배터리
48V100Ah LiFePO4 배터리의 특징:
- 안전한 리튬 인산철 기술
- 안전한 사용, 낮은 자체 방전율
- 우수한 고온 성능
- 높은 사이클 수명 및 긴 수명
- 높은 에너지 밀도 및 변환 효율
- 어떤 중금속도 없는 친환경적
- 고성능 BMS 배터리 관리 시스템
- 설치가 용이하며, 19인치 캐비닛 또는 벽 장착형 설치
| 항목매개변수 | 모델 |
| LFELI-48100 | 정격 용량(5HR) |
| 100 Ah | 공칭 전압 |
| 48V | 방전 종료 전압 |
| 40.5V | 충전 제한 전압 |
| 54V | 최대 충전/방전 전류 |
| 100A | 50A |
| 약 40kg | 에너지 |
| 4800Wh | 디스플레이 |
| LCD 디스플레이 포함 | 최대 병렬 연결 수 |
| 15 | 치수(W*D*H) mm |
| 442*450*132 | 설계 수명 |
| 20년 | 사이클 수명 |
| 6000 사이클 | IP 클래스 |
| IP30 | 케이스 재질 |
| SPCC | 작동 온도 |
| 충전: 0 ~ +45℃ |
방전: -10 ~ +55℃ 보관: -20 ~ +60℃ 단자 |
| M6 | 상수 |
| 25℃에서 정전류 방전 표(암페어)전압 / 시간 | |||||
|
1시간 |
2시간 | 3시간 | 5시간 | 10시간 | 방전 종료 전압 40.5V |
| 4800W | 50A | 33.3A | 20A | 10A | 25℃에서 정전력 방전 표(와트) |
| 전압 / 시간 | |||||
|
1시간 |
2시간 | 3시간 | 5시간 | 10시간 | 방전 종료 전압 40.5V |
| 4800W | 2400W | 1600W | 960W | 480W | 5) 환경 모니터링 장치 |
환경 모니터링 장치(FSU)는 데이터 수집, 지능형 프로토콜 처리 및 통신 모듈을 통합하는 고성능 저비용 FSU(현장 감독 장치) 장치입니다.
전원 공급 장치 및 환경 감시 시스템의 모든 통신 스테이션 또는 기지국에 설치된 스마트 DAC(데이터 수집 컨트롤러)로서, FSU는 다양한 센서에 액세스하여 다양한 환경 데이터와 비지능형 장치 상태를 얻고 RS232/485, Modbus 또는 기타 종류의 통신 인터페이스를 통해 지능형 장치(통신 전원 공급 장치, 리튬 배터리 BMS, 에어컨 등 포함)와 통신합니다. FSU는 다음 데이터를 실시간으로 캡처하여 B-인터페이스, SNMP 프로토콜을 통해 원격 모니터링 센터로 전달합니다.
환경 모니터링 t
opological 그래프:6) 센서
ESTEL 하이브리드 에너지 통신 전력 시스템에 광범위한 센서를 통합하여 전력 시스템의 작동 환경 조건에 대한 온라인 모니터링 및 경보를 제공할 수 있습니다.
센서
| 기능 | 도어 자기 센서 |
| 도어 열림 상태 모니터링 및 경보 | 수위 센서 |
| 캐비닛 침수 모니터링 및 경보 | 연기 센서 |
| 연기 감지 및 경보 | 온도 및 습도 센서 |
| 온도 및 습도 모니터링 및 경보 | 유면 센서 |
| 연료 레벨 모니터링 및 경보 |
-
