제품 상세 정보:
결제 및 배송 조건:
|
| 패키지: | 캔버스 | 배터리 입력: | 2 × 125a/1p 차단기, LVD 200A |
|---|---|---|---|
| 정제기: | MR48 시리즈 (MR484000SG1-GS : 4000W, 96.5% 효율성) | 교류 출력: | 220VAC ± 10%, 50/60Hz, 63A 최대 (단일 상) |
| 배터리 배포: | 43 ~ -58VDC, 정격 -53.5VDC | 입력 전압 DC: | 85-300vac (정류기 입력) |
| 명목 용량: | 9kW 표준, 최대 12kW 최대 (3 × 4kW 정류기) | 에 의해 생산합니다: | 에스텔 |
| 강조하다: | 컴팩트 통신 전력 시스템,2u 텔레콤 전원 시스템,랙 마운트 통신 전원 공급 장치 |
||

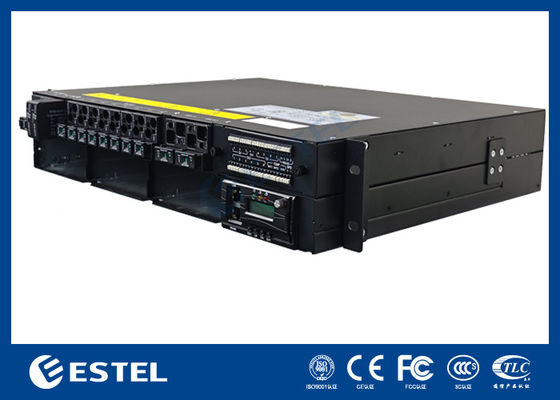

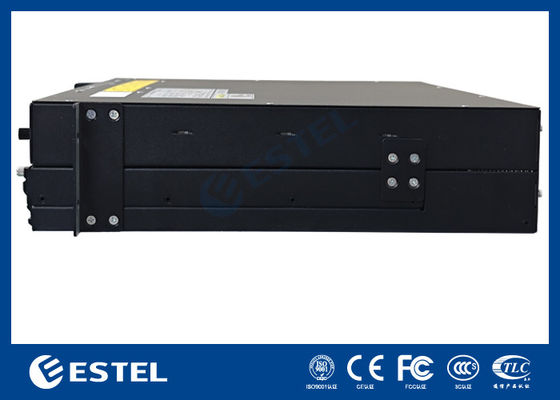

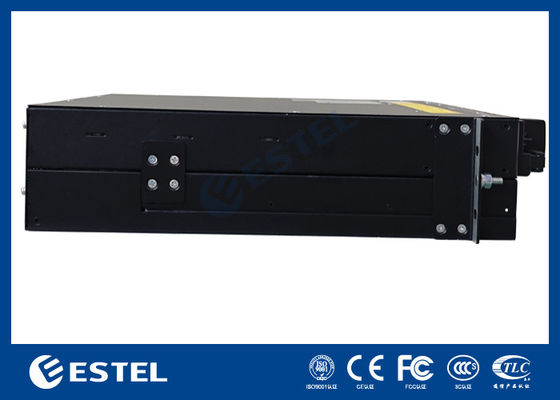

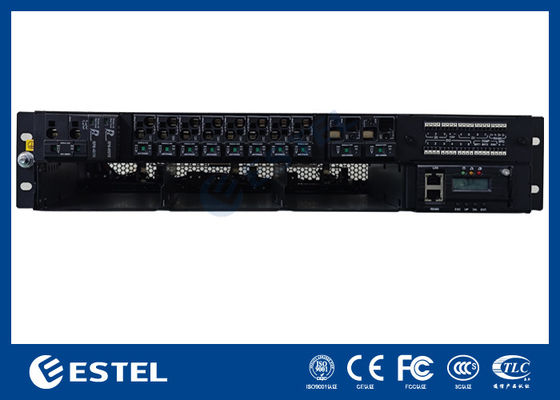

ET48200 M5E32A 2U 컴팩트 전력 시스템 - 통신용 고밀도 12KW 랙 마운트
소개
ESTEL ET48200 M5E32A는 새로운 임베디드 컴팩트 전원 공급 장치로, 작은 크기와 높은 전력 밀도를 (2U에서 12KW까지) 제공하는 새로운 건축 디자인을 특징으로합니다.이 시스템은 고객의 유연성을 우선시합니다..
고밀도의 플러그 할 수 있는 차단기와 직렬기는 다양한 응용 요구 사항을 충족시키기 위해 힘없는 필드 구성을 허용합니다.MC2600 컨트롤러와 결합 MR48 시리즈 직렬기는 안전 보장, 신뢰성, 그리고 유연한 작동. 대부분의 캐비닛에 충분히 컴팩트, 그것은 이상적인 교체 장치입니다. ESTEL의 검증된 기술에 구축, MR48 시리즈는 미래의 요구를 충족 할 준비가되어 있습니다.
주요 특징
적용 시나리오
사양
| 제품 모델 | ET48200 M5E32A | ||
| 시스템 | 차원 (mm) | 482.0(W) *350.0(D) *2U(H) | |
| 무게 | < 10kg (정직기 모듈 및 포장을 포함하지 않고) | ||
| 냉각 방법 | 자연 냉각 | ||
| 설치 | 19인치 랙 마운트 | ||
| 로팅 방법 | 앞 입구와 앞 출구 | ||
| 유지보수 방법 | 전면 유지, 지원 핫-스프래치 | ||
| 보호 수준 | IP20 | ||
| AC 분포 | 입력 모드 | 단전기 220V | |
| 입력 용량 | 1 * 63A/2P | ||
| 빈도 | 45~65Hz, 등급 값: 50Hz/60Hz | ||
| AC SPD | 10kA/20kA, 8/20μs | ||
| DC 분포 | 출력 전압 | -43~-58VDC, 등급 출력: -53.5VDC | |
| 최대 용량 | 9KW (3kW*3) | 12KW (4kW*3) | |
| 배터리 차단기 | 2 * 125A/1P | ||
| 용량 차단기 | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((최고 8 부하 MCB) | ||
| 1 x LVD 200A | |||
| 수정 모듈 | 입력 전압 | 85VAC~300VAC, 등급 값: 220VAC | |
| 효율성 | ≥96.6% | ||
| 가등식 출력 | 4000W (176Vac~300Vac) | ||
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | ||
| 크기 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| 무게 | ≤2.1kg | ||
| 냉각 방법 | 강제 냉각 | ||
| 전력 요인 | ≥0.99 @ 220Vac 20-100% 부하 | ||
| 컨트롤러 | 신호 입력 | 4 Al ((3 배터리 온도, 1 주변 온도, 7 Dl ((SPD, 6 일반적인 Dl) | |
| 경보 출력 | 6 건조 접촉 | ||
| 통신 포트 | RS485, SNMP | ||
| 표시 모드 | LCD | ||
| 환경 | 작동 온도 | -40°C~+65°C | |
| 저장 온도 | -40°C~+70°C | ||
| 작동 습도 | 5%~95% (비연결) | ||
| 고도 | 0~3000m (높이가 2000m에서 3000m 사이일 때, 최고 운영 온도는 높이의 200m 증가에 따라 1°C 감소) | ||
다이어그램
MR483000HG2B-CS
| AC 입력 | DC 출력 | ||
| 입력 전압 (명) | 110VAC/220VAC | 출력 전압 | -42~-58VDC, 등급: -53.5VDC |
| 입력 전압 범위 | 85~290VAC | 최고 효율성 | >96% |
| 최대 입력 전류 | 18A | 최대 용량 | 3000W |
| 입력 주파수 | 45~65Hz | 최대 출력 전류 | 56.1A |
| 전력 요인 | ≥ 0.99 (220VAC @ 20% ~ 100% 부하) | THD | ≤ 5% @ 50% ~ 100% 부하 |
| 제어 및 모니터링 | 환경 | ||
| 통신 프로토콜 | 할 수 있습니다 | EMC | EN55032 클래스 B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | 초록색 정상, 노란색 경보, 빨간색 결함 | 안전 | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l 최대효율>96.5%
l 45°C에서 75°C까지의 전력
l <176VAC의 출력 전력 등급
l 높은 전력 밀도
| AC 입력 | DC 출력 | ||
| 입력 전압 (명) | 110VAC/220VAC | 출력 전압 | -42~-58VDC, 등급: -53.5VDC |
| 입력 전압 범위 | 85~290VAC | 최고 효율성 | > 96.5% |
| 최대 입력 전류 | 26A | 최대 용량 | 4350W |
| 입력 주파수 | 45~65Hz | 최대 출력 전류 | 81.3A |
| 전력 요인 | ≥ 0.99 (220VAC @ 20% ~ 100% 부하) | THD | <3% @ ≥50% 부하 |
| 제어 및 모니터링 | 환경 | ||
| 통신 프로토콜 | 할 수 있습니다 | EMC | EN55032 클래스 B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | 초록색 정상, 노란색 경보, 빨간색 결함 | 안전 | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 컨트롤러
소개
MC2600는 Megmeet가 개발한 새로운 세대의 DC 전력 컨트롤러이다. 컨트롤러는 AR 32비트 코르텍스-M4CPU를 기본 프로세서로 채택한다. Mc2600는 많은 기능과 기능을 제공하며 더 견고하고, 더 강력한 CPU를 제공합니다.사용자 친화적, 그리고 사용하기 쉬운 인터페이스, 강력한 hbrid 전력 관리 기능 디젤 관리, VRLA 및 이티엄 이온 배터리 및 태양 전지 모듈을 포함합니다.
주요 특징
측정
24 x 아날로그 및 9 x 디지털 입력 판독: 시스템 전압, 부하 전류, 배터리 전류, 배터리 온도, 8 * Dl, 8 * D0, 등
의사소통
컨트롤러는 호스트 컴퓨터와 2가지 방식으로 통신합니다: Rs485 및 이더넷 (WEB 또는 SNMP). 운영 매개 변수를 설정하고 편집합니다.데이터 로그 다운로드 및 역사 알람은 WEB 브라우저를 통해 사용할 수 있습니다.컨트롤러와 정정기와 태양 전지 모듈 사이의 통신은 CAN 통신을 이용합니다.
SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 장치에 대한 GET, SET 및 TRAP 4xRs485 포트를 지원합니다.
경보 역사 로그
1000 이벤트 경보 기록 로그, 시스템 분석을 위한 FlFO
시스템 시작 로그
출력 전압 및 부하 전류의 1000 레코드 및 배터리 역사 테스트 레코드 50 레코드
LCD&LED
128 x 32 LCD 화면으로 액세스 상태, 경보, 사용자 설정; 녹색/노란색/붉은 LED가 작동 상태 및 경보를 나타냅니다.
배터리 관리
배터리 관리
경보/사례
MC2900 컨트롤러
소개
Mc2900는 Megmeet가 개발한 최신 세대의 DC 전력 컨트롤러이다. ARM Cortex-A8 CPU, 256Nflash, 512M SRAM 및 리눅스 운영 체제를 기반으로 합니다. Mc2900는 더 견고하고 사용자 친화적인 운영 체제를 제공합니다.,그리고 사용하기 쉬운 인터페이스 컨트롤러는 직렬기, 태양광 모듈, 풍력 모듈, DC/DC 모듈, HVDC 모듈 디젤, VRLA 배터리 및 리?? 이온 배터리의 관리 기능을 제공합니다.
주요 특징
측정
22 x 아날로그 및 12 x 디지털 입력 판독: 시스템 전압, 부하 전류, 배터리 전류, 배터리 온도, 환경 온도, 환경 습도,12*Dl. 8*DO.
의사소통
컨트롤러는 호스트 컴퓨터와 2 가지 방식으로 통신합니다: Rs485 및 이더넷 (TcP/p, UDp, https 및 SNMp). 설정 및 편집운영 매개 변수,운영 역사 및 경보 역사 다운로드 WEB 브라우저에서 사용할 수 있습니다컨트롤러와 직렬기와 태양 전지 모듈 사이의 통신은 CAN 통신을 이용합니다.
SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 보드를 위해 GET, SET 및 TRAP 4xRS485 포트를 지원합니다.
경보 역사 로그
200000개의 역사 경보 및 100000개의 역사 이벤트
시스템 시작 로그
5000 배터리 테스트 로그, 5000 배터리 충전 로그, 5000 배터리 배하 로그, 5000 DG 운영 로그
LCD&LED
128 x 160 LCD 화면으로 현재 작동 조건, 경보, 사용자 설정에 액세스 할 수 있습니다. 녹색/노란색/붉은 LED는 작동 상태와 경보를 나타냅니다.
수집 및 관리
배터리 관리
경보/사례
