통신 전원 시스템 소개

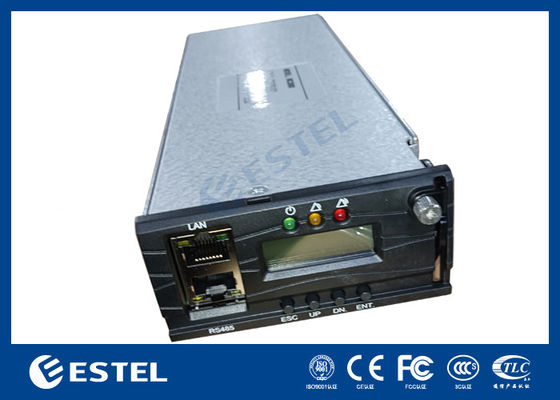

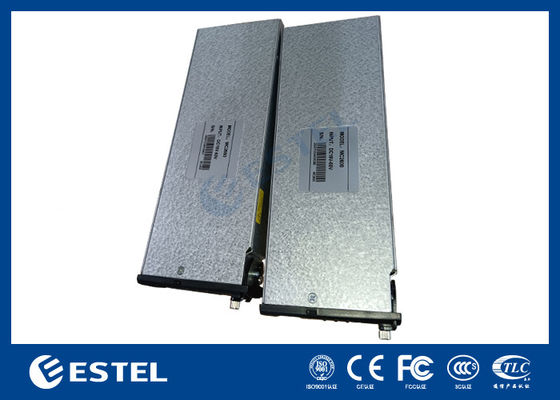

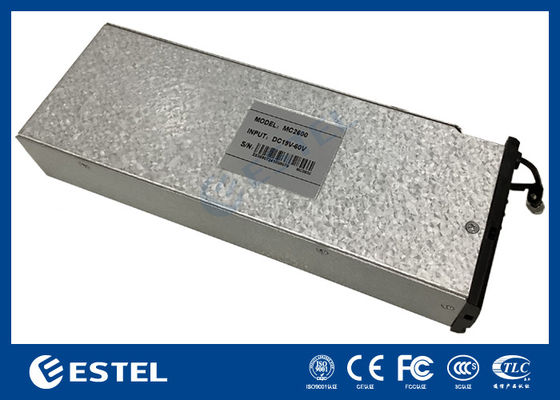

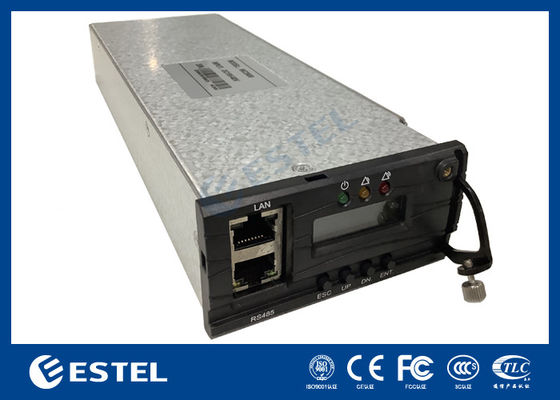

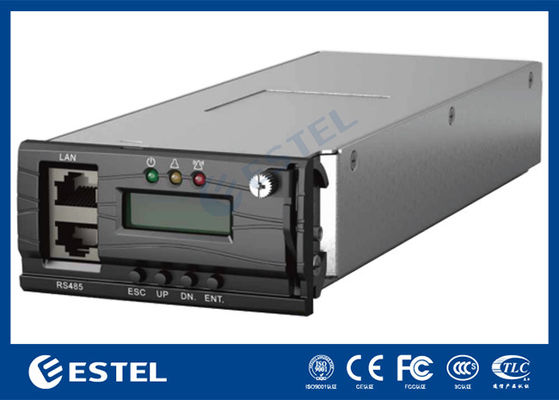

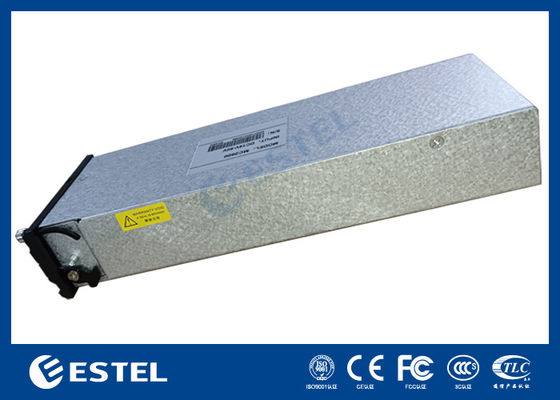

MC2600은 차세대 DC 전원 컨트롤러입니다. 이 컨트롤러는 AR 32비트 Cortex-M4 CPU를 주 프로세서로 채택했습니다. MC2600은 디젤 관리, VRLA 및 리튬 이온 배터리, 태양광 모듈을 포함한 강력한 하이브리드 전원 관리 기능과 함께 다양한 기능과 더 강력하고 사용자 친화적이며 사용하기 쉬운 인터페이스를 제공합니다.

주요 기능통신전원 시스템

• 고급 예약 테스트, 지속적인 테스트 및 단락 테스트를 포함한 자동 배터리 테스트
• 구성 파일 업로드 기능을 사용하여 설치 시간 최소화
• 정류기의 에너지 절약 대기 기능으로 인한 운영 비용 절감
• 1개에서 40개의 정류기 관리

측정통신전원 시스템

시스템 전압, 부하 전류, 배터리 전류, 배터리 온도, 8*DI, 8*DO 등을 포함한 24 x 아날로그 및 9 x 디지털 입력 판독값

통신

컨트롤러는 2가지 모드(Rs485 및 이더넷(WEB 또는 SNMP))로 호스트 컴퓨터와 통신합니다. WEB 브라우저를 통해 작동 매개변수 설정 및 편집, 데이터 로그 및 기록 알람 다운로드가 가능합니다. 컨트롤러와 정류기 및 태양광 모듈 간의 통신은 CAN 통신을 사용합니다.

SNMP 프로토콜은 배터리 BMS, DG 또는 확장 기능 장치를 위한 GET, SET 및 TRAP 4xRs485 포트를 지원합니다.

알람 기록 로그

시스템 분석을 위한 1000개의 이벤트 알람 기록 로그, FIFO

시스템 상태 로그

출력 전압 및 부하 전류 판독값 1000개 기록, 기록 배터리 테스트 판독값 50개 기록

LCD 및 LED

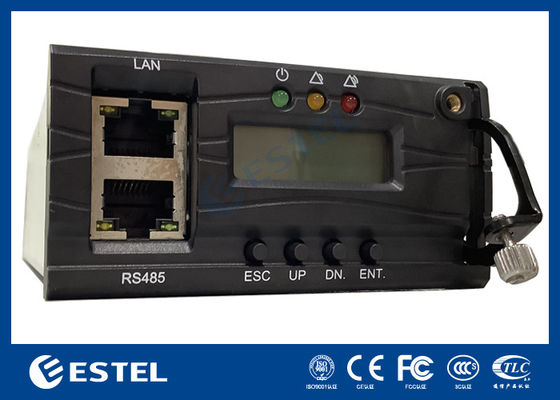

상태, 알람, 사용자 설정을 표시하는 128 x 32 LCD 화면; 녹색/노란색/빨간색 LED는 작동 상태 및 알람을 나타냅니다.

배터리 관리통신전원 시스템

• 부동/부스트 충전
• 배터리 테스트
• 온도 보상
• 배터리 용량 예측
• 저전압/캡 연결 해제
• 저/고온
• 연결 해제

배터리 관리통신전원 시스템

• 하나의 시스템 내에서 여러 정류기 및/또는 태양광 모듈 관리
• 수명 최적화를 위한 정류기 실행 시간 균등화
• 최고 효율을 위한 활성 정류기 수 최적화
• 알람/이벤트
• 통신 전원 시스템

SPD 알람디지털 입력 알람

• 부하 퓨즈 알람
• 수동 모드 알람
• 전류 불균형
• 주변 온도 알람
• 부하 연결 해제
• AC 전원 고장
• 배터리 퓨즈 알람
• 배터리 방전
• 배터리 테스트 실패
• 배터리 불균형
• 배터리 연결 해제
• 배터리 온도 센서 고장
• 배터리 온도 알람
• BMS 통신 실패
• 정류기 AC 입력 고장
• 정류기 고장
• 정류기 팬 고장
• 정류기 보호 활성화
• 정류기 켜짐/꺼짐 상태
• 정류기 통신 실패
• 시스템 에너지 절약 모드
• 에너지 절약 모드 중단
• 태양광 모듈 통신 실패
• 태양광 모듈 고장
• 태양광 모듈 팬 고장
• 태양광 모듈 보호 활성화
• 태양광 모듈 켜짐/꺼짐 상태
• 태양광 모듈 입력 고장
• AC 과전압 및 저전압
• DC 과전압 및 저전압
