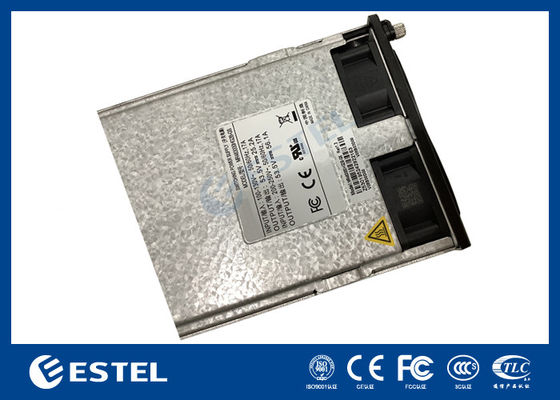

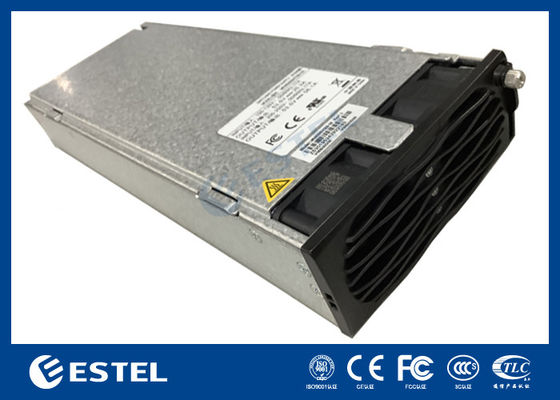

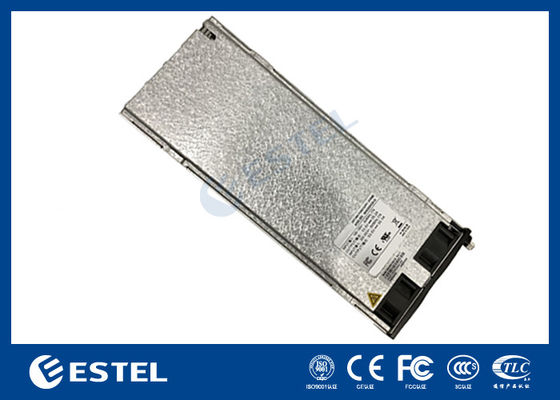

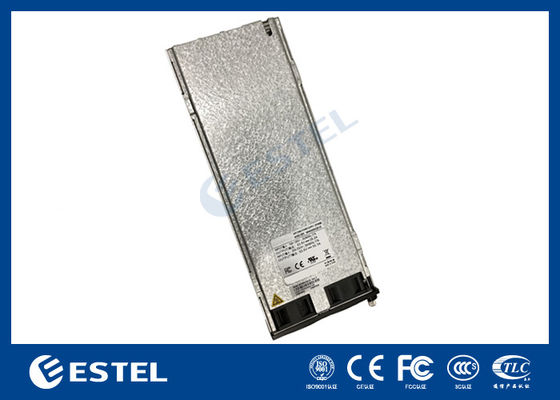

MR484000SG1 4000W 75A 고효율 통신 전원 모듈 96% 효율 광범위 입력 85-300VAC 핫 스왑 가능

MR484000SG1 4000W 75A 고효율 통신 전원 모듈 96% 효율 넓은 입력 85 300VAC 핫 스왑 가능

1. 전기적 사양

1.1 입력특성

참고: 1. 최소 시동 전압은 95VAC 미만입니다.

1.2 출력 특성

1.2.1 출력 전압 및 전류 조정 비율

참고: 정류 모듈의 출력 전류 조절 및 통신 중단은 다음과 같습니다.

1) 정류 모듈의 출력 전류는 전류 명령에 따라 조정될 수 있습니다. 조정 범위는 1A~81.3A입니다.

2) 정류모듈과 모니터링 모듈 사이의 통신이 1분 이상 중단되면 정류모듈의 출력은 자동으로 53.5V로 복귀하여 2.5V 상태가 됩니다.

무제한 흐름.

1.2.2 출력 파문과 소음

참고: 1) 리플 및 노이즈 테스트: 리플 및 노이즈 대역폭은 20MHz로 설정됩니다.

1.2.3 출력 동적 응답

참고: 로드 점프 주기는 4ms입니다.

1.2.4 출력 오버슈트

참고: 테스트 중 부하 범위: 최소부터 최대까지.

1.2.5 기동 출력 지연 시간

참고: 시작 지연 시간은 AC 전원을 켠 후 출력 전압이 42VDC가 될 때까지의 시간입니다.

1.2.6 전력 변환

위는 입력 전압에 따라 최대 출력 전력을 제한하는 곡선입니다. 모두는 이론적 한계값과 실제 한계에는 입력 전압 정확도(±2V), 출력 전압 정확도(±0.6%) 및 출력 전류 정확도(0.8A)로 인해 특정 편차가 있습니다. 전력 변환 지점의 전압 오류는 <±2V입니다.

1.2.7 출력 특성

비고: 위의 값은 이론적인 한계값이며 실제 한계에는 전류 정확도(전류 오류 <±0.8A)로 인해 특정 편차가 있습니다.

1.2.7 시동 출력 지연 시간

참고: 시작 지연 시간은 AC 전원을 켠 후 출력 전압이 42초가 될 때까지의 시간입니다.

1.2.8 과열 강하 곡선

메모:

입력은 200Vac보다 크고, 출력 53.5~58V는 상한 전력을 기준으로 하며, 출력 42~53.5V는 외부 특성 및 전력 한계 비율을 기준으로 합니다.

입력은 200Vac 미만이고 출력 53.5~58V는 입력 전력 제한에 비례하여 제한됩니다. 출력 42~53.5V는 외부 특성과 입력 전력 제한에 비례하여 제한됩니다.

위의 값은 이론적 한계값이며 실제 한계에는 주변 온도 정확도(±2°), 입력 전압 정확도(±2V), 출력 전압 정확도(±0.6%) 및 출력 전류 정확도(0.8A)로 인해 특정 편차가 있습니다. 정격점의 주위온도 오차는 ±2℃ 이하입니다.

1.2.9 잡음 전압

1.3 보호 기능

1.3.1 출력 단락그것 보호

1.3.2 출력 과전압 보호

과전압 보호는 ​​내부 과전압 보호와 외부 과전압 보호로 나눌 수 있습니다. 내부 과전압 고장 범위는 58.5VDC~60.5VDC이며, 모니터링을 통해 설정할 수 있습니다. 오류가 발생하면 모듈이 잠깁니다. 외부 전압이 63VDC보다 크고 500ms 이상 지속되면 모듈이 잠깁니다. 잠금 기계 보호 상태에 들어간 후에는 먼저 AC 전원을 분리한 다음 전원을 다시 켜야 전원이 다시 작동할 수 있습니다.

1.3.3 출력 저전압 경고

범위는 37VDC~39VDC입니다. 부족전압 경보값보다 낮을 경우 정상적으로 출력되며 경보를 발생시킵니다.

1.3.4 입력 과전압 찬성기술

참고: 입력 과전압 보호는 ​​75A 정격 부하에서 테스트되어야 합니다.

1.3.5 입력 저전압 보호

1.3.6 과열보호

1.4 통신 기능 ~ 사이 정류기 모듈과 모니터링 기준 치수

CAN 버스 통신 모드는 정류기 모듈과 모니터링 모듈 사이에 채택되어 원격 소프트웨어 버전 업그레이드를 지원하며 모듈의 주소는 다음을 통해 설정할 수 있습니다. 주소판.

정류 모듈과 모니터링 간의 통신이 1분간 중단된 후 정류 모듈이 기동되고 출력 전압 및 전류 제한 값이 기본값으로 복귀됩니다.

정류기 모듈의 CAN 인터페이스는 별도로 설계해야 합니다. CAN의 전원공급장치는 +5VDC이며 정류모듈 내부에 제공됩니다.

정류모듈의 주요 모니터링 정보는 다음과 같습니다.

1) 전압 조절 및 전류 조절 기능: 배터리의 부동 충전 요구 사항을 충족하고 전압 조절 요구 사항을 충족합니다.

2) 단일 모듈 스위치 기계 제어;

3) 보호 및 경보 정보 피드백:

유틸리티 오류: 유틸리티 오류(AC 입력 과전압);

모듈 보호: 온도 경고;

모듈 오류: 과전압 종료, 팬 오류, 과열 종료 또는 모듈의 기타 내부 원인으로 인해 출력이 발생하지 않습니다.

(모듈은 최대 절전 모드 및 종료 상태에 있으며 주 전원 오류는 모듈 오류로 보고되지 않습니다.)

1.5 주도의

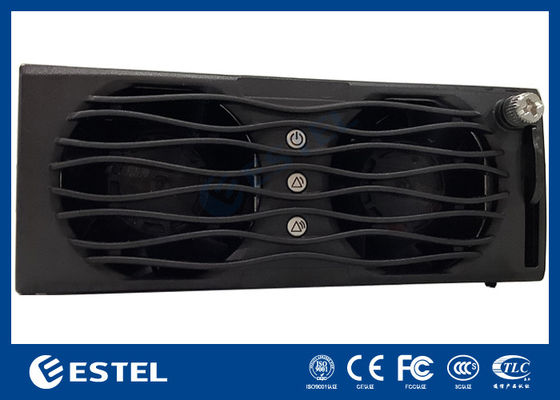

전원 공급 장치 LED 표시기는 전원 패널 측면에 설치됩니다. 출력 상태는 아래 표와 같습니다.

2. 단열재 퍼포맨스

2.1 격리 임피던스

2.2 저항하는 고전압

참고: 회로에 낙뢰 보호 장치가 있는 경우 전기 갭 튜브를 연 후 전압 테스트를 수행해야 하며 입력 라인은 함께 단락(L&N) 연결되어야 하며 모든 출력 라인은 함께 단락 연결되어야 합니다.

3. 안전기준

전원 공급 장치 안전은 다음 표준을 충족합니다.

GB4943

IEC/EN60950 IEC/EN62368-1

전원 공급 장치 안전 인증:

CE 인증(LVD 및 EMC 지침 요구 사항)
