기지국 통신 전력 시스템의 데이터 수집 신호 처리 프로토콜 통신을 위한 FSU 현장 감독 부서
제품 상세정보
통신 전력 시스템 FSU
,FSU 현장 감독 부서
,통신 FSU 현장 감독 부서
데이터 수집 및 처리 지원과 함께 현장 감독 부대 통신 전력 시스템 기반 스테이션의 지능형 프로토콜 및 통신
1) 소개:

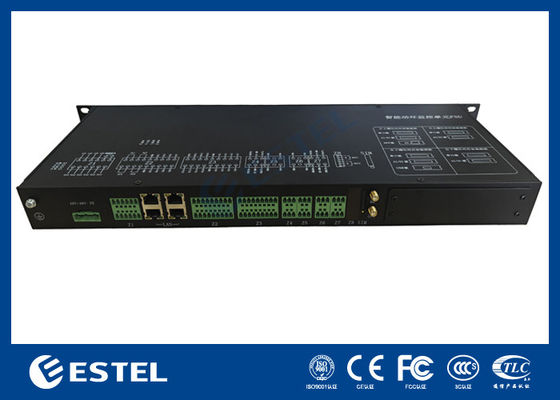

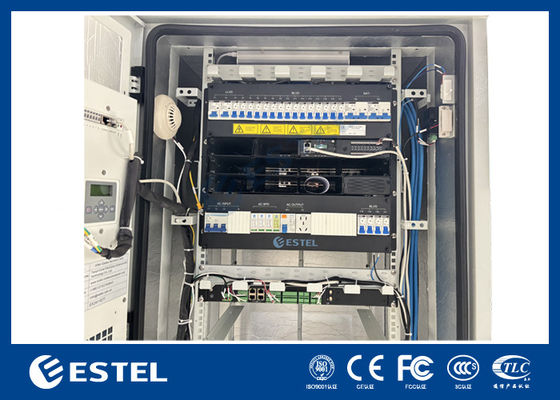

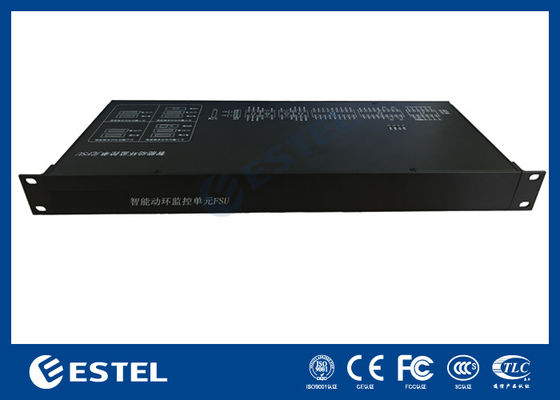

PM5000TT는 통신 스테이션 및 야외 통합 전력 캐비닛을 위한 새로 설계된 필드 감독 단위 (FSU) 이며, 4G 무선 모듈이 내장되어 있습니다.
그것은 다양한 필드 환경 매개 변수, 전력 장비 작동 매개 변수 및 다양한 종류의 스위치 값 경보 신호를 획득하는 데 사용됩니다.데이터 수집 및 저장 기능을 수행하기 위해, 출력 제어, 원격 통신 등
2) 기술적 매개 변수:
| 부문 | 매개 변수 | 설명 |
| AI/DI 입력 | 8 |
0-5V 아날로그 또는 디지털 입력; 아날로그 획득 정확도 0.5% DI 취득 정확도: 100% |
| DI 입력 | 16 | 취득 정확성: 100% |
| DO 출력 | 4 | 1A/30V, DO 정확성: 100% |
| 지능형 인터페이스 (남쪽 인터페이스) | 8 |
4개의 R232/485 구성 가능한 일련 포트; 4 RS485 시리즈 포트; 1200~19200bps |
| RJ-45 | 4 |
10M/100M 이더넷 포트 IEEE 802.3 10/100 베이스-T; |
| 4G (북부 인터페이스) | 1 | 복수의 표준을 위한 4G 모듈 |
| DC 12V 출력 | 6 |
12VDC±10%, 전류 > 2A; 전력 > 15W 센서 전원 공급 장치 |
| 플래시 | 4G | 역사 데이터 저장 3개월 이상 |
| LED | 4 | 전력, 실행, 네트워크, 경보 |
| 전원 공급 | -36~-72VDC | 반전환 |
| 차원 및 장착 | 1U, 180mm | 19인치 1U 랙 차시 |
| 작동 온도 | -20~60°C | |
| 습도 작전 | 95% | |
| 전원 포트 번개 | 일반 모드: 5KA; 차이 모드: 5KA | |
| 신호 포트 번개 | 일반 모드: 3KA; 차이 모드: 2KA | |
| 보호 수준 | IP20 | |
| 전력 소비 | 25W | |
| MTBF | >100000h | |
| 감시견 | 하드웨어 감시 개 |
3) 환경 상태 모니터링 및 통제
- 온도와 습도 - T&H 센서를 통해
- 흡연 상태 - 흡연 센서를 통해
- 모션 탐지 - 적외선 및 마이크로 웨이브 이중 수동 센서
- 물 기록 상태 - 물 센서를 통해
- 비디오 스냅샷 및 저장 - IP 카메라를 통해
- 조명 원격 제어 - 조명 컨트롤러를 통해
- 원격 입력 제어 - 입력 경비 컨트롤러를 통해
4) 사용자 인터페이스:
이 장비는 사용자 친화적 인 인터페이스를 제공하여 사용자 시스템의 모든 모니터링 된 매개 변수를 쉽게 액세스하고 볼 수 있습니다.사용자가 모든 사이트의 상태를 한 번의 클릭으로 확인할 수 있습니다..

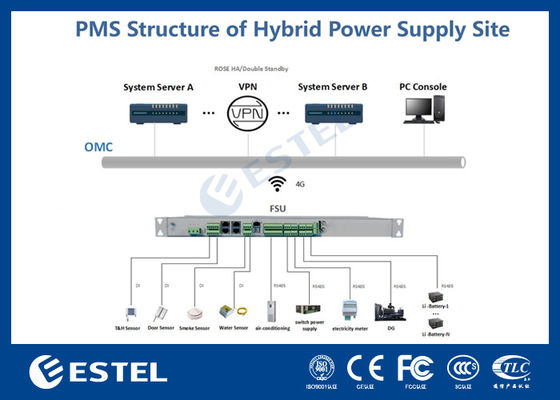

5) 네트워크 토폴로지:
이 장비는 주요 전력, 태양 전력 및 디젤 발전기를 포함한 여러 전원 공급원 연결을 지원합니다그것은 현장 환경 및 전력 공급 상태를 위해 모든 주위에 모니터링 및 통제를 실현, 온도와 습도, 문 접근, 연소, 물 몰입, 에어컨, 스위치 전력, 전기 계수기, 디젤 발전기 상태, 배터리 충전 상태의 매개 변수를 포함하여.아래는 사용자의 시스템에서 연결의 주요 토폴로지입니다:
-
