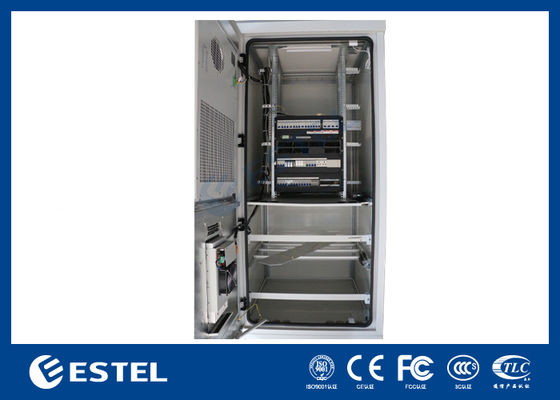

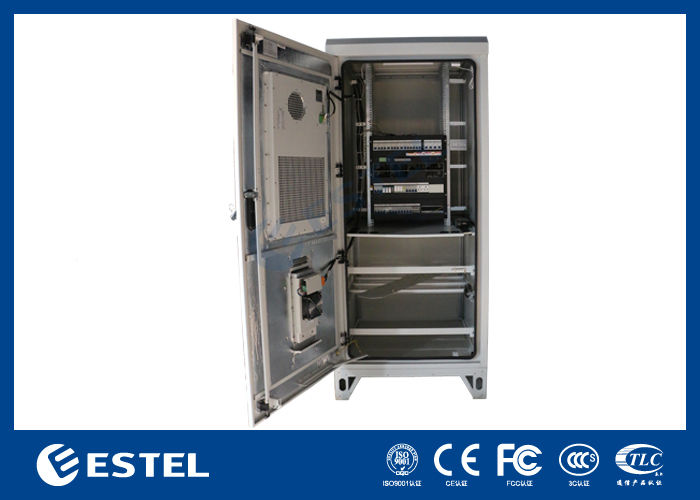

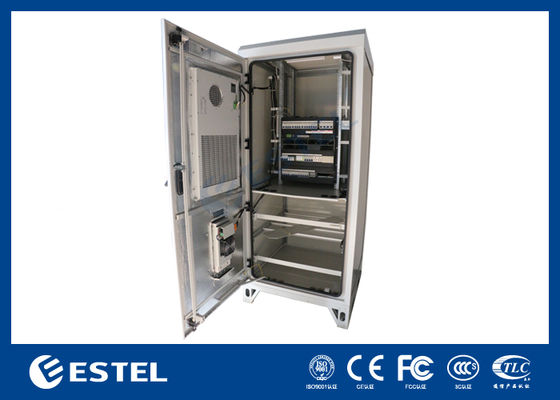

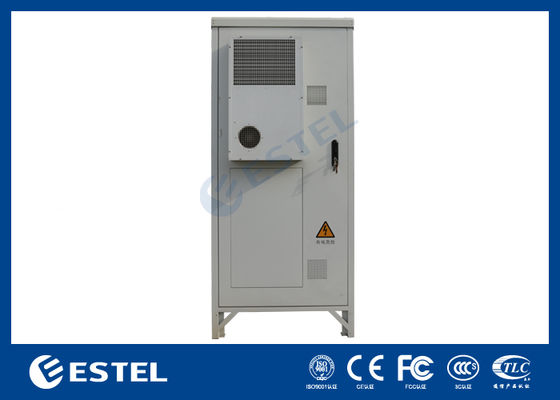

22U IP65 옥외 통신 캐비닛 (도난 방지 및 방수 기능 포함)
제품 상세정보
도둑질 방지 야외 통신 캐비닛
,IP65 야외 통신 캐비닛
,22U 방수 통신 캐비닛
야외 통신 캐비닛 주요 기술 사양
1야외 통신 캐비닛 기술 매개 변수
|
구성 |
항목 |
기술 매개 변수 |
|
캐비닛 |
모델 |
ET7565200C-22U |
|
보호 수준 |
IP65 |
|
|
외부 차원 |
H2000mm × W750mm × D650mm (자격화 지원) |
|
|
내부 공간 |
이중 객실 구조, 상부 객실 19인치 22U, 배터리 패널의 두 계층을 가진 하부 객실 |
|
|
소재 |
진열 철; 캐비닛 두께: 1.2mm; 단일 벽; 베어링 부분 두께: 2.0mm |
|
|
단열 |
단일 벽 20mm PEF (방향 두께) |
|
|
코팅 |
폴리에스터 분말 코팅 |
|
|
색상 |
RAL7035 |
|
|
잠금 |
3점 잠금 |
|
|
힌지 |
내장된 힌지 |
|
|
설치 옵션 |
바닥에 장착, 지붕에 장착 |
|
|
케이블 라우팅 |
캐비닛 바닥, 아래로 들어/출구 |
|
|
유지보수 |
앞쪽 유지보수 |
|
|
냉각 |
DC 에어컨, 3000W, 48VDC, RS485 |
|
|
TEC 에어컨,200W,48VDC |
||
|
전력 시스템 |
(1) 높이: 12U (2) AC 입력: 3단계: 200-240 Vac/346-415 Vac 단전기: 200-240 Vac (3) 입력 회로 차단기: 63A/3P 입력 번개 보호: C급 (20KA/40KA) (3) 4kW 직렬 모듈* 8; (4) 컨트롤러 MC2600 (5) 배터리 MCB 4*125A/2P (6) 부하: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
전력 환경 모니터 |
(1) 전력 환경 모니터: PM5000 × 1 도어 마그네틱 센서: HO-03×1 홍수: S3-WDT-P×1 흡연 센서:-JTY-GD-CA2001L×1 온도 및 습도 센서: PM5000TT-TEMP×1 오일 레벨 센서: KNMY-268×1 (2) 19인치 기둥에 장착되는 전력 환경 모니터, 앞 유지 |
|
|
배터리 |
리?? 배터리 48VDC 100AH*4 |
|
|
팬 |
DC48V+ 온도 조절 |
|
|
램프 |
48VDC LED |
|
|
다른 것 |
콤비네어 박스, 케이블 |
|
|
환경 |
작업 온도 |
-40°C~+55°C (+태양 방사선) |
|
저장 온도 |
-40°C~+70°C |
|
|
작업 습도 |
5%~95% (집화 없이) |
|
|
작업 고도 |
0~4000m |
|
2.야외 통신 캐비닛차원 다이어그램
-
