| 시스템 공칭 용량: | 215kWh | 정격 충전/배출 전력: | 100 kw |
|---|---|---|---|
| 그리드 전원 전압 범위: | AC400V ± 10% | 직류 전압은 이릅니다: | 672-864V |
| 조작 모드: | 그리드 작동 | 시스템 효율: | ≥85% |
| 시스템 사이클 수명: | ≥6000번 | IP 등급: | IP54 |

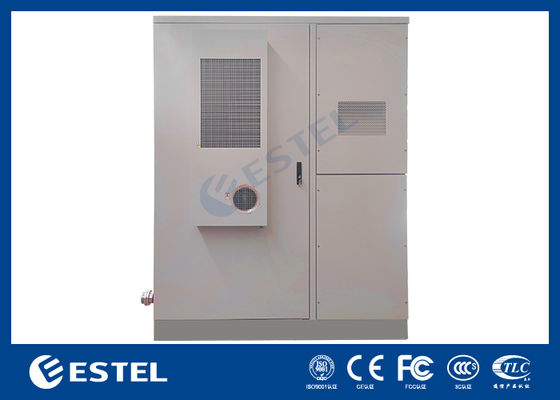

전력 회전 및 태양 전지 패널 PV 태양광 에너지를 위한 100kW/215kWh의 외부 통합 에너지 저장 시스템
1시스템 소개
100kW/215kWh의 공기 냉각 통합 에너지 저장 시스템은 280Ah 리?? 철 인화 인 배터리로 구성된 에너지 저장 시스템입니다. 그것은 네트워크 전력에서 광범위한 응용 프로그램을 가지고 있습니다.그리고 그것은 최고 면도 및 계곡 채우기를 실현전기 수요 관리, 비상 전력 공급 등
2장점
1) 통합 설계 및 단일 클러스터 관리를 채택함으로써 배터리 간의 순환 문제와 배럴 효과는 해결됩니다.이는 시스템의 안전성 및 제품의 라이프 사이클 내내 배charge 용량을 크게 향상시킵니다.;
2) 고도로 통합되어 설계를 단순화하면서 시스템 비용을 추가로 줄입니다.
3) 다양한 화재 보호 시스템을 달성 할 수 있습니다. 표준 구성에는 복합 가스 탐지기와 온도 조절 에어로솔이 포함됩니다.
4) 자체 개발 된 제어 및 운영 시스템: 운영 요구 사항에 따라 독립적으로 개발 된 소프트웨어 시스템 집합.

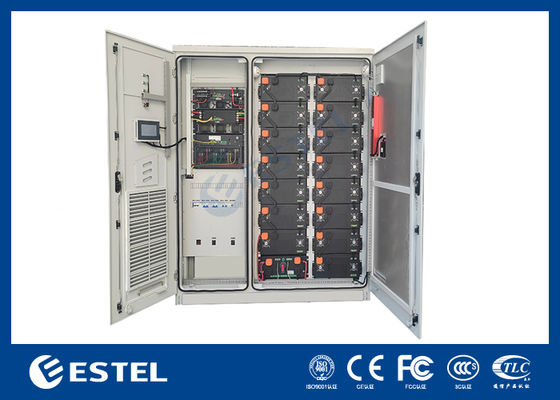

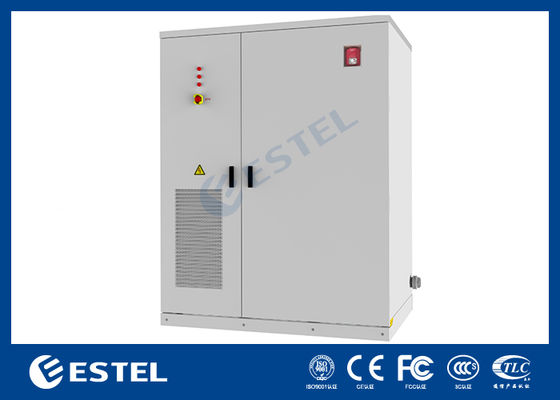

3시스템 구조
| 1 | 공기 입구 | 2 | PV 입력 스위치 | 3 | 메인 입력 스위치 |
| 4 | AC 출력 스위치 | 5 | 고전압 상자 | 6 | PACK |
| 7 | 문 잠금 | 8 | EMS | 9 | 표시등 |
| 10 | MPPT | 11 | PCS | 12 | STS |
| 13 | 화재 센서 | 14 | 에어로졸 소화장치 | 15 | 음향 및 시각적 경보 |
4시스템 장비 목록
| RYZ100215AF 통합 에너지 저장 시스템 | ||||
| - 아니 | 장비 | 사양 | 단위 | 큐티 |
| 1 | 캐비닛 | 1800*2300*1200mm, IP54 | 세트 | 1 |
| 2 | 배터리 클러스터 | 1P240S, 768V, 280Ah | PC | 1 |
| 3 | BMS | 2층 구조 | 세트 | 1 |
| 4 | 화재 보호 시스템 | 온도 조절 에어로졸 | 세트 | 1 |
| 5 | PCS | 100kW | 세트 | 1 |
| 6 | EMS | 선택 사항 | 세트 | 1 |
5기술 매개 변수
| - 아니 | 항목 | 매개 변수 |
| 1 | 시스템 명목 용량 | 215kWh |
| 2 | 배터리 클러스터 그룹화 모드 | 1P15S |
| 3 | 정산 충전/충전 전력 | 100kW |
| 4 | DC 전압 범위 | 672-864V |
| 5 | 네트워크 전원 전압 범위 | AC400V±10% |
| 6 | 인버터 배선 방식 | 3단계 3선 전산망 작동 |
| 7 | 작동 모드 | 네트워크 운영 |
| 8 | 시스템 효율성 | ≥85% |
| 9 | 전력 요인 | -1 ¥1 (조정) |
| 10 | 명소 충전/충전 전류 | 0.5P |
| 11 | 저장 온도 | -30°C~60°C |
| 12 | 허용되는 작동 온도 |
-20~55°C의 배열 충전: 0~55°C |
| 13 | 최적의 작동 온도 | 25±2°C |
| 14 | 시스템 주기 수명 | ≥6000번 |
| 15 | IP 등급 | IP54 |
| 16 | 캐비닛 크기 | 약 W*H*D=1800*2300*1200 (mm) |
| 17 | 무게 | 약 2850kg |
| 18 | 의사소통 | 이더넷, 4G |
| 19 | IP 등급 | IP54 |
| 20 | 반성식급 | ≥C3 |
| 21 | 시스템 설계 수명 | ≥10년 |
| 22 | 전기 인터페이스 | 3단계 4선 + PE |
6상세 한 소개
1) 일반
그것은 표준화된 에너지 저장 시스템이며, 각 캐비닛당 215kWh의 명목 용량으로 배터리 박스, 고전압 박스, 에너지 저장 인버터, STS, 온도 조절 시스템,화재 보호 시스템, 전력 분배 장치, BMS (배터리 관리 시스템) 및 에너지 관리 시스템 EMS, APP 기능을 지원합니다.
이 제품은 야외 설치에 적합하며, 환경 적응력이 강하며, 유연한 설치, 여러 개의 캐비닛을 지원하며, 확장에 편리합니다.그것은 주로 산업 및 상업 측면에서 픽 면도 및 계곡 채용에 사용됩니다., 그리드 압력을 완화하고 전력 비용을 절감합니다.
제품은 네트워크 연결 모드에서 작동합니다. PCS는 3단계 3단계 시스템을 채택합니다.그것은 캐비닛의 N 행에 그리드 쪽에서 N 단계를 연결하는 것이 필요합니다 캐비닛에 대한 AC220V 보조 전원 공급을 제공하기 위해전기 스케마 다이어그램은 다음과 같습니다.
2) 전기 스케마

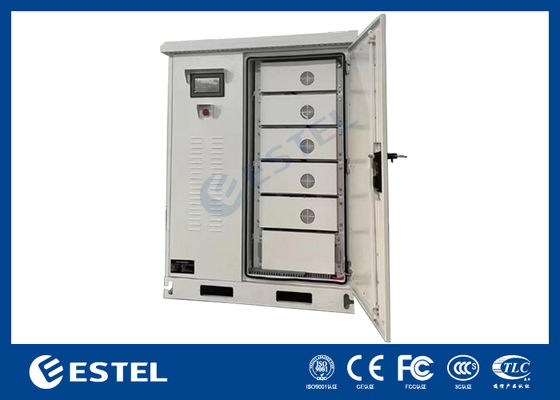

3) 배터리 패키지 상자
RYZ100215AF 시리즈 제품은 3.2V/280Ah LFP 셀을 채택하고 각 배터리 팩 박스에는 1P16S 모드로 그룹화 된 16 개의 셀이 포함되어 있습니다.
4) 배터리 셀
이 시스템은 새로운 LFP 리?? 배터리 (3.2V/280Ah) 를 탑재하고 있으며, 높은 특산 에너지, 긴 주기 수명, 저렴한 비용, 안전성 및 오염이 없습니다.그들은 에너지 저장 시스템에서 광범위하게 적용되었습니다..
| - 아니 | 항목 | 매개 변수 |
| 1 | 배터리 전지 유형 | LFP |
| 2 | 정량 전압 | 3.20V |
| 3 | 명목 용량 | 280Ah |
| 4 | 등급 에너지 | 896Wh |
| 6 | 표준 요금 및 배제율 | 0.5P |
| 7 | 최대 충전 및 방출 속도 | 1P |
| 8 | 충전/폐하 차단 전압 | 2.5V ~ 3.65V |
| 9 | 주기의 수 | >6000번 |
| 10 | 배터리 셀 달력 수명 | >15년 |
| 11 | 배터리 저하율 | 약화율은 3년마다 6% 미만입니다. |
| 12 | 충전 및 배열 효율성 | ≥94% |
| 18 | 무게 | 50.49kg |
| 19 | 크기 (L*W*H) | 174.7x71.7x204.4mm |
5) 배터리 클러스터
배터리 클러스터 (battery cluster) 는 배터리 래크, 에너지 저장 배터리, 전력 및 샘플링 회로,전기 인터페이스 및 기타 부품. A single cabinet consists of 15 1P16S battery packs and a 100kW energy storage inverter to form a lithium iron phosphate air-cooled energy storage integrated cabinet with charging and discharging functions캐비닛의 명목 용량은 215kWh입니다.
| - 아니 | 설명 | 매개 변수 |
| 1 | 배터리 클러스터 에너지 (kWh) | 215.04 |
| 2 | 그룹화 모드 | 1P15S |
| 3 | 명소 전압 (V) | 768 |
| 4 | 작동 전압 범위 (V) |
672V-864V |
| 5 | 명목 요금 및 해제율 | 0.5P |
| 6 | 용량 충전 및 용량 방출 전류 | 140A |
6) 전력 변환 시스템 (PCS)
전력 변환 시스템 (PCS) 은 에너지 저장 배터리 시스템의 충전 및 방하 과정을 제어하고 AC/DC 변환을 수행합니다.그리고 전력망이 없을 때 AC 부하에 직접 전력을 공급합니다.PCS는 DC/AC 양방향 변환기, 제어 장치 등으로 구성됩니다. PCS 컨트롤러는 통신을 통해 배경 제어 명령을 받습니다.그리고 전력 명령의 표지판과 크기에 따라 배터리를 충전하거나 방출하도록 변환기를 제어합니다., 이를 통해 전력망의 활성 전력 및 반응 전력을 조정합니다. PCS 제어기는 RS-485 인터페이스를 통해 BMS와 통신하여 배터리 팩 상태 정보를 얻습니다.이는 배터리의 보호 충전 및 배열을 실현하고 안전한 배터리 운영을 보장 할 수 있습니다..
7) 배터리 관리 시스템 (BMS)
BMS는 2층 아키텍처를 채택한다. 각 배터리 관리 시스템은 배터리 관리 장치 (BMU) 와 배터리 제어 장치 (BCU) 로 구성된다.BMS 시스템은 높은 정확성 검출 및 아날로그 신호의 보고와 같은 기능을 가지고 있습니다., 오류 경보, 업로드 및 저장, 배터리 보호, 매개 변수 설정, 수동 균형, 배터리 팩 SOC 캘리브레이션, 운영 계정 권한 및 암호 관리다른 장치와 정보 상호 작용.
8) 배터리 관리 단위 (BMU)
슬레이브 컨트롤 유닛 BMU는 각 배터리의 전압과 온도를 정확하게 수집함으로써 배터리 상태를 실시간으로 모니터링합니다.모듈은 신뢰할 수 있는 데이터 통신 기능을 가지고 있습니다., 배터리 관리 시스템 마스터 제어 장치 또는 시스템 작동 중 필요한 다른 장비와 통신 할 수 있습니다.
9) 배터리 제어 장치 (BCU)
주 제어 장치 BCU는 배터리 관리 시스템의 제어 핵심입니다. 그것은 노예 제어 장치와 통신하여 배터리 셀의 전압과 온도를 감지합니다.그리고 배터리 팩의 전체 전압과 같은 외부 특성 매개 변수를 감지, 충전 및 방출 전류 및 단열 저항 토양 리?? 배터리의 내부 상태 (용량, SOC, SOH 등) 를 추정하고 모니터링합니다.적절한 알고리즘에 따라이 기반에서 리?? 배터리 팩의 충전 및 방출 관리, 열 관리, 단열 감지, 단일 셀 균형 관리 및 결함 경보를 실현합니다.PCS와 데이터를 교환할 수 있습니다., EMS, 인간-기계 인터페이스 및 통신 버스를 통해 다른 장치와 BMU를 통해 의사소통.
| No. | 항목 | 매개 변수 |
| 1 | 장치 모델 | BCU |
| 2 | 현재 탐지 | 0A±300A (선택) |
| 3 | 전압 샘플링 정확성 | 1% (등급) |
| 4 | 통신 인터페이스 | RS485,CAN |
| 5 | 전원 공급 전압 | 12VDC (등급) |
| 6 | 장치 전력 소비 | ≤3W |
| 7 | 작동 온도 | -40°C~+65°C |
| 8 | 환경 습도 | ≤95% |
| 9 | 고도 | ≤ 4000m |
| 10 | 최대 BMU 관리량 | 64 PCS |
| 11 | SOC 계산 오류 | ≤ 5% |
