4 - 12kW 5U 서브랙 85-300Vac 200A 임베디드 DC 전원 시스템 (통신용) 19인치 랙 설치 ET48200-003
기본 특성
원산지:
센즈헨, 중국 (본토)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC, TLC
모델 번호:
ET48200-003
부동산 거래
최소 주문 수량:
1
가격:
715-4286 usd
지불 조건:
L/C, D/A, D/P, T/T, 웨스턴 유니온
공급능력:
달 당 20,000개 세트
제품 요약
내장형 DC 전원 시스템 1.내장형 DC 전원 시스템 사양 유형 4~12kW 5U 서브랙 시스템 치수 482.0(W)*350.6(D)*5U(H) 무게 ≤20kg (정류기 제외) 냉각 방식 자연 냉각 설치 방식 19인치 랙 또는 캐비닛 내부에 설치 배선 방식 상단 입구 및 상단 출구 유지 보수 방식 전면 유지 보수, 모듈 등급 변경 지원 보호 수준 IP20 AC 분배 입력 방식 220VAC 단상 입력 용량 1×100A/2P 입력 주파수 45~65Hz, 정격 값: 50Hz/60Hz AC SPD 20kA/40kA, 8/20μs 출력 용량 ...
제품 상세정보
강조하다:
전기 통신용 dc 전력 시스템
,임베디드 DC 전원 시스템
,통신 전원 시스템
Dimension:
482.0 (w)*350.6 (d)*5u (h)
Weight:
≤20kg (정류기 없음)
Cooling Mode:
자연 방냉
Installation Mode:
19 인치 랙 또는 캐비닛 내부에 설치됩니다
Cabling Mode:
상단 입구 및 상단 콘센트
Maintenance Mode:
전면 유지 보수, 지원 모듈 등급 변경
Protection Level:
IP20
Input Mode:
220VAC 단상
제품 설명
내장형 DC 전원 시스템
1.내장형 DC 전원 시스템 사양
| 유형 | 4~12kW 5U 서브랙 | |
| 시스템 | 치수 | 482.0(W)*350.6(D)*5U(H) |
| 무게 | ≤20kg (정류기 제외) | |
| 냉각 방식 | 자연 냉각 | |
| 설치 방식 | 19인치 랙 또는 캐비닛 내부에 설치 | |
| 배선 방식 | 상단 입구 및 상단 출구 | |
| 유지 보수 방식 | 전면 유지 보수, 모듈 등급 변경 지원 | |
| 보호 수준 | IP20 | |
|
AC 분배 |
입력 방식 | 220VAC 단상 |
| 입력 용량 | 1×100A/2P | |
| 입력 주파수 | 45~65Hz, 정격 값: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| 출력 용량 | 1×16A/1P, 1×10A/1P | |
|
DC 분배 |
출력 전압 | -43~-58VDC, 정격 값: -53.5VDC |
| 최대 용량 | 12kW(4KW*3) | |
| 배터리 차단기 | 2×125A/1P | |
| 부하 차단기 |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |
| 정류기 | 입력 전압 | 85VAC～300VAC, 정격 220VAC |
| 효율 | ＞96.6% | |
| 정격 전력 | 4000W(176~300VAC) | |
| 작동 온도 | -40℃~+75℃(50℃ 미만에서 완전 출력) | |
| 치수 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| 무게 | ≤2.1kg | |
| 냉각 방식 | 강제 냉각 | |
| 역률 | ≥0.99 @220Vac 20-100% 부하 | |
|
컨트롤러
|
신호 입력 | 3 AI(2 배터리 온도, 1 주변 온도), 8 DI, 2 RS485. |
| 알람 출력 | 8 건식 접점 | |
| 통신 포트 | LAN, USB, RS485, SNMP | |
| 표시 모드 | LCD | |
| 환경 | 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -40℃~+70℃ | |
| 작동 습도 | 5%~95%(비응축) | |
| 고도 | 0~3000m(고도가 2000m에서 3000m 범위 내에 있는 경우, 고도가 200m 증가함에 따라 최대 작동 온도가 1℃ 감소합니다.) | |

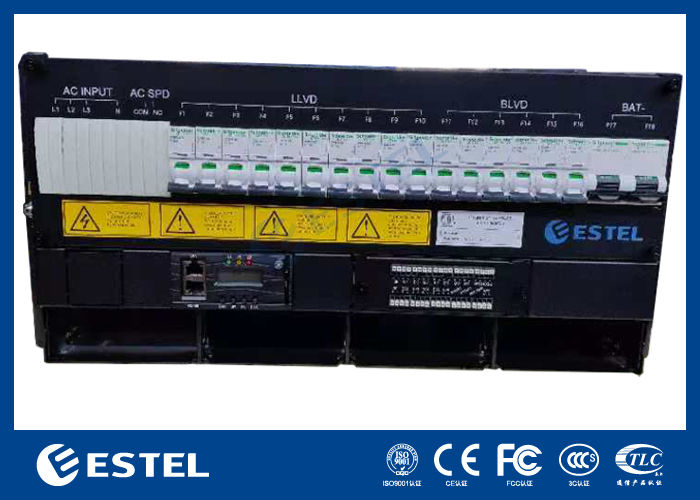

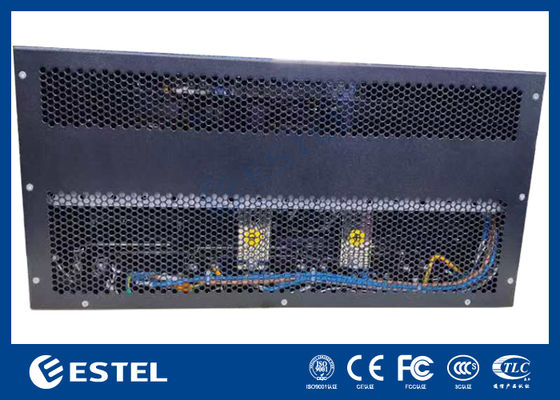

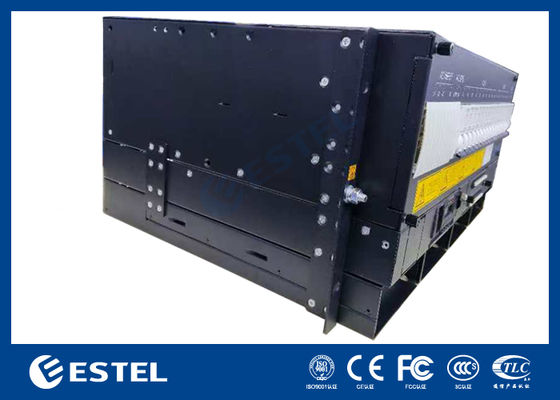

2. 제품 사진
