| Housing: | Metal (AL5052, SPCC) | Efficiency: | 90% |
|---|---|---|---|
| Output Rated Current: | 20A | Usage: | Automobile |
| Operating Temperature: | -10°C To 60°C | Install: | Pad Mount |
| Battery Input: | 100A*2 | Warranty: | 1 Years |
| Integrated Accessories: | PDU, EMS,sensors for optional | Material: | High quality galvanized steel plate |
| Grounding Protection: | copper bar | Input Capacity: | 1×63A/2P |
| Full Capacity: | 23.2KW | Ip Level: | IP21 |
| Certificates: | CE | Storage Temperature: | -40°C to +85°C |
| 강조하다: | 5U 서브랙 DC 전원 시스템,4-12kW 산업용 전원 공급 장치,ET48200-003 DC 전원 시스템 |
||

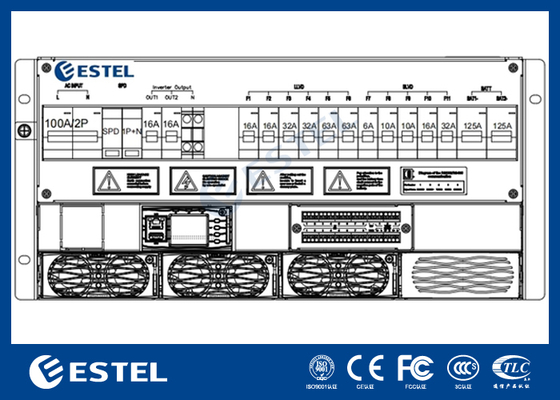

4-12kW 5U 서브랙 임베디드 DC 전원 시스템 (산업 효율성을 위한 화이트 또는 블랙) ET48200-003
소개
5U 서브랙 전원 공급 장치, 5U 높이의 컴팩트한 디자인으로 광섬유 및 마이크로파 전송, 액세스 장치, 스위치의 중요한 애플리케이션 요구 사항을 충족합니다. 이 시스템의 최대 전류는 200A이며 AC/배터리/부하 MCB가 있습니다. 케이블은 MCB 및 버스바와 함께 전면에서 접근합니다.
주요 특징
응용 시나리오
ET48200-003 사양
| 유형 | 4~12kW 5U 서브랙 | |
| 시스템 | 치수 | 482.0(W)*350.6(D)*5U(H) |
| 무게 | ≤20kg (정류기 제외) | |
| 냉각 방식 | 자연 냉각 | |
| 설치 모드 | 19인치 랙 또는 캐비닛 내부에 설치 | |
| 케이블 연결 모드 | 상단 입구 및 상단 출구 | |
| 유지 보수 모드 | 전면 유지 보수, 모듈 등급 변경 지원 | |
| 보호 수준 | IP20 | |
|
AC 분배 |
입력 모드 | 220VAC 단상 |
| 입력 용량 | 1×100A/2P | |
| 입력 주파수 | 45~65Hz, 정격 값: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| 출력 용량 | 1×16A/1P, 1×10A/1P | |
|
DC 분배 |
출력 전압 | -43~-58VDC, 정격 값: -53.5VDC |
| 최대 용량 | 12kW(4KW*3) | |
| 배터리 차단기 | 2×125A/1P | |
| 부하 차단기 |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |

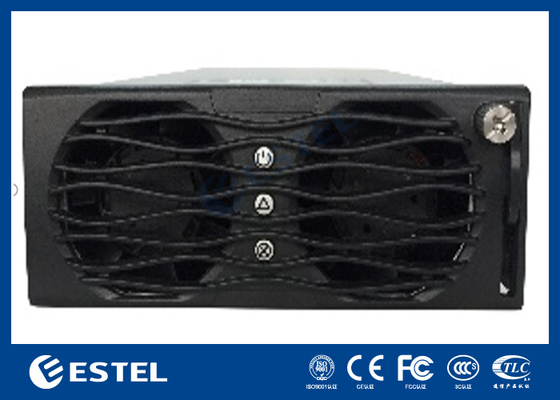

| 정류기 | 입력 전압 | 85VAC～300VAC, 정격 220VAC |
| 효율 | ＞96.6% | |
| 정격 전력 | 4000W(176~300VAC) | |
| 작동 온도 | -40℃~+75℃(50℃ 미만에서 완전히 출력) | |
| 치수 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| 무게 | ≤2.1kg | |
| 냉각 방식 | 강제 냉각 | |
| 역률 | ≥0.99 @220Vac 20-100% 부하 | |
|

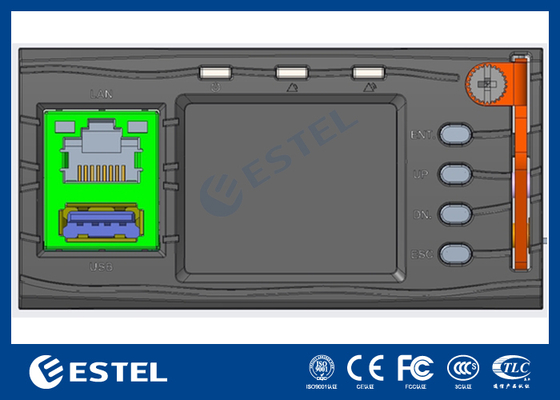

컨트롤러
|
신호 입력 | 3 AI(2 배터리 온도, 1 주변 온도), 8 DI, 2 RS485. |
| 알람 출력 | 8 드라이 접점 | |
| 통신 포트 | LAN, USB, RS485, SNMP | |
| 표시 모드 | LCD | |
| 환경 | 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -40℃~+70℃ | |
| 작동 습도 | 5%~95%(비응축) | |
| 고도 | 0~3000m(고도가 2000m에서 3000m 범위 내에 있는 경우, 최대 작동 온도는 고도가 200m 증가함에 따라 1℃ 감소합니다.) | |
