15U 서브랙 전원 공급 장치 3000W 48V 650A AC 입력 통신 전원 시스템
제품 상세정보
15U 통신 전원 공급 장치 3000W
,48V 통신 전원 시스템 650A
,AC 입력 통신 랙 전원
다목적 산업용 전원 공급 장치 시스템
- IPUM39K-B5D1315 시스템 구성 설명

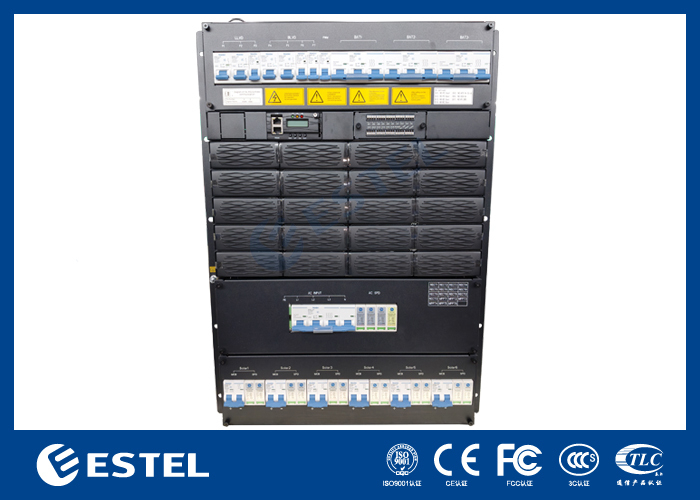

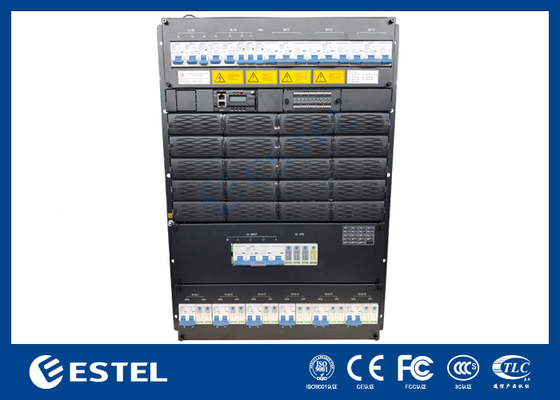

IPUM39K-B5D1315 서브 랙 전원 공급 장치, 15U 높이 컴팩트 디자인으로
광섬유 및 마이크로파 전송, 액세스의 중요한 애플리케이션 요구 사항을 충족합니다.
장치, 스위치. 시스템 최대 전력은 3000KW이며 AC/배터리/부하가 있습니다.

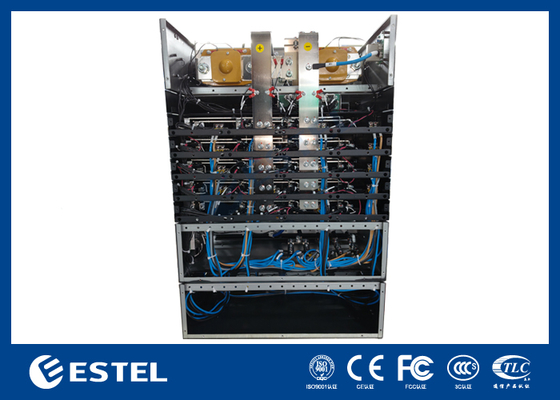

MCB. 케이블은 MCB 및 버스바와 함께 전면에서 접근합니다.
- 표준 19인치 너비로 광범위한 사용의 이점이 있습니다.
- 15U 높이 컴팩트 디자인, 공간 및 설치 비용 절감 가능
- 전면 작동 및 케이블 접근, 보기 좋고 안전한 유지 보수
- 완벽한 배터리 관리, 배터리 수명 연장 및 제공
- 다양한 통신 포트, RS485, 인터넷 포트, 드라이 접점 등 유연한 네트워킹 및 원격 모니터링 가능
- 정류기 및 컨트롤러는 핫 플러그 방식으로, 쉽고 빠른 온라인 유지 보수 가능
- 넓은 입력 전압 범위(85-300Vac)로 전력망에 적응 가능
IPUM39K-B5D1315 는 분배 장치, 정류기 모듈, 변환 모듈, 모니터링 모듈로 구성됩니다. 구성은 선택 사항이며, 아래 표와 같습니다.
| 구성 | 정류기 모듈 | 비고 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양을 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B (북미 인증) | |
| 표준 | EN300386,CLASSA |
IPUM39K-B5D1315 구조
IPUM39K-B5D1315 는 두 개의 모듈로 구성됩니다.
정류기 모듈 (MR483000HG2B)
태양광 모듈
배터리 차단기 : 3*125A/3P+4*M8 볼트(BAT-),
부하 차단기
빠른 세부 정보:
| 원산지: 중국 선전(본토) | 입력 전압: AC220V 또는 DC48V |
| 브랜드 이름: ESTEL | 출력 전압: AC220V 또는 DC48V |
| 모델 번호:IPUM39K-B5D1315 | 정류기 모듈 출력 전력: 3000KW |
| 제품 이름: 산업용 전원 공급 장치 | 입력 주파수 47Hz～63Hz |
| 인증: ISO9001, CE, 3C, FCC, TLC | 최대. 정류기 모듈 출력 전류: 50A |
| 응용 분야: 산업 장비 | 역률: ≥0.99 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 |
| 결제 조건: | L/C, D/A, D/P,T/T, Western Union |
| 공급 능력: | 월 20,000 세트 |
| 배송 시간: | 7-10 영업일 |
| 포장 세부 정보: | 상자/나무 케이스 |
두 가지 작동 방식:
(1) AC 입력: AC 전원이 켜진 후 정류기 모듈을 시작하고 -48Vdc를 출력하며, 동시에 배터리를 충전하고 변환 모듈에 전원을 공급하며, 변환 모듈은 220Vac를 출력합니다.
정상적인 조건에서 정류기 모듈 및 분배 장치의 모든 매개변수는 모니터링 모듈의 제어 하에 있으며, 사전 설정된 매개변수 또는 사용자의 명령에 따라 작동합니다. AC 주 전원이 고장난 경우, 배터리는 시스템에 전원을 공급하고 - 48 VDC 및 220 vac를 계속 출력하며, 배터리가 방전되면 배터리 전압이 감소하기 시작하고, 전압이 43.2 V + / - 0.5 V 미만이면 모니터링 모듈이 배터리 저전압 신호를 보내고 부하 출력을 직접 닫으면 전원 시스템이 작동을 멈춥니다. 외부 AC 주 전원이 복구되면 시스템이 정상적으로 다시 작동합니다. (위의 모든 모니터링 데이터는 시스템 기본값이며 사용자가 재설정할 수 있습니다)
(2) -48V 입력: AC 전류가 없거나 AC가 연결되지 않은 경우, 외부 전원 -48V를 -48V 부하 포트에 연결하고, 모니터링 및 변환 모듈을 시작하면 220Vac가 출력됩니다.
온도 보상 기능은 기본적으로 켜져 있으며, 필요한 경우 사용자의 명령에 따라 활성화하거나 비활성화할 수 있습니다. 작동 온도 ≥55℃, 전원 공급 장치의 전력 출력은 선형적으로 감소합니다(@65℃, 출력 전력은 1300W가 됩니다).
사양
정류기 모듈 치수는 다음과 같습니다:
| 절연 등급 | ||
| 매개변수 | 표준 | 비고 |
| 절연 강도(AC 입력) | 입력-출력:3500Vdc/10mA//1분 |
섬락 또는 고장 없음. 테스트 전에 방전 튜브/서지 보호 장치를 제거하고, 정류기 모듈 또는 모니터링 모듈이 없습니다. 2개의 저전압 단자, AC 바이패스 기능이 있는 출력, 테스트하지 않음. |
| 입력-인클로저:3500Vdc/10mA//1분 | ||
| 출력-인클로저:750Vdc/10mA//1분 | ||
| 절연 강도(DC 입력) | 입력-출력:750Vdc/10mA//1분 | |
| 입력-인클로저:750Vdc/10mA//1분 | ||
| 출력-인클로저:750Vdc/10mA//1분 | ||
| 누설 전류 | ≤3.5mA | 280Vac 입력, 전체 부하 출력 |
| 절연 저항 | @ 정상적인 대기, 상대 습도 90%, 테스트 전압 DC 500V, 입력-출력, 입력-접지, 출력-접지의 절연 저항은 10MΩ 이상이어야 합니다. 2개의 저전압 단자, AC 바이패스 기능이 있는 출력, 테스트하지 않음. | |
| 환경 | |||||
| 매개변수 | 최소 | 일반 | 최대 | 단위 | 비고 |
| 작동 온도 범위 | -5 | 25 | +55 | °C | |
| 보관 온도 | -40 | +70 | °C | ||
| 상대 습도 | 5 | 95 | % | 장기간 작동, 결로 없음 | |
| 대기압 | 70 | 106 | KPa | ||
| 고도 | 0 | 3000 | m | ||
| 냉각 | 강제 냉각, 전면 입력 및 후면 출력; 팬은 전면 패널에 위치하며, 온도 제어 속도. | ||||
| 방수 및 방진 레벨 |
전원 공급 장치는 다음 조건에서 제대로 작동해야 합니다. 먼지 입자 직경이 55µm 이상 ≤3*104 입자/m3. 먼지 입자는 비전도성, 비전자기성, 비부식성, 방수 기능 없음. |
||||
응용 분야
(1) 통합 액세스
(2) 실내 분배 및 확장 시스템
(3) 이동 기지국 및 확장 커버리지 시스템
(4) WLAN
(5) 위성 통신 지상국 및 마이크로파 통신 기지국
(6) 약전류 분배실
(7) 기타 AC/DC 무정전 전원 시스템
특징
(1) 두 개의 출력:-48Vdc, 220Vac
(2) 두 개의 입력:-48Vdc, 220Vac
(3) 능동 역률 보상 기술 채택, 역률 >0.99
(4) AC 입력 전압의 넓은 작동 범위: 90~280Vac
(5) 넓은 작동 온도 범위:-5℃~+55℃
(6) 스위치 기술 수행,
(7) 완벽한 배터리 관리는 배터리 수명 연장: 충전/방전 관리, 배터리 온도 보상, 저전압 보호.
(8) 핫 스왑 가능
(9) 입력 과전압/저전압 보호
(10) 출력 과전압 보호, 출력 과전류 보호, 출력 단락 보호
(11) 내장형/벽걸이형
(12) RS485, RS232 통신 인터페이스
-
