19U 서브랙 전원 공급 장치 3000W 48V 220V AC 입력 통신 전원 시스템
제품 상세정보
19U 통신 전원 공급 장치 3000W
,48V 통신 전원 시스템 220V AC
,보증이 있는 서브랙 전원 공급 장치
다목적 산업용 전원 공급 장치 시스템
- IPUM36K-A5D1219 시스템 구성 설명

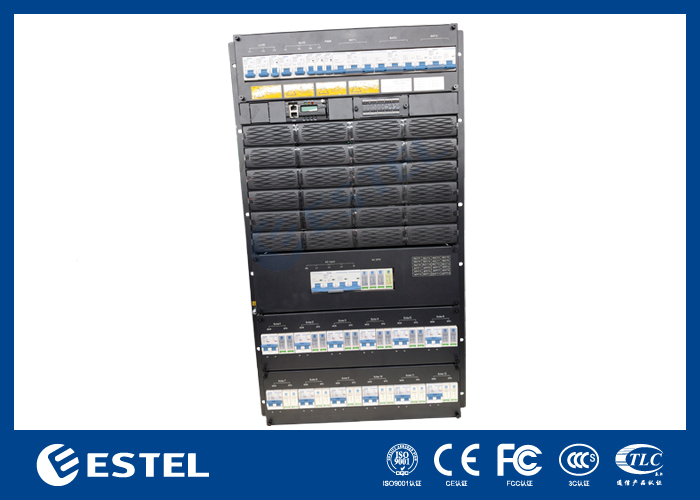

IPUM36K-A5D1219 서브 랙 전원 공급 장치, 19U 높이 컴팩트 디자인으로
광섬유 및 마이크로파 전송, 액세스의 중요한 애플리케이션 요구 사항을 충족합니다.
장치, 스위치. 시스템 최대 전력은 3000KW이며 AC/배터리/부하가 있습니다.
MCB. 케이블은 MCB 및 버스바와 함께 전면에서 접근합니다.
- 광범위한 사용의 이점이 있는 표준 19인치 너비
- 19U 높이 컴팩트 디자인, 공간 및 설치 비용 절감 가능
- 전면 작동 및 케이블 접근, 보기 좋고 안전한 유지 보수
- 완벽한 배터리 관리, 배터리 수명 연장 및 제공
- 다양한 통신 포트, RS485, 인터넷 포트, 드라이 접점 등 유연한 네트워킹 및 원격 모니터링 가능
- 정류기 및 컨트롤러는 핫 플러그 방식으로, 쉽고 빠른 온라인 유지 보수 가능
- 넓은 입력 전압 범위(85-300Vac)로 전력망에 적응 가능
IPUM36K-A5D1219 는 배전 장치, 정류기 모듈, 변환 모듈, 모니터링 모듈로 구성됩니다. 구성은 선택 사항이며, 아래 표와 같습니다:
| 구성 | 정류기 모듈 | 비고 |
| 표준 | GB 4943 | 자세한 내용은 모듈 사양을 참조하십시오. |
| 표준 | IEC/EN 62368-1 | |
| 표준 | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B (북미 인증) | |
| 표준 | EN300386,CLASSA |

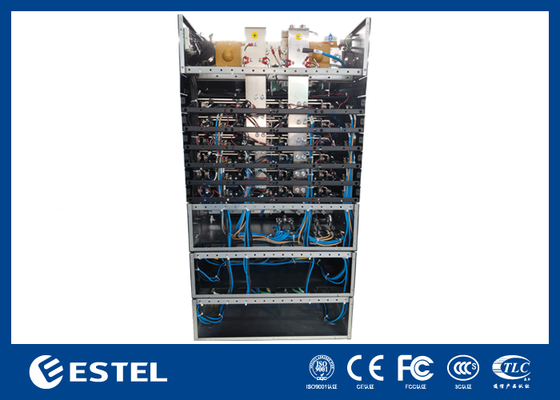

IPUM36K-A5D1219 구조
IPUM36K-A5D1219 는 두 개의 모듈로 구성됩니다:
정류기 모듈 (MR483000HG2B)
광전지 모듈
배터리 차단기 : 3*125A/3P+4*M8 볼트(BAT-),
부하 차단기
빠른 세부 정보:
| 원산지: 중국 선전(본토) | 입력 전압: AC220V 또는 DC48V |
| 브랜드 이름: ESTEL | 출력 전압: AC220V 또는 DC48V |
| 모델 번호:IPUM36K-A5D1219 | 정류기 모듈 출력 전력: 3000KW |
| 제품 이름: 산업용 전원 공급 장치 | 입력 주파수 47Hz～63Hz |
| 인증: ISO9001, CE, 3C, FCC, TLC | 최대 정류기 모듈 출력 전류: 50A |
| 응용 분야: 산업 장비 | 역률: ≥0.99 |
지불 및 배송 조건:
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 |
| 지불 조건: | L/C, D/A, D/P,T/T, Western Union |
| 공급 능력: | 월 20,000 세트 |
| 배송 시간: | 7-10 영업일 |
| 포장 세부 정보: | 판지/나무 케이스 |
두 가지 작동 방식:
(1) AC 입력: AC 전원이 켜진 후 정류기 모듈을 시작하고 -48Vdc를 출력하며, 동시에 배터리를 충전하고 변환 모듈에 전원을 공급하며, 변환 모듈은 220Vac를 출력합니다.
정상적인 조건에서 정류기 모듈 및 배전 장치의 모든 매개변수는 모니터링 모듈의 제어 하에 있으며, 사전 설정된 매개변수 또는 사용자의 명령에 따라 작동합니다. AC 주 전원이 고장나면 배터리가 시스템에 전원을 공급하고 -48 VDC 및 220 vac를 계속 출력하며, 배터리가 방전되면 배터리 전압이 감소하기 시작하고, 전압이 43.2 V + / - 0.5 V 미만이면 모니터링 모듈이 배터리 저전압 신호를 보내고 부하 출력을 직접 닫으면 전원 시스템이 작동을 멈춥니다. 외부 AC 주 전원이 복구되면 시스템이 정상적으로 다시 작동합니다. (위의 모든 모니터링 데이터는 시스템 기본값이며 사용자가 재설정할 수 있습니다)
(2) -48V 입력: AC 전류가 없거나 AC가 연결되지 않은 경우, 외부 전원 -48V를 -48V 부하 포트에 연결하고, 모니터링 및 변환 모듈을 시작하면 220Vac가 출력됩니다.
온도 보상 기능은 기본적으로 켜져 있으며, 필요한 경우 사용자의 명령에 따라 활성화하거나 금지할 수 있습니다. 작동 온도 ≥55℃, 전원 공급 장치의 전력 출력은 선형적으로 감소합니다(@65℃, 출력 전력은 1300W가 됩니다).
사양
정류기 모듈 치수는 다음과 같습니다:
| 절연 등급 | ||
| 매개변수 | 표준 | 비고 |
| 절연 강도(AC 입력) | 입력-출력:3500Vdc/10mA//1분 |
섬락 또는 고장 없음. 테스트 전에 방전 튜브/서지 보호 장치를 제거하고, 정류기 모듈 또는 모니터링 모듈이 없습니다. 2개의 저전압 단자 출력이 있으며, AC 바이패스 기능이 있는 고전압은 테스트하지 않습니다. |
| 입력-인클로저:3500Vdc/10mA//1분 | ||
| 출력-인클로저:750Vdc/10mA//1분 | ||
| 절연 강도(DC 입력) | 입력-출력:750Vdc/10mA//1분 | |
| 입력-인클로저:750Vdc/10mA//1분 | ||
| 출력-인클로저:750Vdc/10mA//1분 | ||
| 누설 전류 | ≤3.5mA | 280Vac 입력, 전체 부하 출력 |
| 절연 저항 | @ 정상적인 대기, 상대 습도 90%, 테스트 전압 DC 500V, 입력-출력, 입력-접지, 출력-접지의 절연 저항은 10MΩ 이상이어야 합니다. 2개의 저전압 단자 출력이 있으며, AC 바이패스 기능이 있는 고전압은 테스트하지 않습니다. | |
| 환경 | |||||
| 매개변수 | 최소 | 일반 | 최대 | 단위 | 비고 |
| 작동 온도 범위 | -5 | 25 | +55 | °C | |
| 보관 온도 | -40 | +70 | °C | ||
| 상대 습도 | 5 | 95 | % | 장기간 작동, 결로 없음 | |
| 대기압 | 70 | 106 | KPa | ||
| 고도 | 0 | 3000 | m | ||
| 냉각 | 강제 냉각, 전면 흡입 및 후면 배출; 팬은 전면 패널에 위치하며, 온도 제어 속도. | ||||
| 방수 및 방진 레벨 |
전원 공급 장치는 다음 조건에서 제대로 작동해야 합니다. 먼지 입자 직경이 55µm 이상 ≤3*104 입자/m3. 먼지 입자는 비전도성, 비전자기성, 비부식성, 방수 기능 없음. |
||||
응용 분야
(1) 통합 액세스
(2) 실내 배전 및 확장 시스템
(3) 이동 기지국 및 확장 커버리지 시스템
(4) WLAN
(5) 위성 통신 지상국 및 마이크로파 통신 기지국
(6) 약전류 배전실
(7) 기타 AC/DC 무정전 전원 시스템
특징
(1) 두 개의 출력:-48Vdc, 220Vac
(2) 두 개의 입력:-48Vdc, 220Vac
(3) 능동 전력 계수 보상 기술 채택, 역률 >0.99
(4) 넓은 AC 입력 전압 작동 범위: 90~280Vac
(5) 넓은 작동 온도 범위:-5℃~+55℃
(6) 스위치 기술 수행,
(7) 완벽한 배터리 관리는 배터리 수명 연장: 충전/방전 관리, 배터리 온도 보상, 저전압 보호.
(8) 핫 스왑 가능
(9) 입력 과전압/저전압 보호
(10) 출력 과전압 보호, 출력 과전류 보호, 출력 단락 보호
(11) 내장형/벽걸이형
(12) RS485, RS232 통신 인터페이스
-
