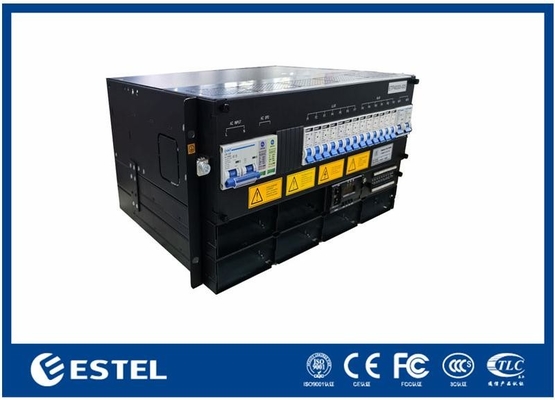

3–12kW DC 전원 시스템 5U 서브랙, 220VAC 입력, 43–58VDC 출력, >96% 효율, ≤2kg 정류기 모듈, 19인치 랙 마운트

기본 특성
원산지: 중국
브랜드 이름: Telecom Rectifier Unit (TRU)
인증: CE UL FCC
모델 번호: ET2304000
부동산 거래
최소 주문 수량: 100
가격: USD50-USD500
지불 조건: T/T, Western Union
공급능력: 5000
태그

통신 정류기 모듈

DC 정류기 시스템

랙 마운트 정류기
제품 요약
3~12kW DC 전원 시스템 5U 서브랙, 220VAC 입력, 43~58VDC 출력, >96% 효율, ≤2kg 정류기 모듈, 19인치 랙 마운트 제품 개요 3~12kW DC 전원 시스템 5U 서브랙은 통신, 데이터 센터 및 산업용 애플리케이션을 위해 설계된 고효율, 소형 전원 솔루션입니다. 유연한 랙 또는 캐비닛 설치를 위해 제작되었으며, 220VAC 단상 입력을 지원하고 안정적인 -43 ~ -58VDC 출력을 제공하며 정격 값은 -53.5VDC입니다. 이 시스템은 96% 이상의 효율을 달성하여 안정적인 성능과 낮은 에너지 손실을 ...

제품 상세정보

강조하다:

5U 통신 정류 시스템 220VAC 입력

,

19인치 랙 마운트 DC 전원 시스템

,

고효율 정류기 모듈 43-58VDC
Input Voltage: 220V, 200-250V, AC220V, 85V-290VAC 통신 전원 48V 30A 정류기 모듈 시스템, 380V
Output Voltage: 48V, DC48V, 24VDC, 24,110V
Output Current: 30a, 10a, 50a, 20a, 15a
Output Frequency: 50/60Hz, 45-65Hz, 47 ~ 63Hz, 50/60Hz 통신 전원 48V 30A 정류기 모듈 시스템
Application: 통신, 유틸리티, 산업 자동화, 전력 전송, BTS
Type: 통신 정류기, 정류기 시스템, 전원 공급 장치 스위칭을위한 통신 정류기, AC DC 12V 24V Ultra Thin 전원 정류기 시스템
Efficiency: 96%, 92%, 95%,> 90%
Warranty: 1년 이내
Size: 482.6mm*255mm*128.9mm, 560*460*520mm
Product Name: 정류기 시스템, 통신 전원 공급 장치, 통신 전원 시스템
Weight: 36kg
Color: 검은색
Working Temperature: -40C~+75C
Material: 금속 쉘, 알루미늄 쉘
Mount: 19 인치 2U 랙 장착, 19 인치 1U 랙 마운트
Rectifier Module: 48VDC/50A*4PCS, R48-2900U R48-3200E
Output: 24VDC 또는 48VDC, 일정한 전압
Output Type: 다중, DC
Output Power: 51-100w, 401-500W, 최대 출력 전력 1680W
제품 설명

3~12kW DC 전원 시스템 5U 서브랙, 220VAC 입력, 43~58VDC 출력, >96% 효율, ≤2kg 정류기 모듈, 19인치 랙 마운트



제품 개요



3~12kW DC 전원 시스템 5U 서브랙은 통신, 데이터 센터 및 산업용 애플리케이션을 위해 설계된 고효율, 소형 전원 솔루션입니다. 유연한 랙 또는 캐비닛 설치를 위해 제작되었으며, 220VAC 단상 입력을 지원하고 안정적인 -43 ~ -58VDC 출력을 제공하며 정격 값은 -53.5VDC입니다. 이 시스템은 96% 이상의 효율을 달성하여 안정적인 성능과 낮은 에너지 손실을 보장합니다.



모듈식 설계는 최대 4개의 정류기 모듈을 수용하며, 각 모듈은 3000W 정격이며 무게는 ≤2kg입니다. 강제 냉각은 과부하 상태에서도 안정적인 작동을 보장하며, 시스템은 역률 ≥0.99 및 THD ≤5%로 우수한 전력 품질을 유지합니다. 총 용량은 12kW에 달하여 까다로운 백업 및 분배 시나리오에 적합합니다.



제어 및 모니터링을 위해 시스템은 4개의 아날로그 입력(배터리 및 주변 온도), 7개의 디지털 입력 및 6개의 무전압 접점 알람 출력을 통합합니다. RS232/485 및 SNMP를 통해 통신이 가능하며, 로컬 관리를 위한 직관적인 LCD 디스플레이가 있습니다.



가혹한 환경을 위해 설계된 이 장치는 -40℃ ~ +65℃(50℃ 미만에서 전체 부하), 5% ~ 95% 비응축 습도를 견디며, 최대 3000m 고도를 지원합니다. 견고한 설계는 까다로운 조건에서도 장기적인 신뢰성을 보장합니다.



경량 정류기 모듈, 전면 유지 보수 지원 및 IP20 보호 기능을 갖춘 이 DC 전원 시스템은 높은 가용성, 소형 크기 및 쉬운 유지 보수가 필요한 운영자에게 비용 효율적이고 확장 가능한 솔루션을 제공합니다.

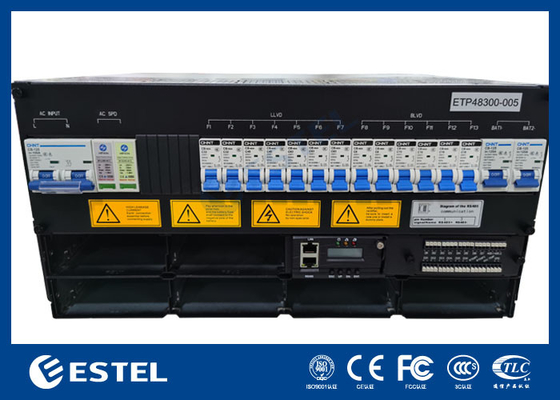

3-12kW 5U 서브랙



시스템

  • 치수: 482.0(W) × 350.0(D) × 5U(H)

  • 무게: ≤20kg (정류기 제외)

  • 냉각 방식: 자연 냉각

  • 설치 방식: 19인치 랙 또는 캐비닛 내부에 설치

  • 케이블 연결 방식: 상단 입구 및 상단 출구

  • 유지 보수 방식: 전면 유지 보수, 모듈 등급 변경 지원

  • 보호 수준: IP20



AC 분배

  • 입력 모드: 220VAC 단상

  • 입력 용량: 1×100A/2P

  • 입력 주파수: 45~66Hz, 정격 값: 50Hz/60Hz

  • AC SPD: 20kA/40kA, 8/20μs



DC 분배

  • 출력 전압: -43 ~ -58VDC, 정격 값: -53.5VDC

  • 최대 용량: 12kW (3kW × 4)

  • 배터리 차단기: 2×63A/1P

  • 부하 차단기: LLVD: 없음; BLVD: 2×63A/1P

  • DC SPD: 10kA, 8/20μs



정류기

  • 입력 전압: 85VAC ~ 300VAC, 정격 220VAC

  • 효율: >96%

  • 정격 전력: 3000W (176~300VAC)

  • 작동 온도: -40℃ ~ +75℃ (50℃ 미만에서 전체 출력)

  • 치수: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

  • 무게: ≤2kg

  • 냉각 방식: 강제 냉각

  • 역률: ≥0.99

  • THD: ≤5%



컨트롤러

  • 신호 입력: 4 AI (3 배터리 온도, 1 주변 온도), 7 DI

  • 알람 출력: 6 무전압 접점

  • 통신 포트: RS232/485, SNMP

  • 디스플레이 모드: LCD



환경

  • 작동 온도: -40℃ ~ +65℃ (50℃ 미만에서 전체 출력)

  • 보관 온도: -40℃ ~ +70℃

  • 작동 습도: 5% ~ 95% (비응축)

  • 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있는 경우, 고도가 200m 증가할 때마다 최대 작동 온도가 1℃ 감소합니다.)
