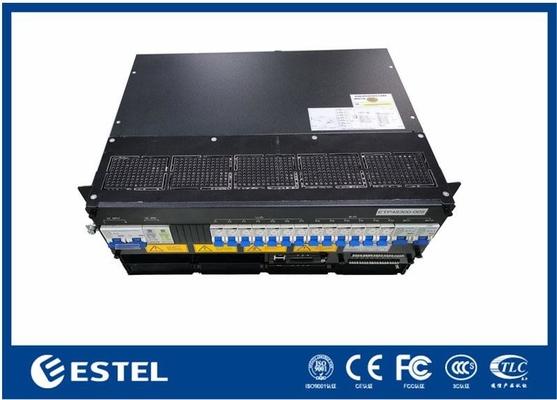

3~18kW DC 전력 시스템 6U 서브랙, 380VAC/220VAC 입력, 43~58VDC 출력, > 96% 효율, ≤2kg 수정 모듈

제품 개요

3?? 18kW DC 전력 시스템 6U 서브랙은 통신, IT 및 산업용으로 설계된 신뢰할 수 있고 확장 가능한 전력 솔루션입니다.그것은 380VAC 세 단계와 220VAC 단일 단계 입력을 지원, 안정적인 43 ~ 58VDC 출력을 제공하여 53.5VDC의 등급 값을 제공합니다. 최대 시스템 용량이 18kW이며 효율이 96% 이상으로 높은 성능, 에너지 절감,그리고 일관된 작동.

시스템은 최대 6개의 직렬 모듈을 갖춘 모듈 구조를 채택하고 있으며, 각각 3000W의 가중량과 2kg 미만의 무게를 가지고 있습니다. 모듈은 강제 냉각, 전력 인수는 ≥0입니다.99, 그리고 THD ≤5%, 깨끗하고 효율적인 DC 출력을 제공합니다. 앞 유지 보수 지원과 함께 가벼운 디자인은 설치와 서비스를 단순화합니다.IP20 보호는 안전성과 내구성을 보장합니다..

4개의 배터리 차단기 (4×125A/1P) 와 이중 로드 차단기 (2×63A/1P) 를 탑재하여 안전한 DC 분포를 제공합니다. 또한 배터리와 주변 온도를 위한 4개의 아날로그 입력을 통합합니다.7개의 디지털 입력, 6 건조 접촉 알람 출력. 모니터링은 RS232/485 및 SNMP를 통해 사용자 친화적 인 조작을위한 LCD 인터페이스를 통해 활성화됩니다.

가혹한 환경에 맞게 제작된 이 단체는 40°C에서 +65°C (전량 부하 50°C 이하) 까지 작동하며, 5~95%의 습도에 견딜 수 있으며, 3000m까지의 고도에서 설치를 지원합니다.그것의 컴팩트 6U 디자인과 19 인치 래크 호환성은 높은 효율을 필요로하는 중요한 전원 공급 애플리케이션에 대한 이상적인 선택, 확장성, 신뢰성

3-18kW 6U 서브랙

시스템

• 크기: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• 무게: ≤25kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드: 380VAC 3단계 또는 220VAC 1단계

• 입력 용량: 1×63A/3P

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량: 18kW (3kW × 6)

• 배터리 차단기: 4×125A/1P

• 로드 브레이커: LLVD: 없음; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

정제기

• 입력 전압: 85VAC ~ 300VAC, 220VAC

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 신호 입력: 4 AI (3 배터리 온도, 1 환경 온도), 7 DI

• 경보 출력: 6 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1°C 감소합니다.)
