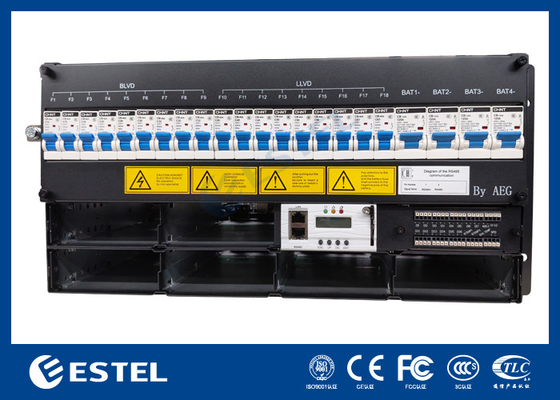

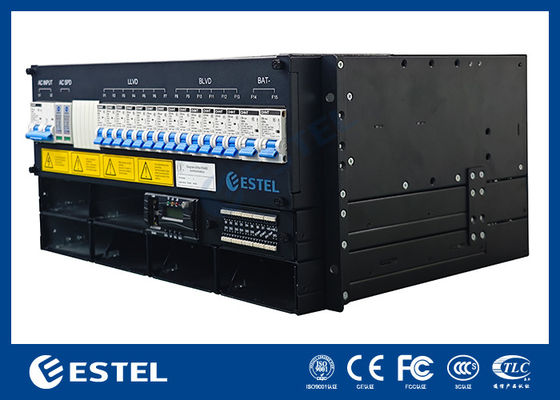

콤팩트 3 ′′ 9kW 6U 랙 마운트 DC 전원 솔루션, 높은 효율성> 96%, 모듈형 3000W 교정기, 유연한 AC 입력

제품 개요

3~9kW 6U 랙에 장착된 DC 전력 솔루션은 통신, IT 인프라 및 산업 현장에 신뢰할 수 있고 효율적인 에너지를 공급하도록 설계되었습니다.380VAC 3단계 및 220VAC 1단계 입력을 지원합니다., 정제 된 43 ~ 58VDC 출력을 가등급 53.5VDC로 제공하여 중요한 네트워크에서 안정적인 DC 공급에 적합합니다.

이 시스템은 각각 3000W의 등급 및 2kg 이하의 무게를 가진 3 개의 열 교환 수직 모듈을 통해 최대 출력 용량 9kW를 달성합니다. 강압 공기 냉각과 함께 높은 전력 요인 ≥ 0.99, 전체 하모닉 왜곡 ≤ 5%, 직렬기는 높은 부하에서도 안정적인 성능과 고품질의 전력 변환을 보장합니다.

듀얼 125A 배터리 브레이커와 여러 BLVD 로드 브레이커를 갖추고, 시스템은 유연한 DC 분배와 향상된 안전을 제공합니다.제어기 온도 모니터링을 통합합니다 (배터리 및 환경), 디지털 입력, 건조 접촉 알람, 통신 포트 (RS232/485, SNMP) 는 원격 관리를 가능하게합니다. 전면판 LCD는 직관적인 로컬 관리를 제공합니다.

내구성을 위해 설계된 하위 턱은 40°C에서 +65°C까지 작동하며, 5~95%의 비 응축 습도를 견딜 수 있으며, 3000m 고도까지 신뢰할 수 있는 성능을 유지합니다.전면 접속 유지보수, IP20 보호는 효율성, 확장성 및 미션 크리티컬 애플리케이션에 쉽게 배포 할 수있는 운영자를위한 실용적인 선택입니다.

시스템

• 크기: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• 무게: ≤25kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드: 380VAC 3단계 또는 220VAC 1단계

• 입력 용량: 1×63A/3P

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량: 9kW (3kW × 3)

• 배터리 차단기: 2×125A/1P

• 로드 브레이커: LLVD: 없음; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

정제기

• 입력 전압: 85VAC ~ 300VAC, 220VAC

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 신호 입력: 4 AI (3 배터리 온도, 1 환경 온도), 7 DI

• 경보 출력: 6 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1°C 감소합니다.)
