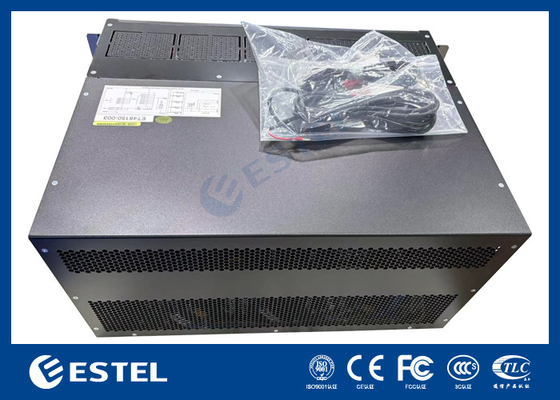

고용량 3–27kW 7U 랙 마운트 DC 전원 시스템, 모듈형 3000W 정류기, 광범위한 AC 입력, >96% 효율
제품 상세정보
3-27kW 랙 마운트 DC 전원 시스템
,모듈형 3000W 통신 정류기
,고효율 7U 통신 전원 시스템
고 용량 3 27kW 7U 랙 마운트 DC 전력 시스템, 모듈형 3000W 수정기, 넓은 AC 입력,> 96% 효율성
제품 개요
3 27kW 7U 랙 장착 DC 전력 시스템은 신뢰할 수있는 DC 공급이 필요한 통신 네트워크, 데이터 센터 및 산업 시설을 위해 고 용량 솔루션입니다.그것은 380VAC 세 단계와 220VAC 단일 단계 입력을 지원, 정렬된 전압의 정렬된 전압은,이 시스템은 96% 이상의 효율을 유지하면서 대규모 애플리케이션에 충분한 전력을 보장합니다..
이 시스템은 최대 9개의 직렬 모듈을 통합하고 있으며, 각 모듈은 3000W의 가중량과 ≤2kg의 가중량을 가지고 있습니다. 이 모듈들은 강제 냉각, 높은 전력 요인 ≥0을 갖추고 있습니다.99, 그리고 THD ≤5%, 깨끗하고 안정적인 DC 전력 변환을 보장합니다. 앞 유지 보수, 상부 케이블 입구 및 IP20 보호로 설계는 안전성, 서비스 가능성,그리고 19인치 랙에 쉽게 통합.

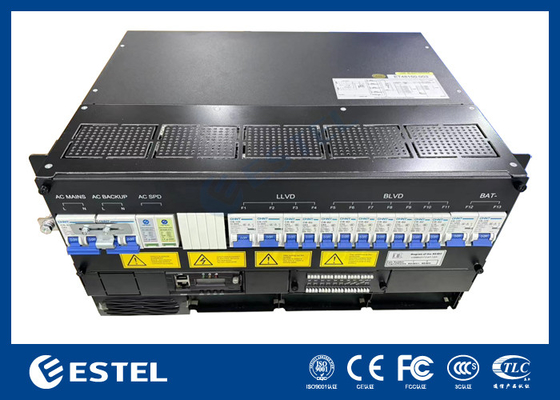

DC 배포는 6 개의 125A 배터리 차단기 및 4 개의 63A 로드 차단기를 포함하며 유연하고 안전한 로드 관리를 제공합니다. 지능형 컨트롤러는 4 개의 아날로그 입력, 7 개의 디지털 입력,6 건조 접촉 경보, RS232/485 및 SNMP를 통해 원격 통신. LCD 디스플레이를 통해 지역 모니터링이 활성화됩니다.
까다로운 환경을 위해 제작된 이 단위는 40°C에서 +65°C까지 작동하며, 5~95%의 비 응축 습도를 견딜 수 있으며, 3000m까지의 고도에서 안정적인 작동을 유지합니다.모듈형 아키텍처와 강력한 성능으로, 3 27kW 7U DC 전력 시스템은 확장 가능하고 신뢰할 수있는 에너지 솔루션을 필요로하는 중요한 인프라에 대한 이상적인 선택입니다.
시스템
-
크기: 482.0 ((W) × 350.0 ((D) × 7U ((H)
-
무게: ≤30kg (정직기 없이)
-
냉각 모드: 자연 냉각
-
설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치
-
케이블 방식: 상부 입구와 상부 출구
-
유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경
-
보호 수준: IP20
AC 분포
-
입력 모드: 380VAC 3단계 또는 220VAC 1단계
-
입력 용량: 1×63A/3P
-
입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz
-
AC SPD: 20kA/40kA, 8/20μs
DC 분포
-
출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC
-
최대 전력: 27kW (3kW × 9)
-
배터리 차단기: 6×125A/1P
-
로드 브레이커: LLVD: 없음; BLVD: 4×63A/1P
-
DC SPD: 10kA, 8/20μs
정제기
-
입력 전압: 85VAC ~ 300VAC, 220VAC
-
효율성: >96%
-
정량 전력: 3000W (176~300VAC)
-
작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)
-
차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
무게: ≤2kg
-
냉각 모드: 강제 냉각
-
전력 요인: ≥099
-
THD: ≤5%
-
동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A
컨트롤러
-
신호 입력: 4 AI (3 배터리 온도, 1 주변 온도), 7 DI
-
경보 출력: 6 건조 접촉
-
통신 포트: RS232/485, SNMP
-
표시 모드: LCD
환경
-
작동 온도: 40°C ~ +65°C (전력 50°C 이하)
-
저장 온도: ∼40°C ~ +70°C
-
작동 습도: 5% ~ 95% (비 응축)
-
고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
-
