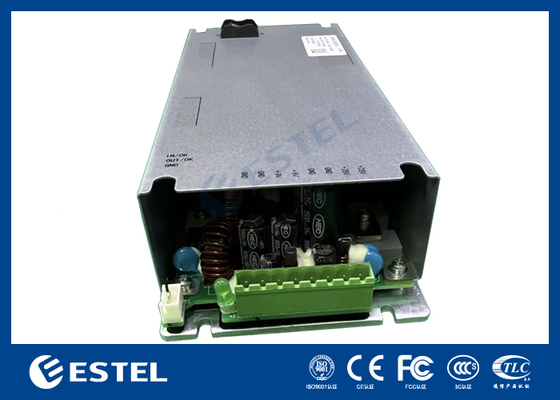

MR483000HG2B-GS 고효율 3000W 정류기 모듈, 85~290VAC 입력, 42~58VDC 출력, 강제 공기 냉각, CE/UL 인증

제품개요

MR483000HG2B-GS통신 전원 공급 시스템을 위해 표준 AC 전압을 안정적인 48Vdc로 변환하는 전원 공급 장치입니다.
부하 용량이 더 큰 경우 정류기 모듈을 병렬로 연결하거나 지능형 제어를 위해 추가 독립 모니터링 모듈을 사용할 수 있습니다.

정류기 모듈은 랙 및 캐비닛과 호환되도록 설계된 플러그인 모듈러 장치입니다.

운영 환경

전기적 특성

입력 매개변수

• 작동 전압: 85Vac ~ 290Vac

• 주파수: 45Hz ~ 66Hz (정격: 50/60Hz)

• 입력 전류: ≤18A

• 역률: ≥0.99(220Vac, 20%~100% 부하)

• THD: 5% 이하(50%~100% 부하 시)

출력 매개변수

• 출력 전압: 42VDC ~ 58VDC (정격: 53.5VDC)

• 선형 전력 경감:

  • 176VAC~290VAC에서 3000W

  • 175VAC에서 85VAC로 1250W로 감소

• 전압 조정: ≤±0.6%Vo

• 리플 및 잡음: 200mVp-p 이하(20MHz 대역폭 이하)

• 대기 전력: ≤4W

• 시작 시간: 3s ~ 8s

• 유지 시간: >10ms

• 전화 소음: ≤2mV

• 광대역 잡음 전압:

  • 50mV 이하(3.4kHz ~ 150kHz)

  • 20mV 이하(0.15MHz ~ 30MHz)

기계적 특성

• 크기: 41.5mm(H) × 106.4mm(W) × 291mm(D)

• 무게: <2kg

• 냉각: 팬 내장으로 강제 공랭(선형 속도 제어)

출력 특성

• 원본 매뉴얼에 포함된 그래프 및 곡선(출력 전류, 입력 전압 경감, 온도 경감, 효율 곡선)

기타 기능

보호 기능

• 입력 과전압:

  • 290~300Vac → 경고등, 출력 정상

  • 300Vac → 출력 꺼짐

• 저전압:

  • <80±5Vac → 출력 꺼짐

  • 80~90Vac → 자동 복구

• 출력 과전압:

  • 내부: 58.5VDC–60.5VDC, 잠금, 재전원 공급으로 복구

  • 외부: >500ms 동안 >63VDC, 잠금

• 전류 제한: 출력 곡선 참조

• 단락: 장시간 허용 오차, 자동 복구

• 과열: 보호됨

• 인증: CE, UL, CB

  • UL/EN/IEC 62368-1

• EMC: EN 55032 클래스 B, EN 55035, IEC 61000-3-2/3

• 낙뢰 보호: 5kA(8/20μs)

• MTBF: >500,000시간 @ 25℃

• 소음: 40℃에서 ≤55dB(A)

인터페이스 설명

골드 핑거 핀 레이아웃

모듈 패널 설명

전면 패널의 표시기:

• 전원(녹색)

  • 켜짐: 정상

  • 꺼짐: 입력 없음 / 입력 비정상

  • 4Hz 플래시: 수동 쿼리 상태

• 알람(노란색)

  • 꺼짐: 알람 없음

  • 켜짐: 전류 제한

  • 0.5Hz 플래시: 통신 손실

  • 4Hz 플래시: 주소 오류

결함(빨간색)

• 켜짐: 출력 없음/내부 오류

• 과전압 잠금: 1분 동안 플러그를 뽑으면 재설정됩니다.
