통신 전력 시스템 IP65 옥외 전원 인클로저, 12kW 200A 정류기
제품 상세정보
IP65 실외 통신 전원 시스템
,12kW 통신 전원 인클로저
,200A 정류기 전원 시스템
야외 통신 전원 시스템 IP65 12kW 200A 교정기와 함께 야외 전원 장치
112kW 200A 교정기와 함께 IP65 야외 전력 장착장

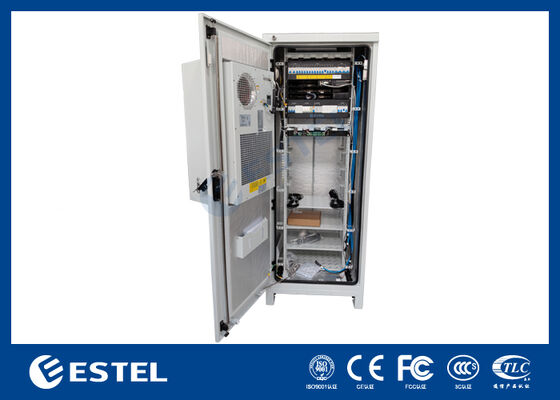

ET7575200A-38U-12kW/200A는 통신 장비에 안정적인 전원 공급을 제공 할 수 있는 야외 캐비닛으로 고객의 장비를 손상 및 극단적인 기상 조건으로부터 보호합니다.통신 IT 장비에 안정적이고 고품질의 DC 전원을 제공합니다.캐비닛은 DC 전원 공급이 필요한 야외 통신 장비의 물리적 연결에 이상적인 솔루션입니다.
212kW 수정기 전원 시스템의 매개 변수
통신 전력 시스템은 맞춤형 제품이며, 직렬기 용량, 태양광 전력 용량, 입력 브레이커, LLVD & BLVD 브레이커 및 브레이커 브랜드는 모두 고객의 요구 사항에 기반합니다.

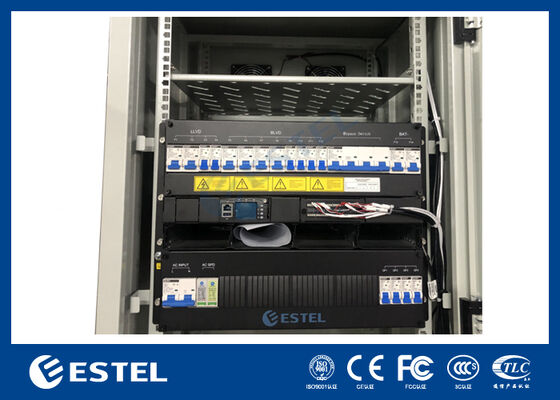

이 전력 캐비닛의 전력 시스템은 12kW 200A 순수 직렬 전력 시스템입니다. 그리고 그 매개 변수는 아래 표에 나열되어 있습니다.
| 항목 | 매개 변수 | |
| 신체적 |
크기 |
W × D × H = 482.6mm × 350.6mm × 8U (H) |
|
무게 |
≤ 42kg (모듈 없이) |
|
|
설치 |
19 ′′ 표준 래크 장착 |
|
|
케이블 라우팅 |
아래쪽과 위쪽 |
|
|
유지보수 |
앞쪽 유지보수, 뜨거운 교환 |
|
|
IP 등급 |
IP20 | |
| AC 전력 분배 |
입력 |
1단계, 220VAC |
|
입력 MCB |
2 × 125A/3P |
|
|
빈도 |
45~65Hz, 명산값: 50Hz/60Hz |
|
|
AC SPD |
20kA/40kA, 8/20μs |
|
|
AC 출력 |
/ | |
|
DC 전력 배포 |
출력 |
-43VDC ~ -58VDC, 명소 출력: -53.5VDC |
| 최대 용량 | 12kW 수정 시스템 (4×3kW); | |
|
배터리 MCB |
2 × 125A/1P |
|
| 부하 MCB |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
DC SPD |
10kA/20kA, 8/20μs |
|
|
정제기 모듈 |
입력 전압 |
85VAC - 300VAC, 명함 값: 220VAC |
|
효율성 |
≥ 96% |
|
|
정량 출력 |
3000W |
|
|
작업 온도 |
-40°C ~ +75°C (50°C @전량 출력) |
|
|
크기 |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
무게 |
≤ 2.1kg |
|
|
냉각 |
강제 공기 냉각 |
|
|
전력 요인 |
≥ 0.99 @220VAC, 20% ~ 100% 부하 |
|
|
힘 감시 |
신호 입력 |
4차원 인공지능 (3개의 배터리 온도 센서, 1개의 주변 온도 센서) 8방향 DI |
|
경보 출력 |
8방향 DO |
|
|
통신 항구 |
LAN, USB, RS485, SNMP |
|
|
표시 모드 |
LCD | |

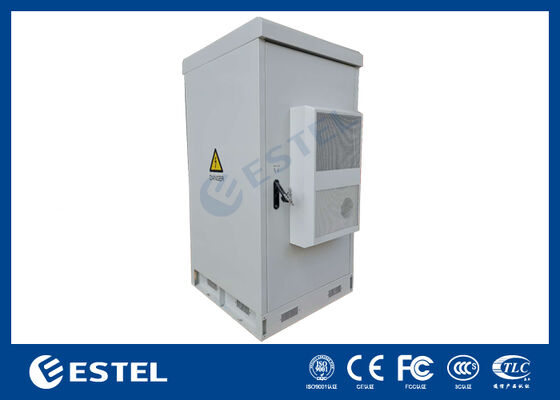

338U IP65 외부 전력 장치의 매개 변수
1) 캐비닛 특징:
| 구성 | 항목 | 기술 매개 변수 |
| 캐비닛 | 모델 | ET7575200A-38U |
| 보호 수준 | IP55 | |
| 외부 차원 | H750mm × W750mm × D2000mm (자격화 할 수 있습니다) | |
| 내부 차원 | 19인치 레일, 35U | |
| 소재 | 진열제 강철, 내부판:10.0mm, 외면판: 1.2mm, 바닥 두께: 2.0mm, 이중 벽 | |
| 단열 | PEF | |
| 코팅 | 폴리에스터 분말 코팅 | |
| 색상 | RAL7035 | |
| 잠금 | 3점 잠금 시스템 | |
| 힌지 | 내부 힌지 | |
| 설치 옵션 | 설치용 액세서리와 함께 설치된 바닥 | |
| 케이블 라우팅 | 캐비닛의 바닥에서 케이블과 밖으로 | |
| 유지보수 | 한 개의 정문 | |
| 냉각 | 냉각 용량 | 1500W |
| 전원 공급 | 48VDC | |
| PDU | 전력 분배 장치 | 125A 6차원 UK 플러그 |
| 센서 | 문 센서, 물 센서, 온도 및 습도 센서, 연소 센서 | |
| 다른 것 | 조명 | LED 램프: 스위치와 함께 48VDC |
| 환경 | 작업 온도 | -40°C ~+55°C (+ 태양 복사) |
| 저장 온도 | -40°C~+70°C | |
| 작업 습도 | 5%~95% (집화 없이) | |
| 작업 고도 | 0~4000미터 | |
2) 보호 장치:
- 먼지, 기름 및 다른 부식성 물질으로부터 완전한 보호
- 장착된 장비와 접촉하는 것을 막는 완전한 보호
- 물로부터 보호, 어떤 방향에서든 뚜?? 에 대한 노즐에 의해 투영되는 물까지
- 벽에 장착 된, 자유 서 있는, 구덩이, 전신 기둥 장착 가능
- 실크 스크린 로고, 애노디화 또는 조각 서비스 제공
4. 12kW 200A 교정기와 함께 IP65 야외 통신 전력 시스템의 응용
야외 캐비닛은 통신 사업자, 이동 통신 사이트, 야외 작은 보호소, 철도 전기 제어 캐비닛, 통신 기지 역,야외 공기 감지 스테이션태양광 제어 캐비닛 등
-
