30kw 6U 고효율 통신 전력 시스템 랙 마운트 통신 전력 솔루션
제품 상세정보
30kw 통신 전력 시스템 랙 마운트
,고효율 통신 정류기 시스템
,보증이 포함된 6U 통신 전력 솔루션
30kw 6U 고효율 통신 전원 시스템 랙 마운트 통신 전원 솔루션
제품개요~의30kw 6U 고효율 통신 전력 시스템
30kW DC 랙 전원 시스템은 신뢰할 수 있는 DC 배전이 필요한 통신 인프라, 데이터 센터 운영 및 산업 애플리케이션을 위해 특별히 설계된 탄력적인 고용량 DC 전원 솔루션을 제공합니다. 220VAC 단상 입력을 수용하고 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며 공칭 작동 지점은 –53.5VDC입니다. 최대 출력 용량 30kW를 제공하는 이 시스템은 수요가 많은 설치를 안정적으로 지원하는 동시에 96%가 넘는 전력 변환 효율을 달성합니다.

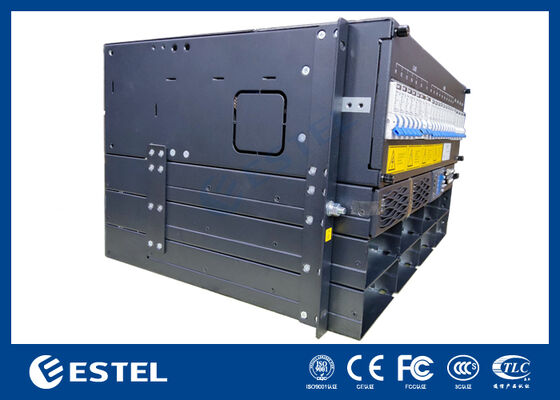

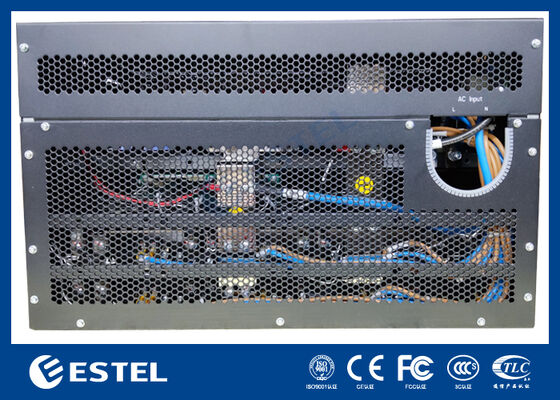

모듈식 중복 설계를 특징으로 하는 이 시스템은 N+1 중복성을 위해 구성된 최대 10개의 3000W 정류기 모듈을 지원하며 각 소형 모듈의 무게는 2kg 미만입니다. 정류기는 강제 공기 냉각을 활용하고, 거의 1에 가까운 역률(≥0.99)을 달성하고, 효율적이고 깨끗한 전력 변환을 위해 낮은 총 고조파 왜곡(THDi ≤5%)을 유지합니다. 전면 액세스 유지 관리, 상단 패널 케이블 연결 및 IP20 유입 보호 기능을 갖춘 6U 랙 장착형 섀시는 작동 안전성, 서비스 용이성 및 표준 19인치 캐비닛에 대한 간단한 통합을 강조합니다.

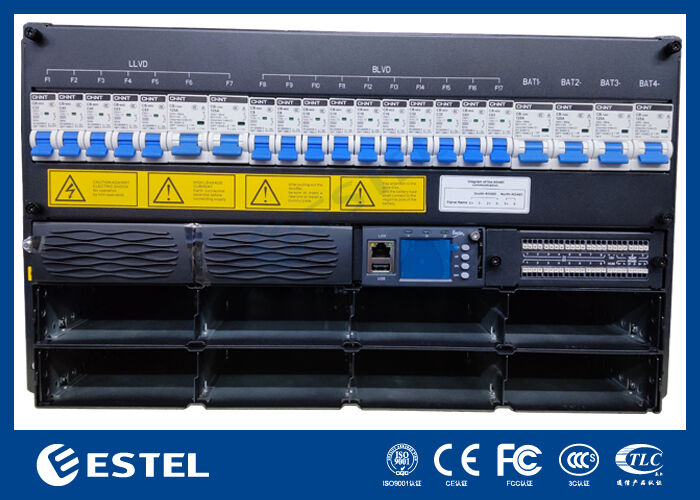

DC 배전반에는 4개의 125A 단극 배터리 회로 차단기가 장착되어 있으며 안전하고 유연한 전원 관리를 위해 LLVD(부하 저전압 차단) 및 BLVD(배터리 저전압 차단) 기능이 모두 포함되어 있습니다. 시스템 인텔리전스는 아날로그 센서 입력 4개, 디지털 상태 입력 8개, 구성 가능한 무전압 릴레이 8개를 갖춘 전용 컨트롤러를 통해 제공됩니다. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 가능하며, 통합 LCD 디스플레이를 통해 로컬 상태 보기 및 구성이 가능합니다.
까다로운 조건에서도 작동하도록 설계된 이 시스템은 –40℃ ~ +65℃의 확장된 온도 범위에서 작동하고, 상대 습도 5% ~ 95%(비응결)를 견디며 최대 3000미터 고도에서 전체 성능을 유지합니다. 확장 가능한 모듈식 아키텍처와 검증된 신뢰성을 결합한 이 30kW DC 전력 시스템은 전력 가용성이 가장 중요한 인프라를 위한 강력하고 확장 가능한 에너지 솔루션입니다.
주요 특징30kw 6U 고효율 통신 전력 시스템
|
AC 입력 |
전압
|
220VAC 단상 입력
|
||
| 빈도 | 45Hz~65Hz, 정격값: 50Hz/60Hz | |||
| AC SPD | 20KA/40KA, 8/20μs | |||
|
DC |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
|
출력 용량 (맥시먼)
|
30kw(10 x 3kw, N+1 이중화 지원) | |||
|
배터리 MCB
|
4x125A 1P | |||
| LLVD | 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P | |||
| BLVD | 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P | |||
| DC SPD | 10kA/20kA, 8/20μs | |||
|
정류기 모듈 |
입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 최대 성능) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
제어 장치
-
신호 입력: AI 4개(주변 온도 3개, 습도 1개), DI 8개
-
알람 출력: 8 건식 접점
-
통신 포트: RS232/485, SNMP
-
디스플레이 모드: LCD
환경
-
작동온도 : –40℃ ~ +65℃ (50℃ 이하 최대 출력)
-
보관온도 : –40℃ ~ +70℃
-
작동 습도: 5% ~ 95%(비응축)
-
고도 : 0 ~ 3000m (고도가 2000m ~ 3000m 범위일 경우 고도가 200m 높아질수록 최대 작동 온도는 1℃씩 감소합니다.)
-
