통신 전력 패널 30kW 수정 전력 및 태양 전력 하이브리드 DC 통신 전력 시스템

1ESTEL 통신 전력 시스템의 개요

ESTEL의 맞춤형 하이브리드 에너지 통신 전력 캐비닛은 주로 야외 캐비닛, 통신 전력 시스템, 전력 유통 장치, 냉각 시스템 및 환경 모니터링 장치로 구성됩니다.이 유형의 캐비닛은 사용자 정의 할 수 있습니다, 그리고 그것의 구성은 다른 고객의 다른 필요에 기반합니다.

• 외관용 캐비닛
• 통신 전력 시스템
• 전력 분배 장치
• 냉각 시스템
• 환경 모니터링 단위
• 배터리
• 인버터
• 그 외

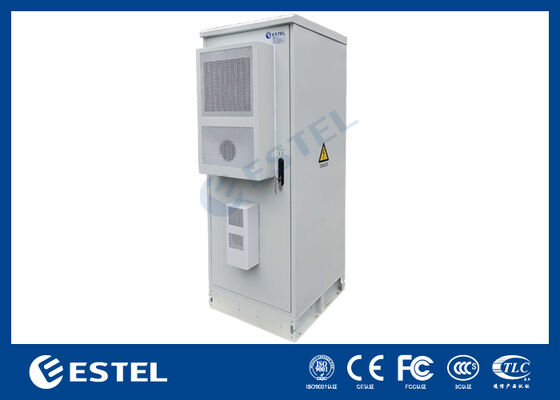

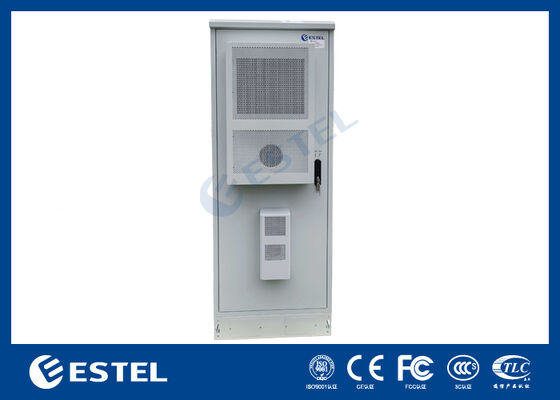

2. 야외 캐비닛의 특징

• 모델: ET7575200A-38U
• 크기: 750*750*2000mm
• 소재: 갈바니제철판

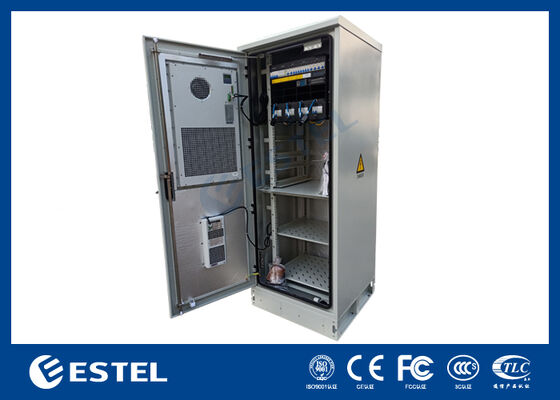

• 공간: 두 개의 칸막이, 통신 전력 시스템에 대한 상부 칸막이, 배터리에 대한 하부 칸막이
• 문: 한 개의 정문
• 잠금: 3점 잠금
• 힌지: 내장 힌지
• 코팅: 폴리에스터 분말 코팅
• 색상: RAL7035
• 설치: 바닥에 장착

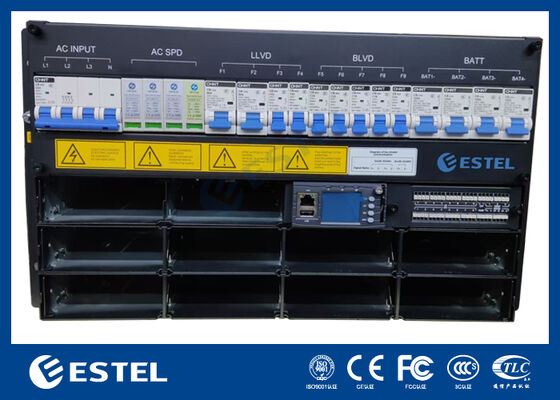

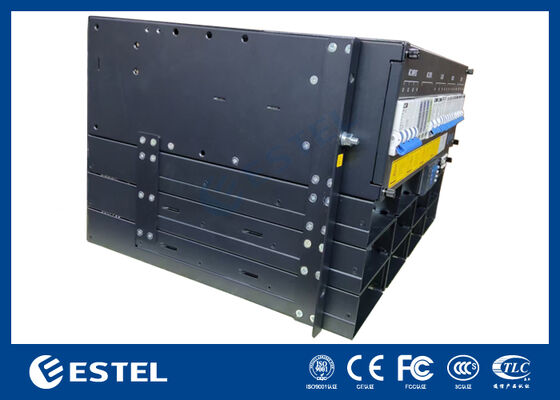

3통신 전력 시스템의 특징

• 에너지 자원: 네트워크 전력 & 태양 전력
• 전력 시스템 용량: 최대 30kW (10×3kW)
• 입력 전력: 220VAC, 단相
• DC 출력: 48VDC
• 로드 브레이커: 63A, 32A, 16A, 10A (고객 요구 사항에 따라)
• 배터리: 리?? 이온, 납산
• 유지보수 전원 소재

4PDU의 특징

다양한 표준의 전원 소켓을 가진 PDU가 있으며, 다양한 SPD 구성 요소의 옵션을 제공합니다.

5냉각 시스템의 특징

ESTEL는 고객의 국가 기후 특성과 IT 장비 열 분산 데이터 및 고객의 프로젝트 전력 공급 조건에 따라 다양한 냉각 시스템을 제공합니다.

• 110VAC, 220VAC의 에어컨, 500W에서 5000W의 냉각 용량
• -48VDC의 에어컨, 냉각 용량 300W에서 3000W
• 220VAC 및 -48VDC의 열 교환기, 열 전달 용량이 80W/K에서 190W/K까지
• 220VAC 및 -48VDC의 복합 에어컨, 냉각 용량 800W에서 5000W

6환경 모니터링 부서의 특징

• 내장된 4G 무선 통신 모듈과 함께 (전형 버전에는 포함되지 않는 옵션)
• 이더넷 전송을 지원합니다
• 여러 RS-485 시리즈 포트, 여러 브랜드의 지능형 프로토콜 통합을 지원합니다. 전원, 에어컨, 배터리 BMS 등.
• 여러 AI/DI/DO 신호 값 입력 및 출력 포트
• 여러 위성 시스템을 지원: GPS, 베이두 (선택, 표준 버전에는 포함되지 않습니다)
• 모든 항구에는 EMI, EMS 및 번개 돌풍 보호 장치가 제공됩니다.
• -36VDC ~ -72VDC 전원 공급
• 1U 표준 래크 장착
• 휴대 전화 APP 한 버튼 배달 및 유지 보수 지원 (오프셔널, 표준 버전에는 포함되지 않습니다)
• 로컬 배달 및 유지보수, 로컬 펌웨어 업그레이드 및 네트워크를 통해 원격으로 업그레이드를 지원합니다.
• B 인터페이스 현장 감독 플랫폼 및 전력 플랫폼에 대한 여러 사업자 (중국 모바일 등), 타워 회사 등) 의 사양을 준수합니다.
