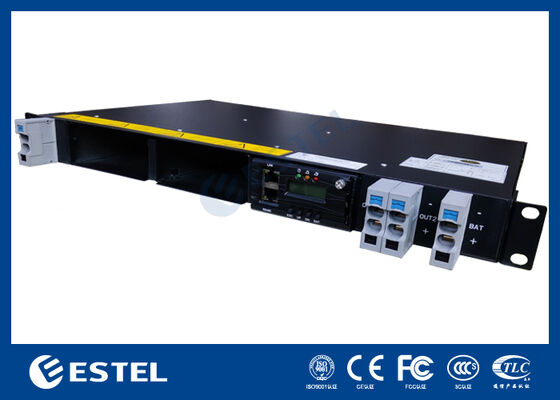

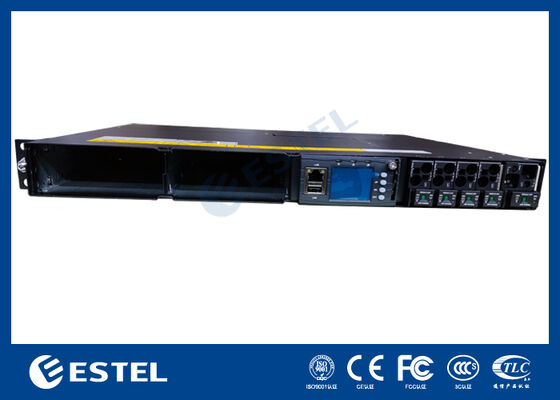

1U 랙 마운트 융합 DC 전원 시스템, 듀얼 리렉티파이어 슬롯 모니터링 유닛 RS485 또는 LAN 인터페이스
제품 상세정보
1U 랙 마운트 DC 전원 시스템
,듀얼 리렉티퍼 슬롯 전원 시스템
,RS485 LAN 인터페이스 전원 시스템
듀얼 정류기 슬롯 모니터링 장치 RS485 또는 LAN 인터페이스를 갖춘 1U 랙 마운트 통합 DC 전원 시스템
개요1U 랙 마운트 통합 DC 전원 시스템
이것1U 높이의 랙 마운트 통합 DC 전원 시스템소형, 고효율 및 원격 모니터링 전력 공급이 필요한 애플리케이션을 위해 설계되었습니다. 전원 입력 단자, 이중 정류기 슬롯, 출력 포트, 배터리 연결, 모니터링 인터페이스 및 신호 IO를 하나의 섀시에 통합합니다.
이 장치는 통신 기지국, 소규모 데이터 센터 및 분산 에너지 캐비닛에 이상적입니다. 원격 통신과 유연한 IO 확장을 지원하는 동시에 안정적인 -48VDC 출력을 보장합니다.
기능1U 랙 마운트 통합 DC 전원 시스템
1U 컴팩트 디자인
높이가 1U에 불과한 표준 19인치 랙에 적합하며 공간이 제한된 설치에 적합합니다.
듀얼 핫스왑 정류기 슬롯
2개의 정류기 모듈(사진에 하나는 설치됨)을 수용하여 이중화 또는 부하 확장을 지원합니다.
통합 모니터링 패널
시스템 상태, 전압/전류 표시 및 로컬 구성을 위한 버튼이 있는 전면 장착형 LED 디스플레이.
다중 프로토콜 통신
장착LAN(이더넷)그리고RS485NMS/BMS와의 통합을 위해 SNMP 또는 Modbus를 지원하는 포트.
다중 출력 연결
앞면고전류 DC 출력 단자(예: OUT1+, OUT1–) 안정적인 부하 연결을 위한 플러그형 커넥터가 있습니다.
포괄적인 IO 터미널 블록

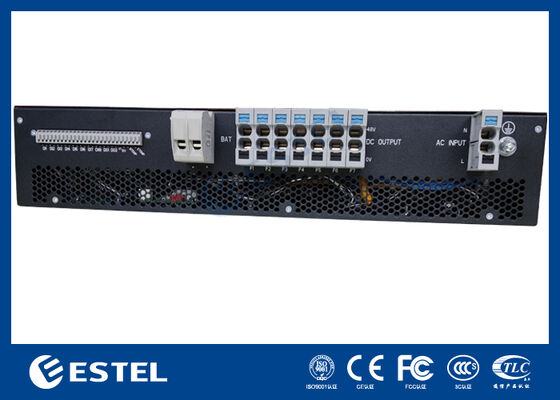

후면 단자대 있음불평,온도 센서,배터리 전압, 그리고SPD(서지 보호 장치)모니터링 포인트.
접지 및 안전 라벨
안전 규정 준수 및 현장 유지 관리 용이성을 위해 명확한 고전압 및 접지 기호를 표시합니다.
1U 랙 마운트 통합 DC 전원 시스템의 제품 장점
고도로 통합된
전력 변환, 제어, 모니터링 및 보호를 단일 장치에 결합합니다.
원격 및 로컬 모니터링
LCD를 통해 로컬로 접속하거나 RS485/LAN 인터페이스를 통해 원격으로 접속할 수 있습니다.
손쉬운 유지 관리 및 확장
플러그인 정류기와 전면 연결을 통해 빠른 설치와 문제 해결이 가능합니다.
유연한 배포
타워 장착 캐비닛, 실외 5G 인클로저 또는 마이크로 데이터 센터 UPS 시스템에 적합합니다.
비용 효율적이고 모듈식입니다.
처음에는 정류기 하나만 사용하여 확장할 수 있으며 필요할 경우 2개로 확장할 수 있습니다.
기술 사양1U 랙 마운트 통합 DC 전원 시스템
|
목 |
사양 |
|
폼 팩터 |
1U, 19" 랙 마운트 |
|
정류기 슬롯 |
2개(핫 스왑 가능, 이미지에 1개 채워짐) |
|
출력 전압 |
-48VDC(공칭) |
|
입력 전압 |
90~290VAC(정류기 사양 기준) |
|
DC 출력 단자 |
고전류 OUT1+ / OUT1– (x2세트) |
|
모니터링 인터페이스 |
LCD + 버튼(ESC, UP, DN, ENT) |
|
통신 포트 |
랜(RJ45), RS485 |
|
신호 IO |
DI/DO, 온도, 배터리 전압, SPD 신호 |
|
냉각 |
자연 또는 강제 대류(구성에 따라) |
|
접지 |
전면 접지점 + 안전 표시 |
|
일반적인 전력 등급 |
1.5kW – 3kW(정류기 슬롯당, 모듈에 따라 다름) |
응용 시나리오
5G/4G 통신 기지국
배터리 백업 시스템 제어
마이크로 데이터 센터
산업용 네트워크 엣지 노드
스마트 교통 통제 캐비닛
원격 모니터링 대피소
결론
이 1U DC 전원 시스템은 까다로운 통신 및 산업 환경에서 안정적인 -48VDC 전원 공급 장치를 위한 작지만 강력한 솔루션을 제공합니다. 통합 모니터링, 모듈형 정류기 지원 및 포괄적인 IO를 갖춘 이 솔루션은 현대 분산 전력 시스템을 위한 미래 지향적 솔루션입니다.
-
