원격 관리 및 제어로 통신을 위한 통신 수정 시스템

제품 개요

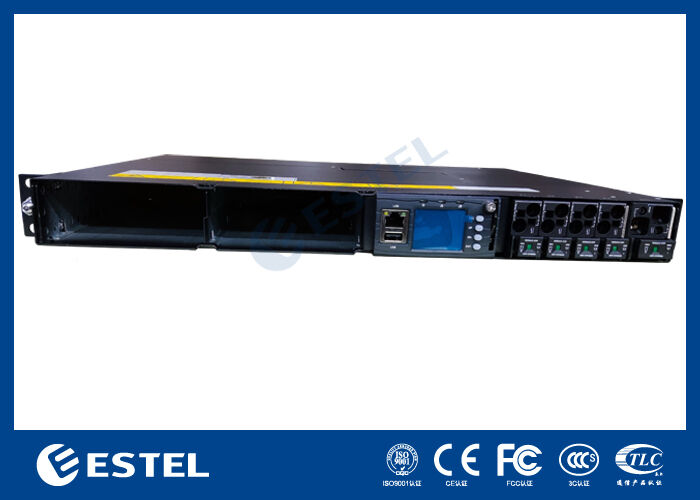

ET4860-M3J21 DC 랙 전력 시스템은 통신 인프라, 데이터 센터 운영,안정적인 DC 전력 배포가 필요한 산업용 용도. 220VAC 단相 입력을 수용하고 43VDC에서 58VDC 사이를 조절할 수있는 안정적인 DC 출력을 제공하며 53.5VDC의 명목 작동점을 제공합니다. 최대 출력 용량이 6kw입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..

모듈형 및 과잉 설계로 구성된 이 시스템은 N+1 과잉을 위해 구성된 최대 2*3000W 직렬 모듈을 지원하며, 각 컴팩트 모듈의 무게는 2kg 이하입니다.직렬기는 강압 공기 냉각을 사용합니다., 거의 단위 전력 요인 (≥ 0.99) 을 달성하고 효율적이고 깨끗한 전력 변환을 위해 낮은 총 하모닉 왜곡 (THDi ≤ 5%) 을 유지합니다. 전면 액세스 유지보수, 상단 패널 케이블,IP20 침투 보호, 6U 랙 장착 체시는 운영 안전, 서비스 용이성 및 표준 19 인치 캐비닛에 대한 간결한 통합을 강조합니다.

시스템

• 차원: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• 무게: ≤10kg (정직기 없이)

• 냉각 모드: 자연 냉각

• 설치 방식: 19 인치 랙 또는 캐비닛 내부에 설치

• 케이블 방식: 상부 입구와 상부 출구

• 유지보수 방식: 앞쪽 유지보수, 지원 모듈 등급 변경

• 보호 수준: IP20

AC 분포

• 입력 모드:220VAC 단相, 63A/1PN

• 입력 주파수: 45~66Hz, 등급 값: 50Hz/60Hz

DC 분포

• 출력 전압: ¥43 ~ ¥58VDC, 등급 값: ¥53.5VDC

• 최대 용량:6kW ((2*3kW, N+1 리던스)

• 배터리 차단기:1*100A/1PN

• 로드 브레이커:BLVD:2*32A/1PN+2*63A/1PN

정제기

• 입력 전압:85VAC ~ 300VAC, 220VAC 등급

• 효율성: >96%

• 정량 전력: 3000W (176~300VAC)

• 작업 온도: ∼40°C ~ +75°C (전력 50°C 이하)

• 차원: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 무게: ≤2kg

• 냉각 모드: 강제 냉각

• 전력 요인: ≥099

• THD: ≤5%

• 동전 출력: 43~58VDC, 평점 53.5VDC, 최대 55A

컨트롤러

• 모델: MC2900

• 신호 입력: 4 AI (3 주변 온도, 1 습도), 8 DI

• 경보 출력: 8 건조 접촉

• 통신 포트: RS232/485, SNMP

• 표시 모드: LCD

환경

• 작동 온도: 40°C ~ +65°C (전력 50°C 이하)

• 저장 온도: ∼40°C ~ +70°C

• 작동 습도: 5% ~ 95% (비 응축)

• 고도: 0 ~ 3000m (고도가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 고도가 200m 증가함에 따라 1 °C 감소합니다.)
