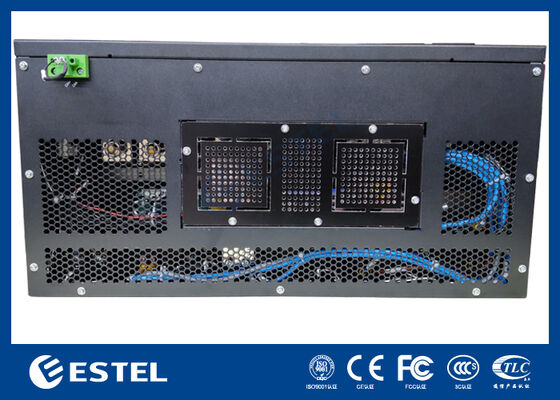

DC48V 18kw 리렉티파이터 시스템 스위치 전원 공급 장치
제품 상세정보
원격 관리 기능이 있는 48V 통신 정류 시스템
,통신 네트워크용 18kW DC 정류기
,보증이 포함된 통신 전원 정류 시스템
통신 네트워크용 DC48V 18kw 정류기 시스템 스위치 전원 공급 장치
제품개요DC48V 18kw 정류기 시스템 스위치 전원 공급 장치

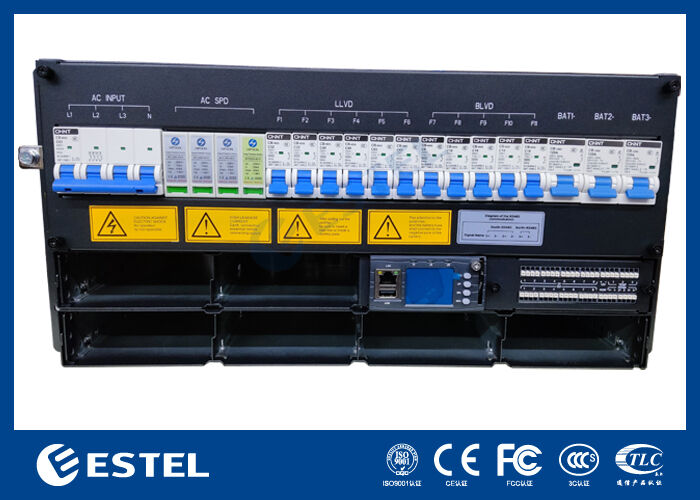

ET48450-M7F65DC 랙 전원 시스템은 신뢰할 수 있는 DC 배전이 필요한 통신 인프라, 데이터 센터 운영 및 산업 애플리케이션을 위해 특별히 설계된 탄력적인 고용량 DC 전원 솔루션을 제공합니다. 380VAC 3상 입력을 수용하고 –43VDC ~ –58VDC 사이에서 조정 가능한 안정적인 DC 출력을 제공하며 공칭 작동 지점은 –53.5VDC입니다. 최대 출력 용량 18kW를 제공하는 이 시스템은 수요가 많은 설치를 안정적으로 지원하는 동시에 96%가 넘는 전력 변환 효율을 달성합니다.
모듈식 중복 설계를 특징으로 하는 이 시스템은 N+1 중복성을 위해 구성된 최대 6*3000W 정류기 모듈을 지원하며 각 소형 모듈의 무게는 2kg 미만입니다. 정류기는 강제 공기 냉각을 활용하고, 거의 1에 가까운 역률(≥0.99)을 달성하고, 효율적이고 깨끗한 전력 변환을 위해 낮은 총 고조파 왜곡(THDi ≤5%)을 유지합니다. 전면 액세스 유지 관리, 상단 패널 케이블 연결 및 IP20 유입 보호 기능을 갖춘 5U 랙 장착형 섀시는 작동 안전성, 서비스 용이성 및 표준 19인치 캐비닛에 대한 간단한 통합을 강조합니다.
DC 배전반에는 3*125A/1P 배터리 회로 차단기가 장착되어 있으며 LLVD가 포함되어 있습니다.그리고안전하고 유연한 전원 관리를 위한 BLVD 기능. 시스템 인텔리전스는 아날로그 센서 입력 4개, 디지털 상태 입력 8개, 구성 가능한 무전압 릴레이 8개를 갖춘 전용 컨트롤러를 통해 제공됩니다. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 가능하며, 통합 LCD 디스플레이를 통해 로컬 상태 보기 및 구성이 가능합니다.
힘DC48V 18kw 정류기 시스템 스위치 전원 공급 장치
| 교류 분포 |
입력 모드
|
삼상 380V 63A/4P | ||
| 입력 주파수 | 45~65Hz, 정격값: 50Hz/60Hz | |||
| AC SPD | 20kA/40kA, 8/20μs | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
| 최대 용량 | 18kw(6*3kw, N+1 이중화) | |||
| 배터리 차단기 | 3*125A/1P | |||
| 부하 차단기 |
LLVD: 2*32A/1P+2*40A/1P+2*63A/1P BLVD: 1*6A/1P+2*10A/1P+2*16A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
제어 장치~의DC48V 18kw 정류기 시스템 스위치 전원 공급 장치
|
제어 장치 |
모델 | MC2900 | ||
| 신호 입력 | AI 4개(주위온도 3개, 습도 1개) , DI 8개 | |||
| 경보 출력 | 8 건식 접촉 | |||
| RS485 | 지원됨 | |||
| SNMP | 지원됨 | |||
| 디스플레이 모드 | LCD | |||
정류기 모듈~의DC48V 18kw 정류기 시스템 스위치 전원 공급 장치
-
입력 전압: 85VAC ~ 300VAC, 정격 220VAC
-
효율성: >96%
-
정격 전력: 3000W(176~300VAC)
-
작동 온도: –40℃ ~ +75℃ (50℃ 이하 최대 출력)
-
크기: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)
-
무게: 2kg 이하
-
냉각 모드: 강제 냉각
-
역률: ≥0.99
-
THD: ≤5%
-
DC 출력: –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A
환경~의DC48V 18kw 정류기 시스템 스위치 전원 공급 장치
-
작동온도 : –40℃ ~ +65℃ (50℃ 이하 최대 출력)
-
보관온도 : –40℃ ~ +70℃
-
작동 습도: 5% ~ 95%(비응축)
-
고도 : 0 ~ 3000m (고도가 2000m ~ 3000m 범위일 경우 고도가 200m 높아질수록 최대 작동 온도는 1℃씩 감소합니다.)
