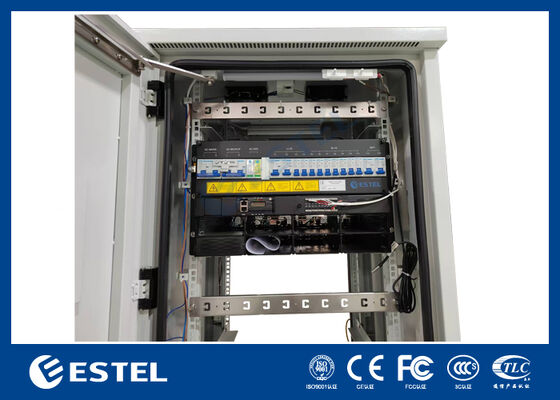

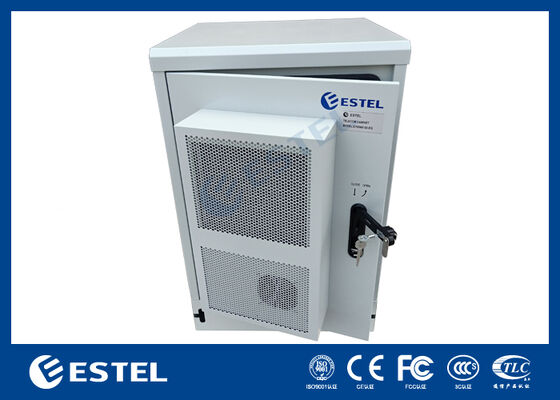

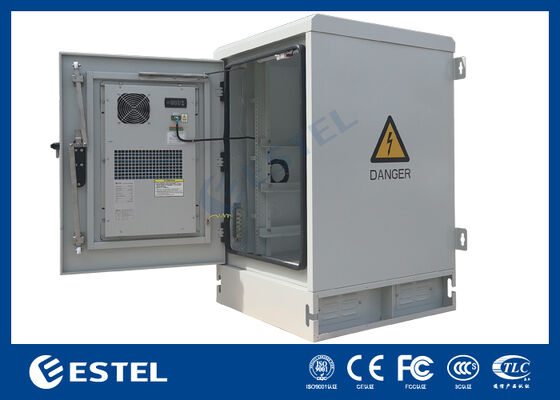

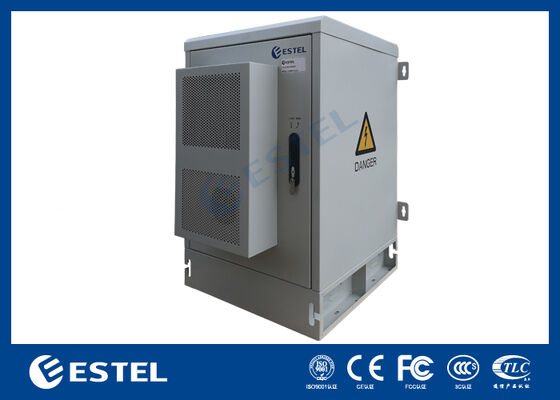

32kW 통신 전원 패널, DC48V 통신 장비 공급용, 양문형
기본 특성
원산지:
중국
브랜드 이름:
ESTEL
인증:
CE UL FCC
모델 번호:
ET6565100-12U-32kW
부동산 거래
최소 주문 수량:
1세트
가격:
715-4286 usd
지불 조건:
T/T, Western Union, , D/P, D/A, L/C.
공급능력:
달 당 3000 세트
제품 요약
통신 장비의 DC48V 공급을 위한 32kW 통신 전원 패널 1. 캐비닛 특징 항목 매개변수 치수(mm) 650*650*850 베이스(mm) 650*650*150 내부 공간 19’’, 10U 재료 아연 도금 강판 냉각 500W 에어컨, 220VAC 50Hz 문 전면 도어 1개 & 후면 도어 1개 경첩 내장형 잠금 장치 3점 보안 잠금 장치 코팅 정전기 분말 스프레이, RAL 7035 포장 나무 상자 2. 전원 서브랙 특징 항목 매개변수 크기 W × D × H = 482.6mm × 350.6mm × 6U (H) 무게 ≤ 30kg (모...
제품 상세정보
강조하다:
32kW 통신 전원 패널
,DC48V 통신 전원 공급
,양문형 통신 전원 시스템
Cabinet Dimension:
WxDxH=650*650*1000mm (사용자 정의 가능)
Internal Space:
19'' 표준 랙, 12U 공간
Material:
아연 도금 시트
Power Capacity:
32KW
Rectifier Module:
8개 3kW 모듈
Cooling Method:
에어컨 또는 강제 팬 시스템
IP Grade:
IP65
Packaging:
나무 케이스
제품 설명
통신 장비의 DC48V 공급을 위한 32kW 통신 전원 패널
1. 캐비닛 특징
| 항목 | 매개변수 |
| 치수(mm) | 650*650*850 |
| 베이스(mm) | 650*650*150 |
| 내부 공간 | 19’’, 10U |
| 재료 | 아연 도금 강판 |
| 냉각 | 500W 에어컨, 220VAC 50Hz |
| 문 | 전면 도어 1개 & 후면 도어 1개 |
| 경첩 | 내장형 |
| 잠금 장치 | 3점 보안 잠금 장치 |
| 코팅 | 정전기 분말 스프레이, RAL 7035 |
| 포장 | 나무 상자 |
2. 전원 서브랙 특징
| 항목 | 매개변수 |
| 크기 | W × D × H = 482.6mm × 350.6mm × 6U (H) |
| 무게 | ≤ 30kg (모듈 제외) |
| 냉각 | 자연 냉각 |
| 설치 | 19’’ 표준 랙 장착 가능 |
| 케이블 라우팅 | 하단 인입 및 상단 인출 |
| 유지보수 | 전면 유지보수, 핫 스왑 가능 |
| IP 등급 | IP20 |
3. AC 전원 분배 특징
| 항목 | 매개변수 |
| 입력 | 단상 220VAC |
| 입력 MCB | 1× 125A/3P |
| 주파수 | 45-65Hz, 정격 값: 50Hz/60Hz |
| AC SPD | 40kA/80kA, 8/20μs |
| AC 출력 | 2× 32A/1P |
4. DC 전원 분배 특징
| 항목 | 매개변수 |
| 출력 | -43VDC ~ -58VDC, 정격 출력: -53.5VDC |
| 최대 용량 | 36kW 정류기 시스템 (12× 3kW); |
| 배터리 MCB | 8× 125A/1P |
| 부하 MCB |
LLVD: 10× 125A/1P; BLVD: 9× 63A/1P, 2× 16A/1P; |
| DC SPD | 20kA/40kA, 8/20μs |
5. 정류기 모듈
| 항목 | 매개변수 |
| 입력 전압 | 85VAC - 300VAC, 정격 값: 220VAC |
| 효율 | ≥ 96% |
| 정격 출력 전력 | 3000W (176VAC - 300VAC) |
| 작동 온도 | -40℃ ~ +75℃ (50℃ @전 부하 출력) |
| 크기 | W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
| 무게 | ≤ 2.1kg |
| 냉각 | 강제 공기 냉각 |
| 역률 | ≥ 0.99 @220VAC, 20% - 100% 부하 |
| 무게 | ≤ 2kg |
| 냉각 | 강제 공기 냉각 |
| MPPT 정확도 | ≥ 0.99 |
6. 전원 모니터링 특징
| 항목 | 매개변수 |
| 신호 입력 |
4-way AI (3개의 배터리 온도 센서, 1개의 주변 온도 센서); 8-way DI |
| 알람 출력 | 8-way DO |
| 통신 포트 | LAN, USB, RS485, SNMP |
| 디스플레이 모드 | LCD |
7. 환경 특징
| 항목 | 매개변수 |
| 작동 온도 | -40℃ ~ +70℃ (50℃ @전 부하 출력) |
| 보관 온도 | -40℃ ~ +75℃ |
| 작동 습도 | 5% - 95% |
| 고도 | 0-3000m (고도가 2000m에서 3000m 사이일 때, 최대 작동 온도는 고도 200m 증가마다 1°C 감소) |
