DC48V 3U BTS 통신 수정 시스템 RS485 원격 모니터링
제품 상세정보
DC48V 텔레콤 정류기 시스템
,300A 통신 전원 시스템
,RS485 원격 모니터링 직렬기
DC48V 3U BTS 통신 수정 시스템 RS485 원격 모니터링

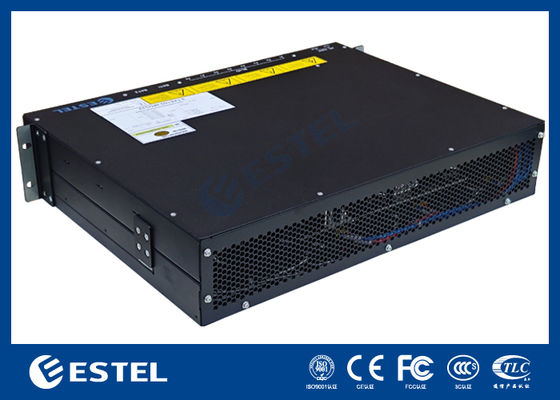

3U BTS 전기통신 수정 시스템의 제품 개요
ET48300-M5E63는 ESTEL가 개발한 DC 랙 전력 시스템으로, 통신 인프라를 위해 특별히 설계된 고 용량 탄력 DC 전력 솔루션을 제공합니다.데이터 센터 운영, 그리고 안정적인 DC 전력 분배를 필요로 하는 산업용 애플리케이션.그것은 380VAC (일 단계 및 3 단계에 호환) 를 받아 들이며 43VDC에서 58VDC 사이의 안정적인 DC 출력을 제공합니다., 명소 작동점은 ¥53.5VDC입니다. 최대 출력량은 18kW입니다.이 시스템은 96% 이상의 전력 변환 효율을 달성하는 동시에 높은 수요를 요구하는 설비를 안정적으로 지원합니다..
DC 분배 패널은 1 * 250A 배터리 차단기로 장착되어 있으며 안전하고 유연한 전력 관리를 위해 LLVD & BLVD 기능을 포함합니다.시스템 지능은 3 개의 아날로그 센서 입력을 갖춘 전용 컨트롤러에 의해 제공됩니다., 7 개의 디지털 상태 입력과 6 개의 구성 가능한 건조 접촉 경보 릴레. RS232/485 및 SNMP 인터페이스를 통해 원격 모니터링 및 관리가 활성화됩니다.통합 LCD 디스플레이가 지역 상태 표시 및 구성을 허용하는 동안.
AC 사양3U BTS 통신 수정 시스템
입력 모드:380VAC, 단相 및 3相 구성과 모두 호환됩니다.
입력 주파수:45Hz에서 65Hz (등급 50Hz/60Hz)
DC 사양3U BTS 통신 수정 시스템
출력 전압:-43V ~ -58VDC (평가 -53.5VDC)
최대 용량:18kW (6 x 3kW 직렬 모듈, N + 1 리던스)
배터리 차단기:1 x 250A
용량 차단기3U BTS 통신 수정 시스템
LLVD:1 x <125A/1PN (보유)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (보유)

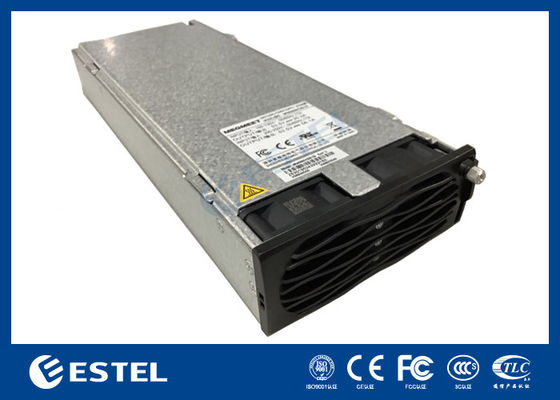

수정 모듈3U BTS 통신 수정 시스템
입력 전압:85VAC ~ 300VAC (등급 220VAC)
효율성:>96%
정량 전력:3000W (176~300VAC)
냉각 모드:강제 냉각
전력 요인:≥ 0.99
THD:≤ 5%
DC 출력:-43 ~ -58VDC (등급 -53.5VDC), 최대 55A
| 종류 | ET48300-M5E63 | |||
| 시스템 | 차원 | 482.6 ((W) *350.0 ((D) *3U ((H) | ||
| 무게 | ≤15kg (정직기 없이) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 래크 또는 캐비닛 내부에 설치 | |||
| 케이블 모드 | 최상 입구와 최상 출구 | |||
| 유지보수 모드 | 앞쪽 유지보수, 지원 모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| AC 배포 |
입력 모드 | 380VAC, 단相 및 3相용 | ||
| 입력 주파수 | 45~65Hz, 등급 값: 50Hz/60Hz | |||
| DC 배포 |
출력 전압 | -43~-58VDC, 등급 값: -53.5VDC | ||
| 최대 용량 | 18kW ((6*3kW, N+1 리던스) | |||
| 배터리 차단기 | 1*250A | |||
| 용량 차단기 |
LLVD: 1*<125A/1PN (보유) BLVD: 6*≤63A/1PN+2*≤125A/1PN (보유) |
|||
| 정제기 | 입력 전압 | 85VAC~300VAC, 220VAC 등급 | ||
| 효율성 | >96% | |||
| 정량력 | 3000W ((176~300VAC) | |||
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) | |||
| 차원 | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| 무게 | ≤2kg | |||
| 냉각 모드 | 강제 냉각 | |||
| 전력 요인 | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| DC 출력 | 43~58VDC, 평점 53.5VDC, 최대 55A | |||
| 컨트롤러 | 신호 입력 | 3 AI (3 환경 온도), 7 DI | ||
| 경보 출력 | 6 건조 접촉 | |||
| 통신 포트 | RS232/485, SNMP | |||
| 표시 모드 | LCD | |||
| 환경 | 운영 온도 |
-40°C ~ +65°C (전력 50°C 이하) | ||
| 저장 온도 | -40°C~+70°C | |||
| 작동 습도 | 5%~95% (비연결) | |||
| 고도 | 0~3000m(높이가 2000m에서 3000m 범위 안에 있다면 최대 운영 고도가 200m 증가하면 온도가 1°C 감소합니다.) |
|||
3U BTS 통신 수정 시스템의 구조
-
