30kw BTS 캐비닛 DC 전원 시스템의 제품 개요
ET48500 DC 랙 전원 시스템은 핵심 통신 허브, 엔터프라이즈급 데이터 센터 및 중단 없는 DC 전원이 타협 불가능한 산업 현장에 맞춰진 고밀도, 캐리어급 전력 변환 솔루션입니다. 이 제품은 회로 차단기가 내장되지 않은 후면 구리 버스바를 통해 단상 220VAC 입력을 수용하고 -43VDC에서 -58VDC까지 조정 가능한 조정된 DC 출력을 제공하며, 일반적으로 -53.5VDC로 설정됩니다. 전체 30kW 출력으로 확장 가능한 이 시스템은 작동 범위 전체에서 96% 이상의 변환 효율을 달성하여 에너지 낭비를 억제하고 총 소유 비용을 낮추는 데 도움이 됩니다.
완전한 모듈식 및 내결함성 플랫폼을 기반으로 구축된 이 시스템은 N+1 또는 향상된 이중화 구성에서 최대 10개의 3000W 정류기 모듈을 지원합니다. 각 핫스왑 가능 모듈의 무게는 2kg 미만이며 능동형 역률 보정(≥0.99) 및 낮은 총 고조파 왜곡(THDi ≤5%)과 함께 강제 공기 냉각을 사용하여 그리드 안정성과 충실도 높은 DC 출력을 모두 보장합니다. 전체 어셈블리는 도구 없이 표준 19인치 캐비닛에 통합되도록 설계된 6U 섀시 내에 포함되어 있습니다. 전면 액세스를 통해 신속한 모듈 교체 및 서비스가 가능하며, 후면 구리 버스바는 깔끔한 고전류 케이블링을 지원합니다. IP20 등급 인클로저는 설치 및 작동 중에 기본적인 기계적 보호 기능을 제공합니다.
응용 시나리오30kw BTS Cabainet DC 전원 시스템
-
5G 매크로 기지국
-
5G 마이크로 기지국
-
4G LTE 기지국
-
분산 안테나 시스템(DAS)
-
원격 무선 장치(RRU)/베이스 밴드 장치(BBU)
-
통신 중앙 사무소
30kw BTS 캐비닛 DC 전원 시스템의 특징
-
AC 입력: 220V 단상, 45~65Hz
-
AC 속도: 20/40kA, 8/20μs
-
DC 출력: -53.5VDC, 최대 30kW
-
정류기 모듈: 10 x 3kW, N+1 이중화,96% 효율성
-
배터리 MCB: 4×125A/1P
-
DC 속도: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| 유형 | ET48500 | |||
| 체계 | 차원 | 482.0(W)*350.0(D)*6U(H) | ||
| 무게 | ≤31kg(정류기 제외) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 랙에 설치됨 | |||
| 케이블링 모드 | 상단 입구 및 상단 출구 | |||
| 유지 관리 모드 | 전면 유지보수, 지원모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| 교류 분포 |
입력 모드
|
회로 차단기가 없는 단상 220V, 후면 구리 버스바 배선 | ||
|
입력 주파수 |
45~65Hz, 정격값: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
| 최대 용량 | 30kw(10*3000w, N+1 이중화) | |||
| 배터리 차단기 | 4*125A/1P | |||
| 부하 차단기 |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| 정류기 | 입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 신호 입력 | AI 4개(주위온도 3개, 습도 1개) , DI 8개 | ||
| 경보 출력 | 8 건식 접촉 | |||
| RS232 | 예 | |||
| RS485 | 예 | |||
| SNMP | 예 | |||
| 디스플레이 모드 | LCD | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||

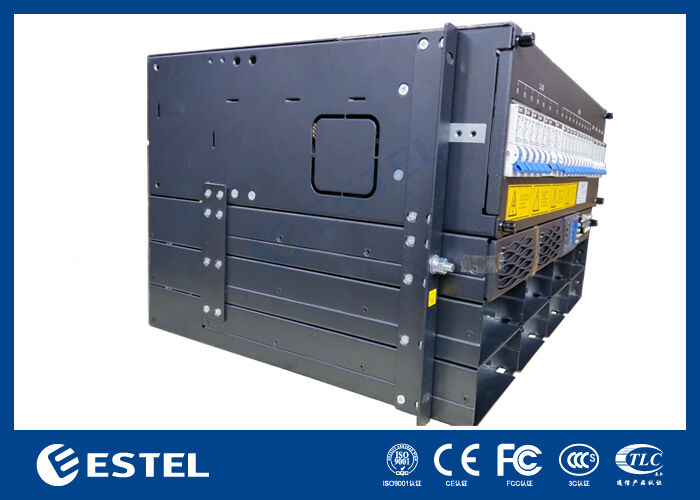

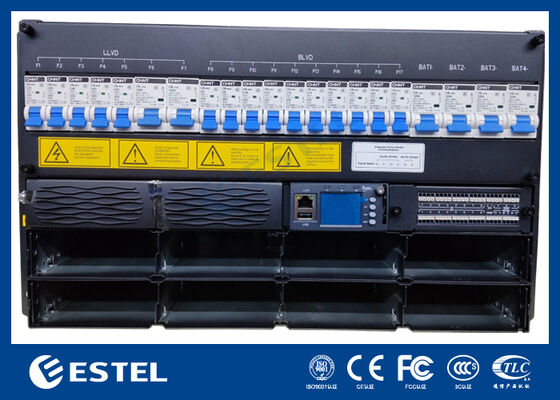

30kw BTS 캐비닛 DC 전원 시스템의 세부 사항

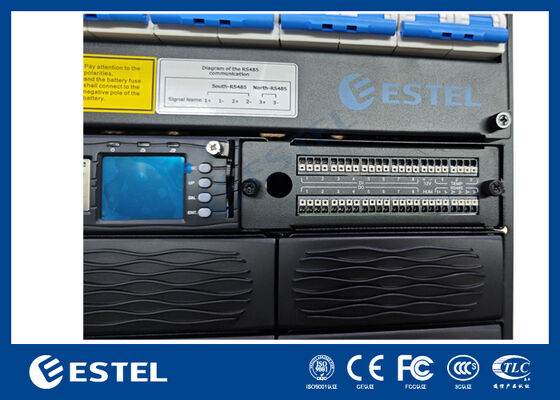

30kw BTS 캐비닛 DC 전원 시스템의 I/O 보드

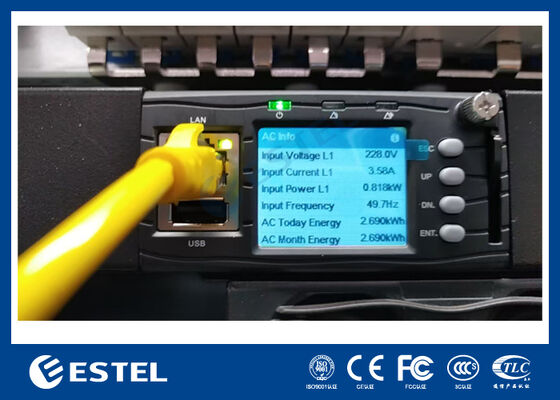

30kw BTS Cabainet DC 전력 시스템의 전력 Stutas
-
