6U 36kw 통합 수정기 전원 시스템 지원 RS485 온라인 관리
제품 상세정보
6U 36kw 통신 전력 시스템
,통합 직렬기 전원 시스템
,RS485 관리 통신 전력
6U 36kw 통합 정류기 전원 시스템 지원 RS485 온라인 관리
ET48600 48VDC 600A 통신 전원 시스템의 제품 개요

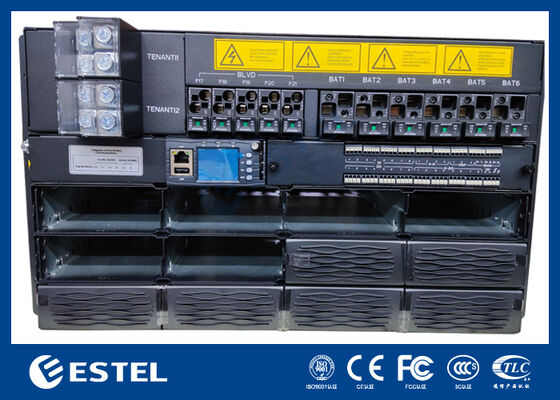

6U 36kW 통합 ET48600 DC 랙 전원 시스템은 통신 중앙 사무실, 중대형 규모 데이터 센터 및 중단 없는 DC 전원이 필요한 산업 환경에 맞춰진 소형 캐리어급 DC 전원 변환 솔루션을 나타냅니다. 내장형 회로 차단기 없이 단상 220V AC에서 작동하는 이 제품은 배선용 후면 구리 버스바를 사용하고 -53.5V의 공칭 설정으로 -43V ~ -58V 범위에서 미세 조정 가능한 DC 출력을 제공합니다. 최대 용량이 36kW인 이 시스템은 광범위한 부하 스펙트럼에서 96%가 넘는 변환 효율을 일관되게 달성하여 전기 비용과 냉각 수요를 모두 낮춥니다.

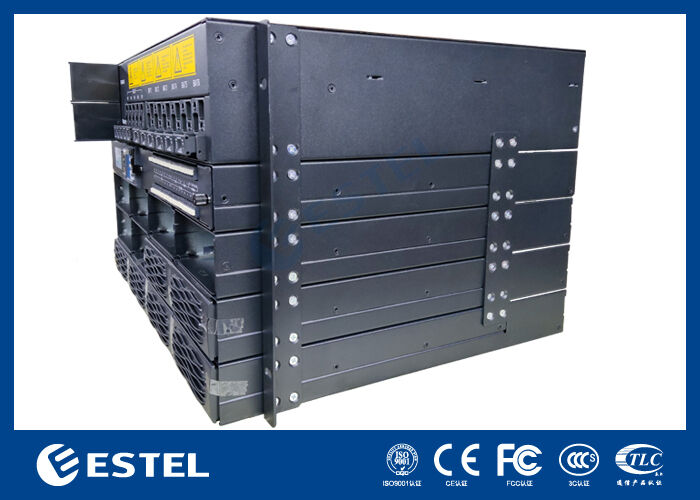

구조ET48600 48VDC 600A 통신 전원 시스템
-
6U 높이– 표준 19인치 랙에 적합
-
자연 냉각– 팬 없음, 조용한 작동, 먼지 유입 없음
-
상단 입구 및 상단 출구 케이블링– 깨끗한 전면 접근, 바닥 트렌치가 필요하지 않음
-
전면 유지보수 및 모듈급 핫스왑– 모든 서비스는 전면에서 이루어지며 후면 여유 공간이 필요하지 않습니다.
-
IP20 보호– 실내 장비실 및 대피소에서도 안전함
AC 입력ET48600 48VDC 600A 통신 전원 시스템
-
단상 220VAC– 내장형 회로 차단기 없음
-
후면 구리 버스바 배선– 다중 캐비닛 시스템을 위한 직접 배포
-
45~65Hz 주파수– 발전기 및 그리드 호환
DC 출력ET48600 48VDC 600A 통신 전원 시스템
-
-43~-58VDC 출력(정격 -53.5VDC)
-
최대 용량 36kW– 12 x 3kW 정류기 모듈
-
N+1 이중화– 11개 모듈로 전체 출력
배터리 및 부하 분산ET48600 48VDC 600A 통신 전원 시스템
-
6 x 125A/1P 배터리 차단기– 최대 6개의 독립 배터리 스트링 지원
-
LLVD1 및 LLVD2:300A 터미널 블록 – 외부 확장 분배 박스 연결
-
BLVD:3개의 6A/1PN + 1개의 10A/1PN + 1개의 16A/1PN

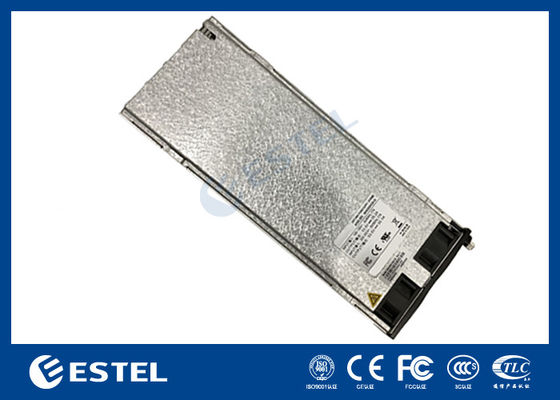

정류기 모듈ET48600 48VDC 600A 통신 전원 시스템
-
85~300VAC 초광각 입력– 심각한 그리드 딥을 통해 작동
-
>96% 효율성– 낮은 발열, 낮은 운영 비용
-
1U에서 3000W– 높은 전력 밀도
-
-40℃~+75℃ 작동– 50℃ 이하에서 최대 출력
-
강제 냉각– 섀시 자연 냉각과 독립

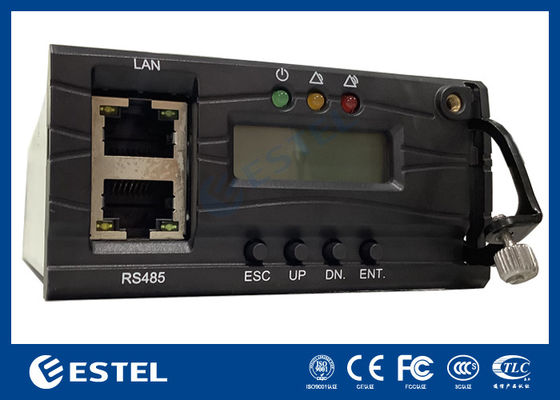

컨트롤러 및 I/O 보드ET48600 48VDC 600A 통신 전원 시스템
-
AI 3개(주위 온도 모니터링)
-
8 x DI + 4 x E-DI– 총 12개의 디지털 입력
-
8 x DO + 8 x E-DO– 총 16개의 경보 출력
-
RS485 및 SNMP– 이중 프로토콜 원격 관리
-
LCD 디스플레이– 로컬 상태 및 구성
| 유형 | ET48600 | |||
| 체계 | 차원 | 482.0W)*350.0(D)*6U(H) | ||
| 무게 | ≤30kg (정류기 제외) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 랙에 설치됨 | |||
| 케이블링 모드 | 상단 입구 및 상단 출구 | |||
| 유지 관리 모드 | 전면 유지보수, 지원모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| 교류 분포 |
입력 모드
|
회로 차단기가 없는 단상 220V, 후면 구리 버스바 배선 | ||
|
입력 주파수 |
45~65Hz, 정격값: 50Hz/60Hz |
|||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
|
최대 용량
|
36kw(12*3kw, N+1 이중화) | |||
|
배터리 차단기
|
6*125A/1P | |||
| 부하 차단기 |
LLVD1: 300A 단자대, 확장 분전함 사용 LLVD2: 300A 단자대, 확장 분전함 사용 BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| 정류기 | 입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 모델 | MC2600 | ||
| 신호 입력 | AI 3개(주변온도 3개) , DI 8개, E-DI 4개 | |||
| 경보 출력 | 8 DO, 8 E-DO | |||
| RS485 | 지원됨 | |||
| SNMP | 지원됨 | |||
| 디스플레이 모드 | LCD | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||
-
