30kW PV 태양광 발전 및 16kW 정류기 전력을 갖춘 13U 하이브리드 에너지 통신 전력 코어
제품 상세정보
13U 하이브리드 통신 전력 시스템
,30kW PV 태양광 통신 전력
,16kW 정류기 통신 전력 시스템
하이브리드 에너지 통신 전력 코어 30kW PV 태양 전력 및 16kW 수정 전력
1하이브리드 에너지 통신 전력 코어 도입
ET48500-H7E413는 통신 장비에 -48VDC 전력을 공급하도록 설계된 임베디드 전력 시스템이며 최대 출력 전류는 500A입니다.
태양 전지 모듈은 30kW의 태양 전지 모듈로 구성되어 있으며, 태양 전지 에너지를 안정적인 48VDC 전압으로 변환합니다. 태양 전지 모듈은 MPPT 기능을 가지고 있습니다.태양 전지 패널의 전력 발생 전압을 감지 할 수 있습니다., 전압과 전류 값을 추적하여 태양 에너지 사용을 극대화하기 위해 모듈의 최대 출력량을 달성합니다.
또한 16kW 직렬 모듈로 구성되어 있으며 380VAC 전력 전력을 안정적인 48VDC 전압으로 변환합니다. 직렬 모듈은 DC 유형의 통신 장비에 고품질 전력을 공급 할 수 있습니다.또한 에너지 백업으로 배터리를 충전 할 수 있습니다..
2하이브리드 에너지 통신 전력 핵심의 특징
- AC 입력 전압: 380VAC; 각 단계의 넓은 전압 범위: 85VAC에서 300VAC;
- 넓은 PV 입력 전압 범위: 120VDC ~ 425VDC (전력 충전 전압> 160VDC)
- 배터리 관리 기능이 포괄적
- 네트워크 기반 설계, 3 × RS485 인터페이스를 제공, 1 × RJ45 인터페이스를 예약;

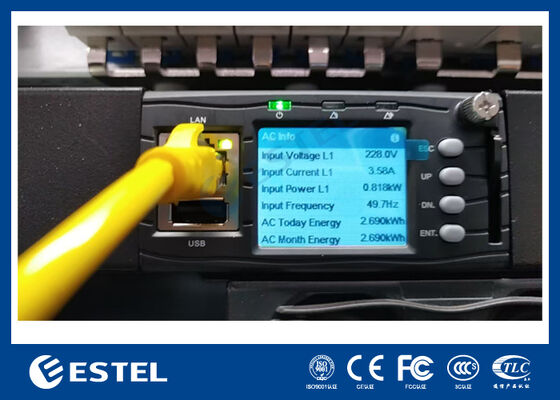

- LCD 인터페이스 디스플레이와 버튼 동작을 지원합니다.
- 직렬 모듈과 태양광 모듈의 열 교환을 지원합니다.
- 직렬 모듈의 전력 요인은 0까지99.

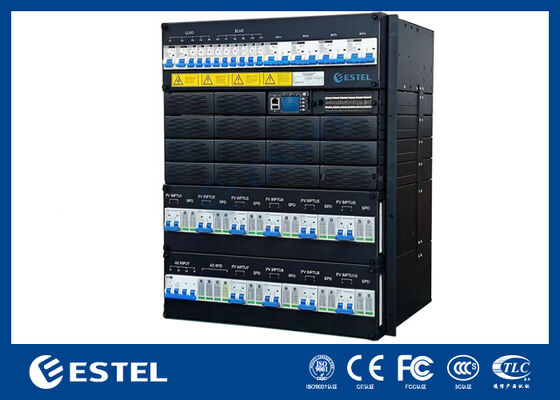

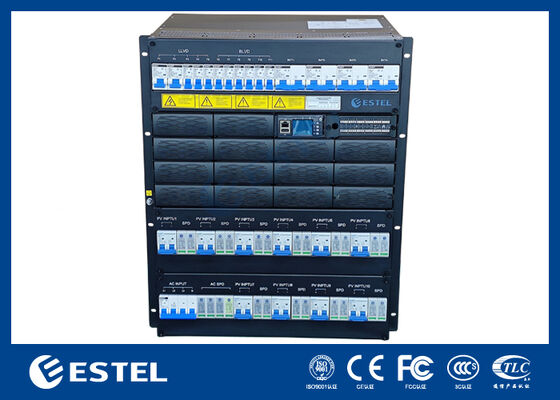

3시스템 구성
| (1) BLVD 차단기 | (2) LLVD 차단기 | (3) 경고 라벨 |
| (4) 수정 모듈 | (5) PV 모듈 | (6) 토지 가공 |
| (7) AC 입력 차단기 | (8) AC SPD | (9) 배터리 차단기 |
| (10) RS485 라벨 | (11) 모니터링 모듈 MC2900 | (12) 사용자 인터페이스 보드 |
| (13) PV 입력 차단기 | (14) PV SPD |
4시스템 작동 원칙
1) AC 전원 공급
AC 전력 입력을 AC 분배 단체를 통해 직렬기 모듈로, 직렬기 모듈은 AC 전력을 -48VDC 전력으로 변환합니다.다음 DC 전력 유닛을 통해 여러 부하에 전력을 공급.
2) 태양광 전력 공급
이 시스템은 친환경 태양 에너지를 도입합니다. PV 모듈은 태양 에너지를 -48VDC 전력으로 변환하고 DC 전력 배급 장치로 직접 전송합니다. 충분한 햇빛이있을 때,태양광 에너지는 부하에 전력을 공급하고 배터리를 충전하는 첫 번째 우선 에너지로 사용될 것입니다.에너지 절감과 배출량 감축을 실현합니다.
3) 배터리 충전 및 배열
AC 전원 공급이 정상일 때, 직렬 모듈은 DC 부하에 전원을 공급할 뿐만 아니라 배터리에 충전 전류를 공급합니다.직렬 모듈이 작동하지 않습니다., 그리고 배터리는 DC 부하에 전력을 공급합니다. AC 전력 공급이 복구 된 후, 직렬 모듈은 DC 부하에 전력을 공급하기 시작합니다.또한 소비 전력을 보충하기 위해 배터리를 충전.
4) 지능형 모니터링 및 관리
통신 전력 시스템의 "뇌"로서 모니터링 모듈은 전력 시스템의 다양한 구성 요소의 작동 상태를 실시간으로 모니터링하고 그에 따른 지능 제어 작업을 수행합니다.이상 증상이 있다면, 모니터링 모듈은 전기 공급의 안전성과 안정성을 보장하기 위해 알람 신호를 적시에 보고합니다.
-
