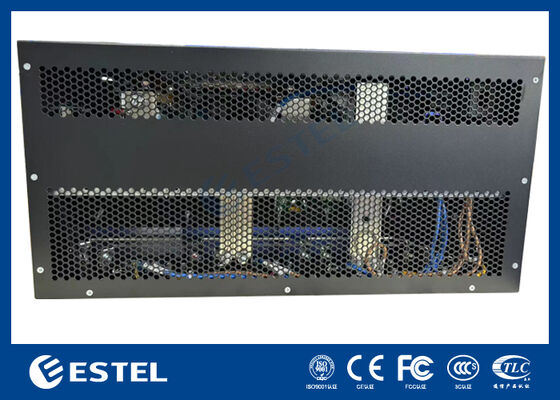

19인치 DC48V 통신용 LLVD BLVD 정류기 솔루션
기본 특성
원산지:
심천, 중국 (본토)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC
부동산 거래
최소 주문 수량:
1
가격:
735-2864 usd
지불 조건:
L/C, D/A, D/P, T/T, 서부 동맹
공급능력:
달 당 3,000개 세트
제품 요약
통신용 LLVD BLVD를 갖춘 19인치 5U DC48V 정류기 솔루션 16kw DC48V 정류기 솔루션 제품 개요 ET-Series 5U는 통신 중앙 사무실, 중대형 데이터 센터 및 산업 시설의 중단 없는 작동을 보장하도록 설계된 캐리어급 고밀도 DC 전원 플랫폼입니다. 듀얼 220VAC 단상 입력(하나는 핫 백업 역할을 함)으로 작동하며 -43V에서 -58V까지 조정 가능하며 일반적으로 -53.5V로 설정되는 엄격하게 조정된 DC 출력을 제공합니다. 최대 출력 12kW와 일반 부하 범위 전체에서 96%를 초과하는 변환 효율을 갖...
제품 상세정보
강조하다:
19인치 통신용 정류기 솔루션
,LLVD BLVD DC48V 정류기
,통신 전력 시스템 보증
Size:
482mm*350mm*5U(가로*세로*높이)
Weight:
≤20kg (정류기 없음)
Input Voltage:
220VAC 단상
Input Current:
63A(최대)
Output Voltage:
-48VDC(-42~-58VDC)
Installation:
19'' 랙 장착
Protection:
LLVD, BLVD
Package:
나무 케이스
제품 설명
통신용 LLVD BLVD를 갖춘 19인치 5U DC48V 정류기 솔루션
16kw DC48V 정류기 솔루션 제품 개요
ET-Series 5U는 통신 중앙 사무실, 중대형 데이터 센터 및 산업 시설의 중단 없는 작동을 보장하도록 설계된 캐리어급 고밀도 DC 전원 플랫폼입니다. 듀얼 220VAC 단상 입력(하나는 핫 백업 역할을 함)으로 작동하며 -43V에서 -58V까지 조정 가능하며 일반적으로 -53.5V로 설정되는 엄격하게 조정된 DC 출력을 제공합니다. 최대 출력 12kW와 일반 부하 범위 전체에서 96%를 초과하는 변환 효율을 갖춘 이 시스템은 에너지 소비와 관련 냉각 비용을 모두 크게 낮춥니다.
서비스 연속성을 위해 설계된 이 시스템은 최대 12개의 핫스왑 가능한 3000W 정류기 모듈을 지원하여 N+1 이상의 중복성을 지원합니다. 각 모듈의 무게는 2kg 미만이며 강제 공기 냉각, 능동 역률 보정(≥0.99) 및 낮은 총 고조파 왜곡(THDi ≤5%)을 특징으로 하여 그리드 호환성과 안정적인 출력을 보장합니다. IP20 등급의 5U 19인치 랙 장착형 섀시에 장착된 이 장치는 전면 액세스 핫스왑을 지원하여 유지 관리를 단순화합니다. 후면 구리 버스바는 낮은 임피던스, 고전류 연결 경로를 제공합니다.

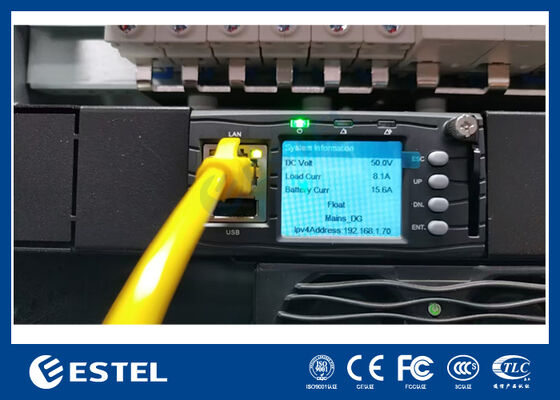

LLVD 및 BLVD가 포함된 통합 DC 배전은 우선순위에 따른 부하 차단을 지원하여 정전 중에 중요한 배터리 예비력을 보존하는 데 도움이 됩니다. 고급 시스템 컨트롤러는 3개의 AI, 7개의 DI 및 6개의 DO 포트를 통해 포괄적인 모니터링과 프로그래밍 가능한 로직을 제공합니다. 원격 관리는 RS232, RS485 및 SNMP 인터페이스를 통해 지원되므로 운영자는 경보, 성능 및 정류기 상태에 대한 완전한 가시성을 제공합니다. 전면 패널 LCD를 통해 현장에서 편리하게 접근하고 구성할 수 있습니다.
정류기 모듈은 -40°C ~ +65°C의 온도 범위와 5% ~ 95%(비응결)의 상대 습도에서 성능 저하 없이 작동하여 극한 조건에서 안정적인 성능을 제공합니다. 최대 정격 출력은 최대 3000미터의 고도에서 유지됩니다. 확장 가능한 중복성, 지능형 부하 관리 및 견고한 구성을 결합한 ET 시리즈는 가동 중지 시간이 허용되지 않는 미션 크리티컬 애플리케이션을 위한 미래 지향형 DC 전원 기반을 제공합니다.
사양16kw DC48V 정류기 솔루션
| 유형 | 통신 정류기 시스템 | |||
| 체계 | 차원 | 482.0W)*350.0(D)*5U(H) | ||
| 무게 | 20kg 이하(정류기 제외) | |||
| 냉각 모드 | 자연 냉각 | |||
| 설치 모드 | 19인치 랙에 설치됨 | |||
| 케이블링 모드 | 상단 입구 및 상단 출구 | |||
| 유지 관리 모드 | 전면 유지보수, 지원모듈 등급 변경 | |||
| 보호 수준 | IP20 | |||
| 교류 분포 |
입력 모드 |
단상 220VAC | ||
| 입력 차단기 | 2*63A 1P, (1개는 백업용) | |||
| 입력 주파수 | 45~65Hz, 정격값: 50Hz/60Hz | |||
| SPD | 20/40KA, 8/20us | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
|
출력 용량 (맥시먼)
|
12kw(4*3kw, N+1 이중화) | |||
|
배터리 차단기
|
2*125A 1P 회로 차단기 | |||
| 부하 차단기 |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| 정류기 모듈 | 입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 완전 출력) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 신호 입력 | AI 3개(주변온도 3개), DI 7개 | ||
| 경보 출력 | 6 건식 접촉 | |||
| RS232 | 지원됨 | |||
| RS485 | 지원됨, 2*RS485 | |||
| SNMP | 지원됨 | |||
| 디스플레이 모드 | LCD | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||

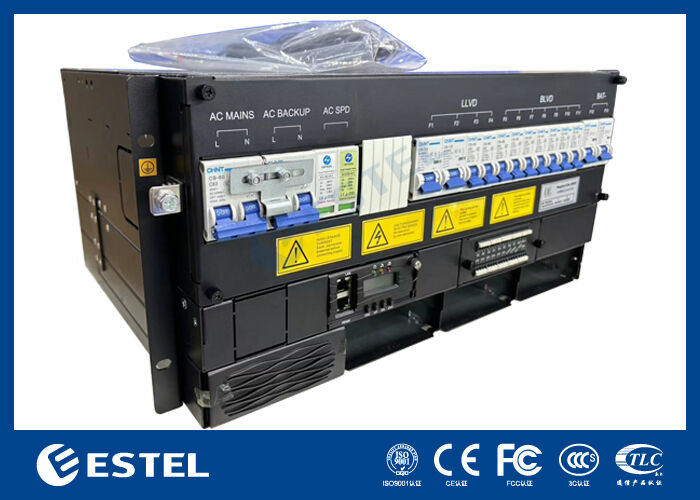

16kw DC48V 정류기 솔루션 현황

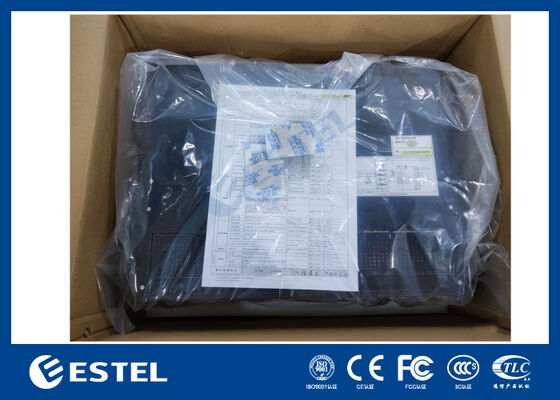

16kw DC48V 정류기 솔루션 패키지
