30kw 9U 랙 마운트 지능형 통신 정류기 전력 분배 시스템 (LLVD BLVD 포함)
제품 상세정보
30kw 랙 마운트 통신 정류기
,지능형 통신 전력 분배 시스템
,LLVD BLVD 통신 전력 시스템

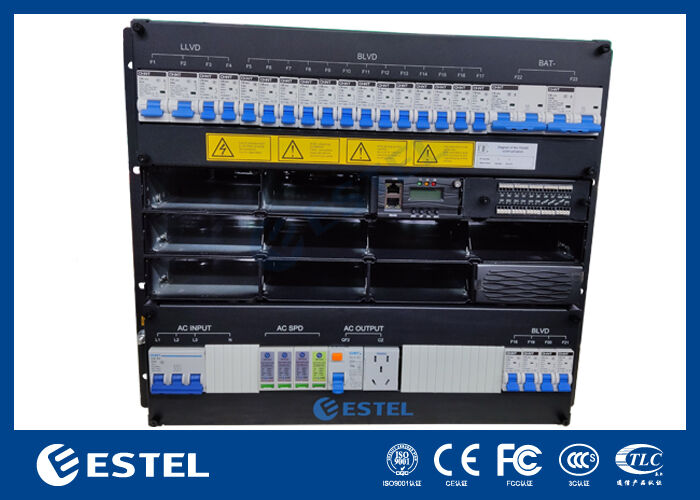

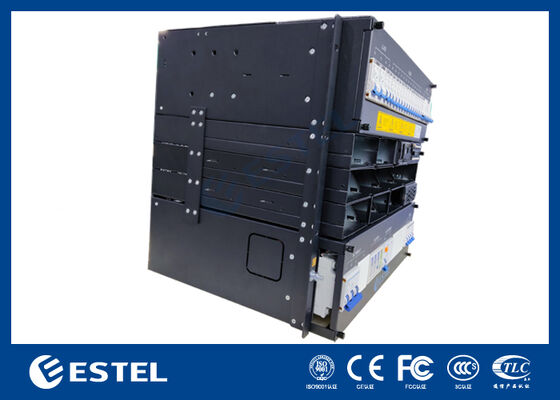

LLVD BLVD를 갖춘 30kw 9U 랙 장착 Intelleigent Telecom 정류기 배전 시스템
30kw 9U 19'' 랙 장착형 통신 정류기 시스템의 제품 개요
30kW DC48V 정류기 시스템은 통신, 데이터 센터 및 중요 산업 프로세스에 중단 없는 DC 전력을 보장하도록 설계된 고용량 전력 솔루션입니다. 380VAC 3상 입력으로 작동하며 -43VDC ~ -58VDC에서 조정 가능한 정밀하게 조절된 DC 출력을 생성하며 공칭 설정점은 -53.5VDC입니다. 최대 부하에서도 96%가 넘는 업계 최고의 변환 효율성을 제공하는 이 제품은 에너지 최적화된 고밀도 배포에 매우 적합합니다.
통합 분전반에는 지능적이고 유연한 부하 관리를 위한 LLVD(제한된 부하 전압 차단) 및 BLVD(배터리 저전압 차단) 기능이 모두 포함되어 있습니다. 시스템은 광범위한 모니터링 및 구성 옵션을 제공하는 정교한 온보드 컨트롤러로 관리됩니다. 주변 온도 센서용 입력 3개, 외부 상태 모니터링용 디지털 입력 7개, 포괄적인 경보 관리를 위한 프로그래밍 가능한 무전압 접점 릴레이 출력 6개가 특징입니다. 원격 감독은 RS485 및 SNMP 인터페이스를 통해 지원되며, 직관적인 전면 패널 LCD 화면을 통해 편리한 로컬 구성 및 실시간 상태 확인이 가능합니다.
AC 입력 사양30kw 9U 19'' 랙 장착 통신 정류기 시스템
-
전압:삼상 380VAC
-
MCB:1x63A 3P+N
-
AC 출력:콘센트용 25A 1P
-
빈도:45Hz~65Hz(50Hz/60Hz 정격)
-
SPD:20kA/40kA, 8/20μs
DC 배전 사양30kw 9U 19'' 랙 장착 통신 정류기 시스템
-
출력 전압:-43~-58VDC(정격 -53.5VDC)
-
최대 용량:30kW(10 x 3kW 모듈, N+1 이중화)
-
배터리 차단기:2x125A 1P
LLVD:
-
2x80A/1P + 2x63A/1P
BLVD 1:
-
1x63A/1P + 12x32A/1P
BLVD 2:
-
2x32A/1P + 2x16A/1P
정류기 모듈30kw 9U 19'' 랙 장착 통신 정류기 시스템
-
입력 전압:85VAC ~ 300VAC(정격 220VAC)
-
능률:>96%
-
정격 출력:3000W(176~300VAC)
사양30kw 9U 19'' 랙 장착 통신 정류기 시스템
| 유형 | 텔레콤 DC48V 전원 분배 장치 | |||
| 일반적인 | 크기 | 482mm*350mm*2U(가로*세로*높이) | ||
| 무게 | 11kg 이하(정류기 제외) | |||
| 냉각방식 | 자연 냉각 | |||
| 설치방법 | 19인치 표준 랙 장착형 | |||
| 케이블링 모드 | 위에서부터 입구와 출구 | |||
| 유지 관리 모드 | 전면에서 모듈 등급 변경 지원 | |||
| 보호 등급 | IP20 | |||
| AC 입력 |
전압 |
삼상 380VAC | ||
| MCB | 1x63A 3P+N | |||
| AC 출력 | 25A 1P, 소켓용 | |||
| 빈도 | 45Hz~65Hz, 정격값: 50Hz/60Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
|
출력 용량 (맥시먼)
|
30kw(10 x 3kw, N+1 이중화 지원) | |||
|
배터리 차단기
|
2x125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||

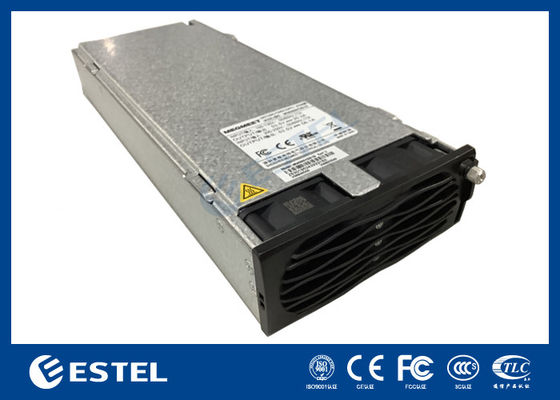

| 정류기 모듈 | 입력 전압 | 85VAC~300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 최대 성능) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 모델 | MC2900 | ||
| 신호 입력 포트 | AI 3개(주변 온도 2개, 배터리 온도 1개), DI 7개 | |||
| 알람 출력 포트 | 6 x 건식 접점 | |||
| 통신 포트 | RS485, 랜 | |||
| LCD 디스플레이 | 지원됨 | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||

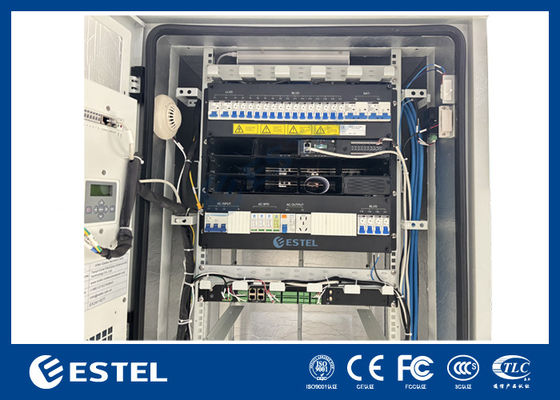

설치 30kw 9U 19'' 랙 장착 통신 정류기 시스템
-
