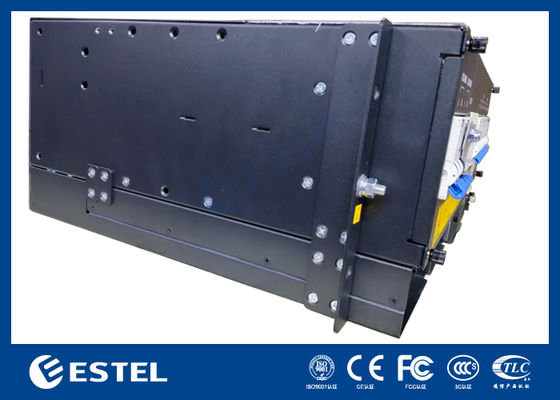

5U 산업 지능형 통신 수정 장치 솔루션 원격 관리와 함께 AC에서 DC48V
제품 상세정보
5U 산업용 전기통신 직렬기
,AC에서 DC48V 통신 전력
,원격 관리 통신 직선기
원격 관리 기능이 있는 5U 산업용 지능형 통신 정류기 솔루션 AC~DC48V
5U 18kW 지능형 통신 정류기 제품 개요
18kW DC48V 정류기 시스템은 시스템 가용성이 협상 불가능한 통신, 데이터 센터 및 산업 운영에 맞춰 강력하고 중단 없는 DC 전력을 제공합니다. 380VAC 3상 입력으로 작동하며 –43VDC ~ –58VDC 범위에서 안정적이고 조정 가능한 DC 출력을 공급하며, 일반적으로 –53.5VDC로 설정됩니다. 고급 전력 변환 기술은 부하 범위 전체에서 96% 이상의 효율성을 달성하므로 에너지에 민감하고 공간이 제한된 설치에 가장 적합합니다.
AC 입력 섹션5U 18kW 지능형 통신 정류기
-
전압:380VAC 삼상
-
MCB:1 x 63A 3P+N 회로 차단기
-
빈도:45Hz~65Hz(50Hz/60Hz 정격)
-
SPD:등급 C, 20kA/40kA, 8/20μs
DC 배전 부문5U 18kW 지능형 통신 정류기
-
출력 전압:-43~-58VDC(정격 -53.5VDC)
-
최대 용량:18kW(6 x 3kW 모듈, N+1 이중화)
-
배터리 차단기:2x125A/1P
-
LLVD:3x63A/1P + 2x40A/1P + 2x32A/1P
-
BLVD:2x16A/1P + 2x10A/1P + 2x6A/1P
응용 시나리오5U 18kW 지능형 통신 정류기
-
대형 5G 매크로 기지국
-
통신 중앙국 및 교환소
-
산업 제조 시설
-
데이터 센터 백업 전원 시스템
-
유틸리티 변전소 통신 오두막
-
병원 통신 및 IT실
-
공항 통신 인프라
-
철도 신호 전력 시스템
사양5U 18kW 지능형 통신 정류기
| 유형 | 18KW DC48V 정류기 시스템 | |||
| 일반적인 | 크기 | 482mm*350mm*5U(가로*세로*높이) | ||
| 무게 | 21kg 이하(정류기 제외) | |||
| 냉각방식 | 자연 냉각 | |||
| 설치 | 19인치 표준 랙 장착형 | |||
| 케이블링 모드 | 위에서부터 안팎으로 | |||
| 유지 관리 모드 | 전면에서 모듈 등급 변경 지원 | |||
| 보호 등급 | IP20 | |||
| AC 입력 |
전압 |
380VAC 삼상 | ||
| MCB | 1 x 63A 3P+N 회로 차단기 | |||
| 빈도 | 45Hz~65Hz, 정격값: 50Hz/60Hz | |||
| SPD | C등급, 20KA/40KA, 8/20μs | |||
| DC 분포 |
출력 전압 | -43~-58VDC, 정격값: -53.5VDC | ||
|
출력 용량 (맥시먼)
|
18kw(6 x 3kw, N+1 이중화 지원) | |||
|
배터리 차단기
|
2x125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| 정류기 모듈 | 입력 전압 | 85VAC ~ 300VAC, 정격 220VAC | ||
| 능률 | >96% | |||
| 정격 출력 | 3000W(176~300VAC) | |||
| 작동 온도 | -40℃~+75℃(50℃ 이하에서 최대 성능) | |||
| 차원 | 106.5mm(W)×286mm(D)×41.5mm(1U 높이) | |||
| 무게 | 2kg 이하 | |||
| 냉각 모드 | 강제 냉각 | |||
| 역률 | ≥0.99 | |||
| THD | 5% 이하 | |||
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A | |||
| 제어 장치 | 모델 | MC2900 | ||
| 신호 입력 포트 | AI 3개(배터리 온도 2개, 환경 1개), DI 7개 | |||
| 알람 출력 포트 | 6 건식 접촉 | |||
| 통신 포트 | 1*RS485, 1*LAN | |||
| 상황표시 | LCD | |||
| 환경 | 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) | ||
| 보관온도 | -40℃~+70℃ | |||
| 작동 습도 | 5%~95%(비응축) | |||
| 고도 | 0~3000m(고도가 2000m~3000m 범위 내인 경우 최대 작동 고도가 200m 높아질수록 기온은 1℃씩 감소합니다.) |
|||

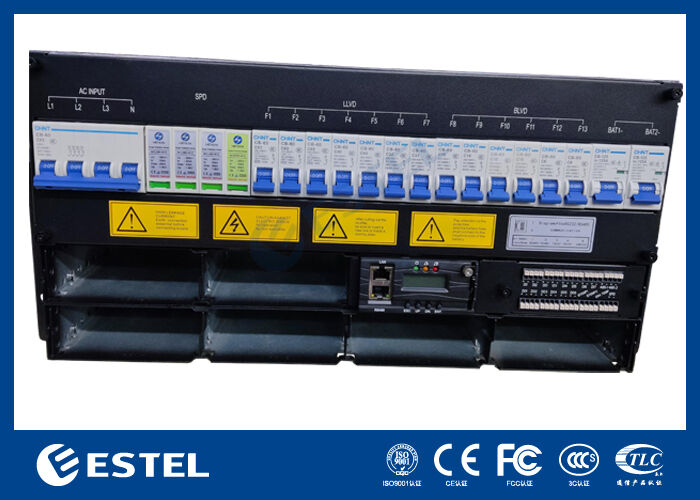

세부영형f 5U 18kW 지능형 통신 정류기
-
