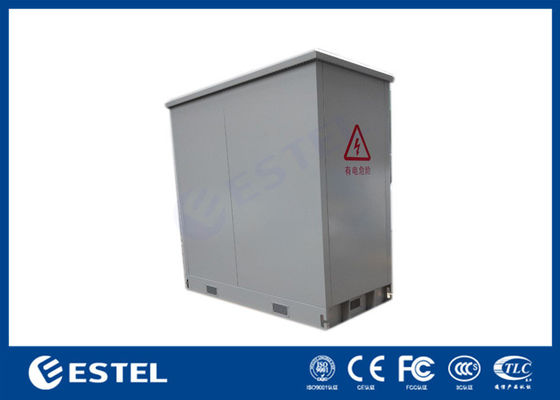

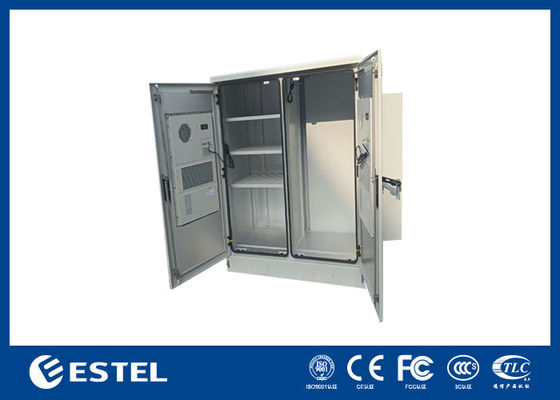

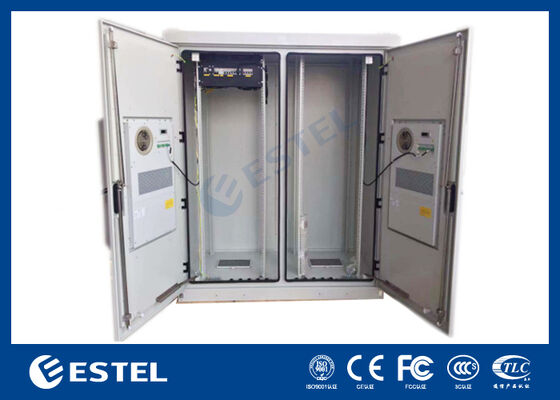

야외 Daul-카비네트 48U 전기 배급 및 백업 시스템과 통신 캐비네트
제품 상세정보
48U 야외 통신 캐비닛
,듀얼 캐비닛 통신 전력 시스템
,백업 시스템과 통신 캐비닛
배전 및 백업 시스템을 갖춘 실외 다울 캐비닛 48U 통신 캐비닛
제품개요
ET 시리즈 실외 다울 캐비닛 48U 텔레콤 캐비닛은 고객의 장비를 손상 및 극한 기후 조건으로부터 보호할 수 있는 실외 캐비닛입니다. 납산 배터리 및 48U 통신 장비를 캐비닛 내부에 수용할 수 있습니다. 캐비닛은 활성 통신 장비와 수동 통신 장비에 동시에 전원을 공급할 수 있습니다.
DC 배전
캐비닛에는 19인치 3U 랙 마운트 -48VDC 배전 장치(PDU)가 통합되어 있습니다.특징:
-
2 x 2P 32A 회로 차단기
-
2 x 2P 16A 회로 차단기
-
4 x 2P 10A 회로 차단기
이 구성을 사용하면 여러 통신 부하에 유연하고 보호된 전력 분배가 가능합니다.
배터리 백업 및 FSU
전용 공간은 최대 16 x 48V 납산 배터리용 트레이 4개를 수용합니다., 주전원 장애 시 안정적인 백업 전원을 제공합니다. 캐비닛은 FSU(Field Supervision Unit) 및 센서도 지원합니다.내부 온도, 습도, 출입문 접근, 연기 센서, 물 센서 및 장비 상태를 실시간으로 모니터링합니다.
다목적 장비 하우징
캐비닛은 19인치 표준 장비, 비능동 통신 장비(스위치, 전송 장치) 및 수동 통신 장비(분배 프레임, 패치 패널) 및 통신 전력 시스템을 동시에 설치할 수 있는 충분한 공간을 제공하므로 중요한 네트워크 노드를 위한 완벽한 실외 솔루션입니다.
부식 방지 소재와 높은 IP 등급 밀봉으로 제작된 캐비닛은 극한의 실외 환경에서도 전력 시스템과 통신 장비의 안정적인 작동을 보장합니다.
특징
● 높은 보호 등급: IP65
● 강력한 도난 방지 기능, 내장형 도어, 내부 경첩, 3점 잠금 장치, 추가 자물쇠 지원
● 고효율 냉각 장치 채택: 에어컨
● 포괄적인 보호 옵션: 도어 센서, 연기 센서, 수분 센서, 온도.
● 원격 관리 지원, 보안 강화, 고객 운영 비용 최소화
사양
| 구성 | 목 | 기술적인 매개변수 | |
| 내각 | 유형 | 옥외용 다울캐비닛 48U 통신캐비닛 | |
| 보호 수준 | IP65 | ||
| 외형 치수 | 2400mm*1500*800mm(H*W*D) | ||
| 내부 공간 | 1*19인치 48U,1* 4층 배터리 설치 공간 | ||
| 재료 |
재질: 알루미늄 아연 판, 이중층, 20mm PEF 단열재 포함 외부 층 두께: 1.2mm, 내부 층 두께: 0.8mm, 내하중 부품 및 기본 두께: 2.0mm |
||
| 코팅 | 폴리에스터 파우더 코팅 | ||
| 색상 | RAL7035 | ||
| 잠금 시스템 | 도난 방지 3점 잠금 시스템 | ||
| 돌쩌귀 | 내부 경첩 | ||
| 설치 | 기둥 장착 | ||
| 케이블 라우팅 | 캐비닛 바닥에서 케이블 인/아웃 | ||
| 유지 | 왼쪽 문 1개, 오른쪽 문 1개, 전면 유지 관리 | ||
| 냉각 | 팬 |
230VAC, 50Hz, 1000W, 2SET, 맞춤형; 자료: SUS316 |
|
| FSU |
모델: PM5000, 19" 1U 센서: 2*도어 센서 1* 연기 센서 1* 수분 센서 1*온도 센서 |
||
| DC 배전 장치 |
랙 마운트 -48VDC PDU, 19" 3U 회로 차단기: 2 x 2P 32A; 2 x 2P 16A; 4×2P 10A |
||
| LED 램프 | 230VAC,50Hz, B22/60W 전구를 사용하여 캐비닛 조명에 사용됨 | ||
| 환경 | 작동 온도 | -40℃ ~+55℃ (+일사량) | |
| 보관 온도 | -40℃~+70℃ | ||
| 작동 습도 | 5%~95%(결로가 없을 것) | ||
| 작업 고도 | 0~4000미터 | ||
| 패키지 | 나무 케이스 | 케이스 당 1개 단위 | |
-
