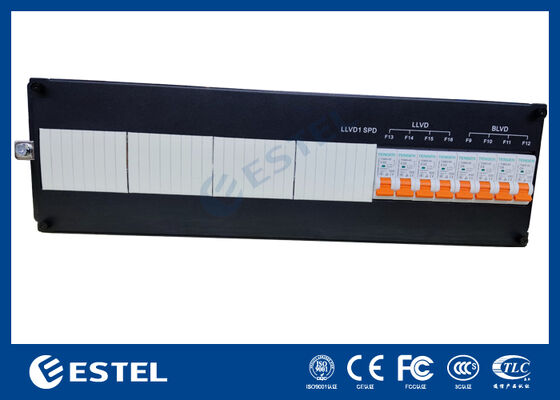

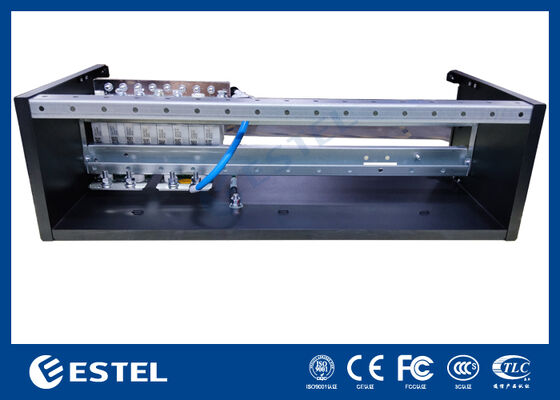

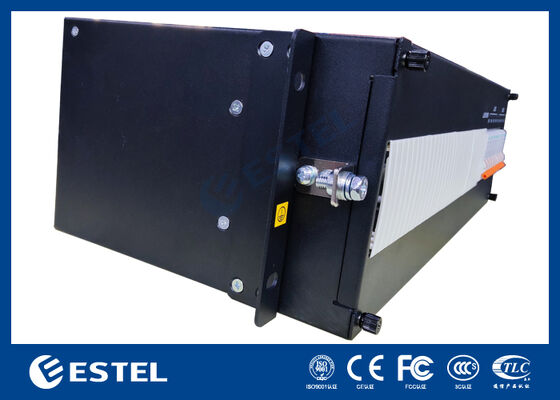

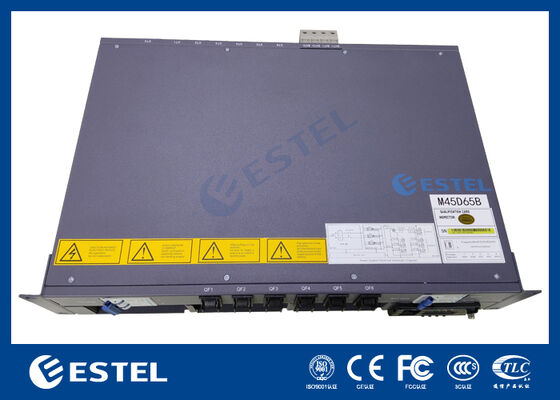

10U DC 전력 시스템 모듈형 직렬기
제품 상세정보
10U 통신 DC 전원 시스템
,모듈형 직렬기 전원 시스템
,산업용 dc 전원 공급
모듈형 정류기를 갖춘 통신 중앙 및 산업용 전력 애플리케이션을 위한 10U DC 전원 시스템
제품개요 10U DC 전원 시스템
더 높은 출력 전류, 더 강력한 분배 기능 및 더 큰 이중화를 요구하는 중대형 통신 전력 애플리케이션을 위해 개발된 새로운 고용량 -48V DC 전력 시스템입니다. 중앙 사무실, 지역 집합 사이트, 대규모 무선 허브, 엣지 데이터 센터, 산업 제어 네트워크 및 유틸리티 통신실용으로 설계된 이 시스템은 까다로운 작동 조건에서 중요한 네트워크 장비에 안정적인 DC 공급을 제공합니다.
견고한 10U 랙 마운트 플랫폼을 기반으로 구축된 이 시스템은 고효율 정류기 모듈, 지능형 모니터링, 배터리 관리, AC/DC 분배 및 오류 보호 기능을 하나의 중앙 집중식 전원 아키텍처에 통합합니다. 전력 변환뿐만 아니라 장기적인 성장, 손쉬운 유지 관리 및 중앙 집중식 감독을 지원하는 완전한 통신 에너지 플랫폼이 필요한 고객을 대상으로 합니다.
이 모델의 차이점
더 큰 네트워크 로드를 위한 더 높은 용량
이 시스템은 기존의 소형 DC 선반으로는 더 이상 충분하지 않은 설치를 위해 설계되었습니다. 최대 24kW 출력을 통해 하나의 중앙 집중식 플랫폼에서 더 많은 수의 통신, 전송, 라우팅, 스위칭 및 산업용 통신 장치를 지원할 수 있습니다.
업무상 중요한 사이트를 위한 중복성
정류기 섹션은 N+1 이중화로 구성할 수 있습니다. 이는 하나의 전원 모듈에 장애가 발생하더라도 시스템이 계속 작동할 수 있음을 의미합니다. 이 기능은 가동 중지 시간으로 인해 비용이 많이 드는 통신 백본, 전송 네트워크 및 중요한 제어 환경에 특히 중요합니다.
하나의 플랫폼에서 배포 및 보호
여러 외부 배전함에 의존하는 대신 시스템은 배터리 액세스, DC 분기 보호, AC 입력 관리 및 경보 신호를 하나의 랙 장치에 통합하여 전체 사이트 전력 아키텍처를 단순화할 수 있습니다.
O&M 팀을 위한 지능형 가시성
컨트롤러는 전압, 전류, 배터리 상태, 온도, 팬 작동, 모듈 상태 및 활성 경보를 지속적으로 감독합니다. 원격 통신 인터페이스와 결합된 이 시스템은 운영자가 문제 해결 속도를 높이고 유지 관리 작업량을 줄이는 데 도움이 됩니다.
세부 기술 사양 10U DC 전원 시스템
AC 입력 특성
|
매개변수 |
사양 |
|
입력 전압 범위 |
120~300VAC |
|
정격전압 |
220VAC |
|
주파수 범위 |
45~65Hz |
|
입력 용량 |
160A 이하 |
|
역률 |
≥0.99 |
|
THD |
5% 이하 |
|
AC 측면 보호 |
과전압, 부족전압, 서지, 상/입력 이상 경보 |
DC 출력 특성
|
매개변수 |
사양 |
|
공칭 전압 |
-48V DC |
|
조정 가능한 전압 범위 |
-42V ~ -58V DC |
|
최대 출력 전력 |
24kW |
|
최대 출력 전류 |
500A |
|
정류기 모듈 등급 |
모듈당 3kW |
|
정류기 용량 |
최대 8개 모듈 |
|
중복 모드 |
N+1 지원 |
|
전압 조정 정확도 |
≤±0.5% |
|
동적 응답 |
통신 장비 변경에 대한 빠른 로드 응답 |
|
능률 |
≥96% |
배터리 관리
|
매개변수 |
사양 |
|
배터리 충전 기능 |
플로트, 부스트, 이퀄라이제이션 |
|
배터리 스트링 지원 |
2~4개의 문자열 선택 사항 |
|
배터리 보호 |
LVD, 과전류, 역극성 보호 |
|
배터리 모니터링 |
전류/온도 감지 옵션 |
|
배터리 보상 |
온도 보상 지원 |
DC 배급
|
매개변수 |
사양 |
|
지점 로드 |
맞춤형 MCB/퓨즈 분기 구성 |
|
배터리 지점 |
맞춤형 |
|
지점 보호 |
독립적인 지점 격리 및 보호 |
|
알람 접점 |
건식 접점 출력 가능 |
|
배포 레이아웃 |
통합 전면 액세스 DC 분배 |
모니터링 및 커뮤니케이션
|
매개변수 |
사양 |
|
제어 장치 |
고급 디지털 통신 전력 컨트롤러 |
|
표시하다 |
상태 인터페이스가 있는 LCD 디스플레이 |
|
통신 포트 |
이더넷/RS485/CAN |
|
프로토콜 옵션 |
SNMP/Modbus/웹 인터페이스 |
|
모니터링 항목 |
AC 입력, DC 출력, 배터리 상태, 모듈 상태, 알람, 온도, 팬 상태 |
|
이벤트 로깅 |
지원됨 |
|
원격 경보 알림 |
지원됨 |
환경 사양
|
매개변수 |
사양 |
|
작동 온도 |
-25°C ~ +65°C |
|
보관 온도 |
-40°C ~ +75°C |
|
상대습도 |
5%~95%(비응결) |
|
고도 |
최대 3000m(감소가 적용될 수 있음) |
|
소음 수준 |
65dB 이하 |
-
