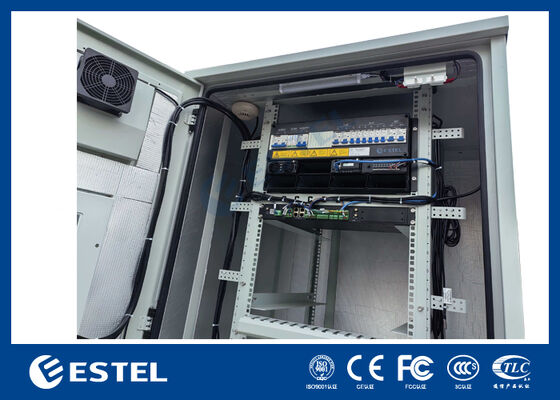

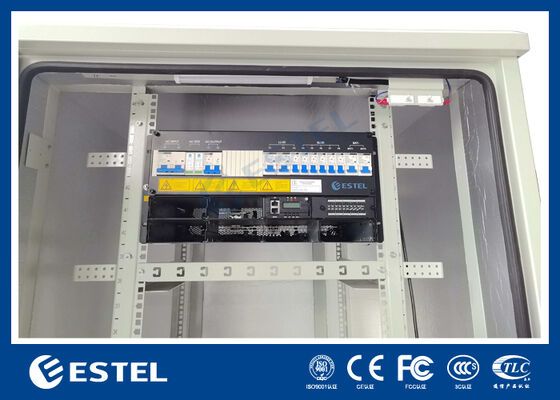

AC 및 DC 전력 분배와 함께 업그레이드 가능한 18kw 통신 모듈 정정 시스템
기본 특성
원산지:
심천, 중국 (본토)
브랜드 이름:
ESTEL
인증:
ISO9001, CE, 3C, FCC
부동산 거래
최소 주문 수량:
1
가격:
987-2327 usd
지불 조건:
L/C, D/A, D/P, T/T, 서부 동맹
공급능력:
달 당 2,500개 세트
제품 요약
전기 통신용 N + 1 리던싱으로 업그레이드 가능한 전기 통신 모듈 수정기 제품 개요의 18kW 모듈형 정제기시스템 The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central offices이 시스템은 220V AC 단相 입력을 수용하고 43V에서 ...
제품 상세정보
강조하다:
모듈형 통신 직렬 시스템
,AC DC 전력 분배 정류기
,업그레이드 가능한 통신 전력 시스템
Rectifier Size:
482.5mm(W)*350mm(D)*222.5mm(H)
Input:
단상 220VAC
Installation Mode:
19인치 랙에 설치됨
Output Capacity:
최대: 18kw(6*3kw, N+1 이중화)
N+1 Redundancy:
지원됨
Upgradable:
지원됨
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
제품 설명
전기 통신용 N + 1 리던싱으로 업그레이드 가능한 전기 통신 모듈 수정기
제품 개요의 18kW 모듈형 정제기시스템
The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central offices이 시스템은 220V AC 단相 입력을 수용하고 43V에서 58V 사이를 조절할 수 있는 엄격하게 조절되는 DC 출력을 제공합니다.일반적으로 ₹53로 설정됩니다..5V

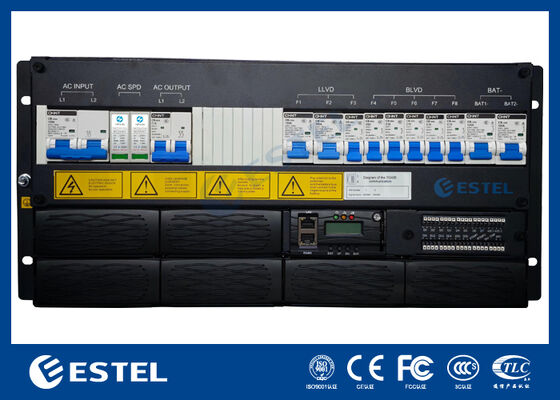

통합 DC 배포는 저전압 부하 단속 (LLVD) 및 배터리 저전압 단속 (BLVD) 을 모두 포함합니다.전력 중단 중 중요한 배터리 리저브를 보호하기 위해 우선 순위의 부하 분배를 허용합니다.고급 시스템 컨트롤러는 아날로그 입력 (AI), 디지털 입력 (DI), 디지털 출력 (DO) 을 통해 포괄적인 모니터링과 프로그래밍 가능한 논리를 제공합니다.원격 관리 RS485 및 SNMP 인터페이스를 통해 지원, 운영자 알람, 성능 메트릭스 및 직렬기 상태에 대한 완전한 가시성을 제공합니다. 전면 패널 LCD 또한 편리한 현장 구성 및 진단을 가능하게합니다.
AC 분배 부문
-
입력:단상 220VAC
-
입력 차단기:1 x 125A 2P
-
입력 주파수:45~65Hz (등급 50Hz/60Hz)
-
출력:220VAC, 16A
-
SPD:20/40kA, 8/20μs
DC 분배 부문출력 전압:-43~-58VDC (등급 -53.5VDC)
-
출력 용량:최대 18kW (6 x 3kW 모듈, N+1 리던스)
-
배터리 차단기:2 x 125A 1P
-
로드 브레이커:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P

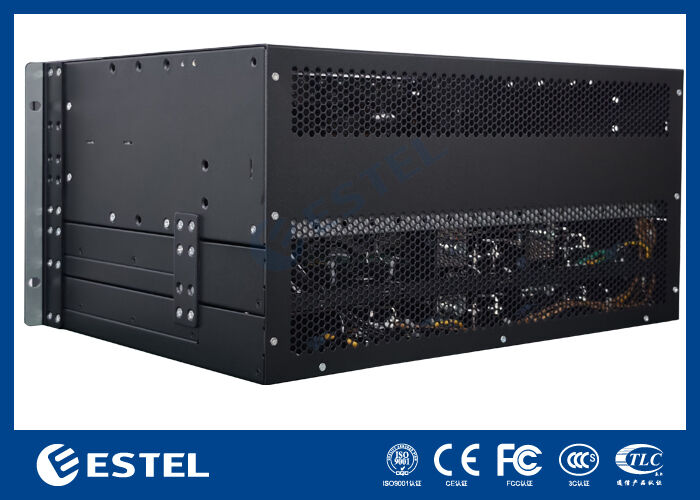

기본사양 의18kW 모듈형 정제기시스템
| 차원 | 482.5mm ((W) *350mm ((D) *222.5mm ((H) |
| 무게 | ≤21kg (정직기 없이) |
| 냉각 모드 | 자연 냉각 |
| 설치 모드 | 19인치 랙에 설치 |
| 유지보수 | 전면 유지보수, 모듈 등급 변경 지원 |
| 보호등급 | IP20 |
전력 분배의5U모듈형 정제기시스템
|
AC 분포 |
입력 | 단상 220VAC |
| 입력 차단기 | 1*125A 2P | |
| 입력 주파수 | 45~65Hz, 등급 값: 50Hz/60Hz | |
| 출력 | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
DC 분포 |
출력 전압 | -43~-58VDC, 등급 값: -53.5VDC |
| 출력 능력 |
최대: 18kw (6*3kw, N+1 리드밴스) |
|
| 배터리 차단기 | 2*125A 1P 차단기 | |
| 로드 브레이커 |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
수정 모듈의18kW 모듈형 정제기시스템
| 입력 전압 | 85VAC~300VAC, 220VAC 등급 |
| 효율성 | >96% |
| 정량력 | 3000W ((176~300VAC) |
| 작동 온도 | -40°C~+75°C (전력 50°C 이하) |
| 차원 | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) |
| 무게 | ≤2kg |
| 냉각 모드 | 강제 냉각 |
| 전력 요인 | ≥ 0.99 |
| THD | ≤ 5% |
| DC 출력 | 43 ~ 58VDC, 평점 53.5VDC, 최대 55A |
관리자18kW 모듈형 정제기시스템
| 신호 입력 | 3 AI ((2 btemp, 1 env-temp), 7 DI |
| 경보 출력 | 6 DO |
| 통신 인터페이스 | RS485/SNMP |
| 표시 모드 | LCD 화면 |
환경18kW 모듈형 정제기시스템
| 운영 온도 |
-40°C ~ +65°C (전력 50°C 이하) |
| 저장 온도 | -40°C~+70°C |
| 작동 습도 | 5%~95% (비연결) |
|
고도 |
0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.) |
