96% 고효율 12U 16kw 하이브리드 전력 정류기 시스템 RS485 통신

기본 특성
원산지: 심천, 중국 (본토)
브랜드 이름: ESTEL
인증: ISO9001, CE, 3C, FCC
부동산 거래
최소 주문 수량: 1
가격: 987-2327 usd
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급능력: 달 당 2,500개 세트
태그

통신 전원 공급 시스템

하이브리드 에너지 통신 전력 시스템

전기통신 전력 시스템
제품 요약
96% 고효율 12U 하이브리드 전력 정정 시스템 RS485 통신 지능형 통신 전력 분배 단위는 전기통신, 산업 제어 및 재생 에너지에 이상적인 컴팩트하고 신뢰할 수있는 디자인에서 AC 및 DC 전력 관리를 통합합니다. AC 분포12U 16kw 하이브리드 전력 수정 시스템 AC 입력은 45~65Hz (등급 50Hz/60Hz) 에서 단相 220VAC를 수용한다. 이중 125A 2P 입력 브레이커를 갖추고 있으며, 1개가 전용 백업으로 사용됩니다.출력은 2 x 63A 1P 및 3 x 32A 1P 회로를 통해 110VAC를 공급합니다.내...

제품 상세정보

강조하다:

30kw 하이브리드 전력 정류기

,

12U 통신 전력 시스템

,

RS485 통신 정류기
Rectifier Dimension: 482.5mm(W)*350mm(D)*12U(H)
AC Input Volatage: 단상 220VAC
DC Input Voltage: 120VDC~425VDC
Output Capacity: 16kw+18kw(N+1 이중화)
Rectifier Module: 4*4kw, 16kw
PV Module: 6*3kw, 18kw
Load Protection: LLVD/BLVD
Communication: RS485/SNMP
제품 설명

96% 고효율 12U 하이브리드 전력 정정 시스템 RS485 통신

지능형 통신 전력 분배 단위는 전기통신, 산업 제어 및 재생 에너지에 이상적인 컴팩트하고 신뢰할 수있는 디자인에서 AC 및 DC 전력 관리를 통합합니다.

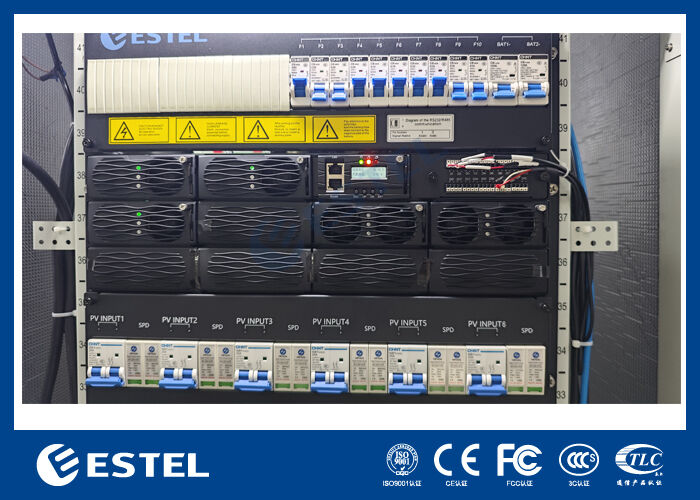

AC 분포12U 16kw 하이브리드 전력 수정 시스템
AC 입력은 45~65Hz (등급 50Hz/60Hz) 에서 단相 220VAC를 수용한다. 이중 125A 2P 입력 브레이커를 갖추고 있으며, 1개가 전용 백업으로 사용됩니다.출력은 2 x 63A 1P 및 3 x 32A 1P 회로를 통해 110VAC를 공급합니다.내장 SPD는 20/40kA 보호 (8/20μs) 를 제공합니다.

DC 분포의12U 16kw 하이브리드 전력 수정 시스템
DC 측면은 6 x 25A 2P 브레이커에 의해 관리되는 120VDC에서 425VDC의 넓은 입력 전압 범위를 지원합니다. 출력 전압은 -43VDC에서 -58VDC까지 조절되며, 명목 평가는 -53.5VDC입니다.총 출력 능력은 N+1 과잉으로 34kW에 달합니다., 6 x 3kW PV 모듈 (18kW) 및 4 x 4kW 직렬 모듈 (16kW) 을 결합합니다. 전용 배터리 차단기 (2 x 125A 1P) 는 배터리 통합을 안전하게 보장합니다. 로드 차단기에는 1 x 63A 1P BLVD가 포함됩니다.3 x 20A 1P, 그리고 6 x 10A 1P 출력. DC 측면은 또한 20/40kA, 8/20μs SPD를 갖추고 있습니다.



특징12U 16kw 하이브리드 전력 정정 시스템



  • 높은 신뢰성:백업 + N+1 리던스 기능이 있는 이중 AC 차단기

  • 광범위한 호환성:45~65Hz AC 주파수 및 120~425VDC 입력 범위

  • 종합적인 보호:양쪽에서 20/40kA 전압 보호

  • 유연한 출력:다양한 장비용 복수 로드 브레이커

  • 원활한 통합:PV, 직렬 모듈 및 배터리 백업을 지원합니다.

적용 시나리오12U 16kw 하이브리드 전력 정정 시스템

  • 5G 통신 기지국:배터리 백업과 함께 신뢰할 수있는 DC 전력

  • 네트워크 밖 태양광 시스템:PV 통합을 위한 넓은 DC 입력 범위

  • 산업용 컨트롤 캐비닛:안정적인 110VAC 및 -53.5VDC 출력

  • 데이터 센터 보조 전력:리던스 아키텍처는 가동 시간을 보장합니다.

  • 원격 모니터링 스테이션:가혹한 환경에서의 전압 보호

  • 전기통신 보호장과 야외용 캐비닛:콤팩트 하고 견고하며 현장 검증



12U의 기본 사양16kw하이브리드 전력 수정 시스템

차원 482.5mm ((W) *350mm ((D) *12U ((H)
무게 ≤50kg (정직기 없이)
냉각 모드 자연 냉각
설치 모드 19인치 래크 장착
유지보수 전면 유지보수, 모듈 등급 변경 지원
보호등급 IP20



12U의 전력 분포16kw 하이브리드 전력 정정 시스템



AC 분포

 입수 밸러레이지 단상 220VAC
입력 차단기 2*125A 2P (보장용 1개)
입력 주파수 45~65Hz, 등급 값: 50Hz/60Hz
출력 110VAC, 2*63A 1P, 3*32A 1P
SPD 20/40KA, 8/20us




DC 분포




 입력 전압 120VDC에서 425VDC
입력 차단기 6*25A 2P
SPD 20/40KA, 8/20us
출력 전압 -43~-58VDC, 등급 값: -53.5VDC


출력 능력

16kw+18kw ((N+1 리드밴스)
PV 모듈: 6*3kw
정제 모드: 4*4kw
배터리 차단기 2*125A 1P 차단기
로드 브레이커 BLVD: 1*63A/1P+3*20A/1P+6*10A/1P



수정 모듈12U16kw 하이브리드 전력 정정 시스템

입력 전압 85VAC~300VAC, 220VAC 등급
효율성 >96%
정량력 4000W ((176~300VAC)
작동 온도 -40°C~+75°C ((50°C @ 완전 출력)
차원 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U 높이)
무게 ≤2kg
냉각 모드 강제 냉각
전력 요인 ≥ 0.99
THD ≤ 5%
DC 출력 43 ~ 58VDC, 평점 53.5VDC, 최대 55A


 PV 모듈12U16kw 하이브리드 전력 정정 시스템

입력 전압 120~425VDC, 등급 340VDC
효율성 >96%
정량력 3000W (((200~425VDC)
작동 온도 -40°C~+75°C ((50°C @ 완전 출력)
차원 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U 높이)
무게 ≤2kg
냉각 모드 강제 냉각
전력 요인 ≥ 0.99
THD ≤ 5%
DC 출력 43 ~ 58VDC, 평점 53.5VDC, 최대 55A


컨트롤러12U16kw 하이브리드 전력 정정 시스템

컨트롤러 모델: MC2900
신호 입력 2 AI, 6 DI
경보 출력 6 DO
의사소통

RS485: 지원
SNMP: 지원
표시 모드 LCD 화면



환경12U16kw 하이브리드 전력 정정 시스템

운영
온도		 -40°C ~ +65°C (전력 50°C 이하)
저장 온도 -40°C~+70°C
작동 습도 5%~95% (비연결)


고도

 0~3000m ((높이가 2000m에서 3000m 범위 내에 있다면, 최고 운영 온도는 높이가 200m 증가함에 따라 1°C 감소합니다.)
