ET48300 통신 등급 태양광 하이브리드 정류기 전력 분배 장치(AI DI DO 포함)

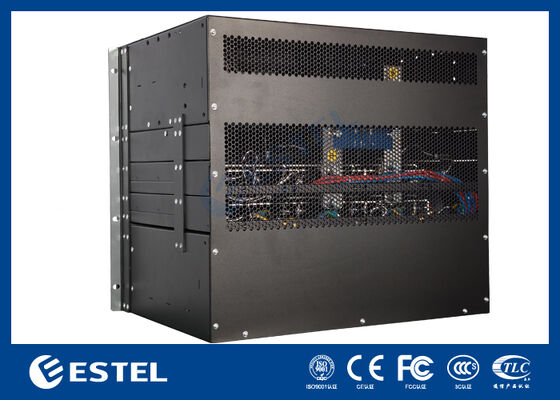

제품개요~의 ET48300 하이브리드 정류기 전원 분배 장치

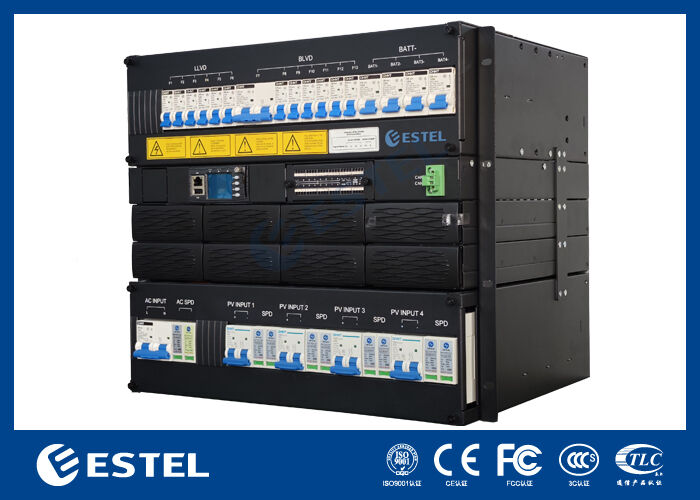

ET48300 하이브리드 정류기 전력 분배 장치는 ESTEL에서 생산한 하이브리드 전력 시스템용 19인치 서브 랙으로, 광섬유 및 마이크로파 전송, 액세스 장치, 스위치 등의 중요한 애플리케이션을 위한 9U 높이의 컴팩트한 디자인을 갖추고 있습니다. 시스템 최대 전력은 300A이며 AC 입력, PV 입력, 배터리 및 부하용 회로 차단기가 있습니다. 케이블은 회로 차단기 및 연결 단자를 통해 전면에서 접근됩니다.
주요 사양 하이브리드 정류기 전원 분배 장치
-
유형:하이브리드 정류기(AC + DC 이중 입력)
-
AC 입력:220VAC 단상
-
DC 입력:120VDC~425VDC(태양광 PV 통합을 위한 넓은 범위)
-
출력 용량(최대):12kW 정류기 전력 + 12kW PV 전력(N+1 이중화)
-
정류기 모듈:4 x 3kW
-
PV 모듈:4 x 3kW
모니터링 및 커뮤니케이션~의 하이브리드 정류기 전원 분배 장치
-
신호 인터페이스:AI(아날로그 입력), DI(디지털 입력), DO(디지털 출력)
-
통신 프로토콜:RS485 및 SNMP
-
관리:NMS 또는 BMS를 통한 원격 모니터링, 경보 알림 및 시스템 제어
주요 장점~의 하이브리드 정류기 전원 분배 장치
-
이중 전원:최대의 유연성을 위해 220VAC 그리드 또는 120-425VDC 태양광 입력을 수용합니다.
-
N+1 이중화:하나의 추가 모듈은 모듈 오류 시 중단 없는 작동을 보장합니다.
-
높은 확장성:4+4 모듈 설계로 최대 12kw+12kw 총 출력 지원
-
넓은 DC 입력 범위:120-425VDC를 사용하면 추가 변환기 없이 태양광 어레이에 직접 연결할 수 있습니다.
-
원격 관리:기존 네트워크 인프라에 완벽하게 통합하기 위한 RS485 및 SNMP 프로토콜
응용 시나리오~의 하이브리드 정류기 전원 분배 장치
-
태양광 백업 기능을 갖춘 5G 통신 기지국
-
오프그리드 및 하이브리드 태양광 발전 시스템
-
오지 농촌 통신대피소
-
산업용 DC 전원 백업 시스템
-
재생 에너지 저장 통합
기초적인사양 ~의하이브리드 정류기 전원 분배 장치
| 차원 | 482.5mm(W)*350mm(D)*8U(H) |
| 무게 | ≤30kg (정류기 제외) |
| 냉각 | 자연 냉각 |
| 설치 | 19인치 랙 장착형 |
| 유지 | 전면 유지보수, 모듈 등급 변경 지원 |
| IP등급 | IP20 |
배전~의하이브리드 정류기 전원 분배 장치
|
AC 배전 |
입력 전압 | 단상 220VAC |
| 입력 차단기 | 1*125A 2P 회로 차단기 | |
| 입력 주파수 | 45~65Hz, 정격값: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us 클래스 C | |
|
DC 배급
|
입력 전압 | 120VDC~425VDC |

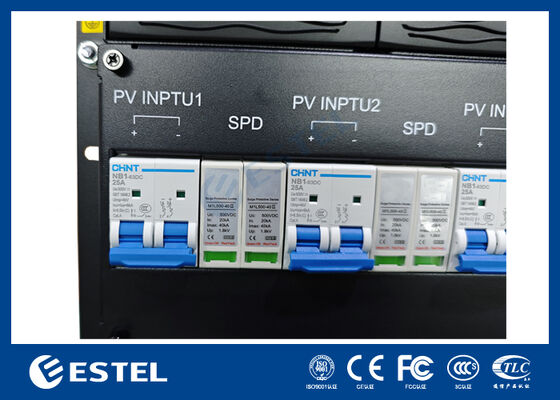

| 입력 차단기 | 4*25A 2P 회로 차단기 | |
| SPD | 20/40KA, 8/20us, 클래스 C | |
| 출력 전압 | -43~-58VDC, 정격값: -53.5VDC | |
|
출력 용량 |
12kw 정류기 전력+ 12kw PV 전력; N+1 이중화 PV 모듈: 4*3000w 정류기 모듈: 4*3000w |
|
| 배터리 차단기 | 2*125A 1P 회로 차단기 | |
| 부하 차단기 | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
정류기 모듈~의하이브리드 정류기 전원 분배 장치
| 입력 전압 | 85VAC~300VAC, 정격 220VAC |
| 능률 | >96% |
| 정격 출력 | 3000W(176~300VAC) |
| 작동 온도 | -40℃~+75℃(50℃ @ 최대 출력) |
| 차원 | 106.5mm(W)×286mm(D)×44.5mm(H)(1U 높이) |
| 무게 | 2kg 이하 |
| 냉각 모드 | 강제 냉각 |
| 역률 | ≥0.99 |
| THD | 5% 이하 |
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A |
PV기준 치수~의하이브리드 정류기 전원 분배 장치
| 입력 전압 | 120~425VDC. 정격 340VDC |
| 능률 | >96% |
| 정격 출력 | 3000W((200~425VDC) |
| 작동 온도 | -40℃~+75℃(50℃ @ 최대 출력) |
| 차원 | 106.5mm(W)×286mm(D)×44.5mm(H)(1U 높이) |
| 무게 | 2kg 이하 |
| 냉각 모드 | 강제 냉각 |
| 역률 | ≥0.99 |
| THD | 5% 이하 |
| DC 출력 | –43 ~ –58VDC, 정격 –53.5VDC, 최대 55A |

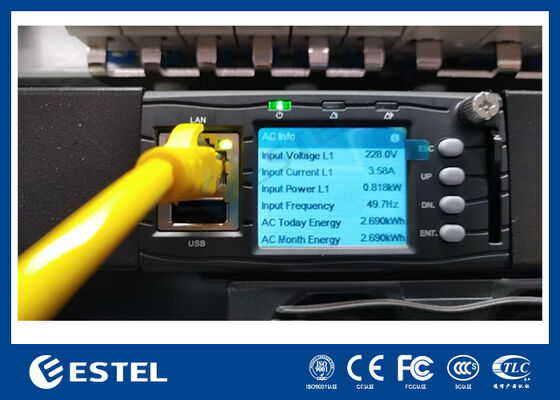

하이브리드 정류기 전력 분배 장치의 컨트롤러
| 제어 장치 | 모델: MC2900 |
| 신호 입력 | AI 3개(주위온도), DI 8개 |
| 경보 출력 | 8 마 |
| 의사소통 | RS485/SNMP |
| 디스플레이 모드 | LCD 화면 |
하이브리드 정류기 전원 분배 장치의 환경
| 운영 중 온도 |
-40℃ ~ +65℃ (최대 출력 50℃ 이하) |
| 보관온도 | -40℃~+70℃ |
| 작동 습도 | 5%~95%(비응축) |
|
고도 |
0~3000m(고도가 2000m~3000m 범위일 경우, 고도가 200m 높아질수록 최대 작동 온도는 1℃씩 감소합니다.) |
-
