내장 냉각 4pcs 48V 200Ah 리?? 배터리 모듈 및 전원 시스템
제품 상세정보
냉각과 함께 야외 통신 전력 캐비닛
,48V 200Ah 리?? 배터리 모듈
,통합된 텔레콤 전원 시스템
통합 냉각 4개 48V 200Ah 리튬 배터리 모듈 및 전면 및 후면 액세스 전원 시스템을 갖춘 실외 통신 전원 캐비닛
실외 통신 전원 캐비닛에 대한 제품 설명

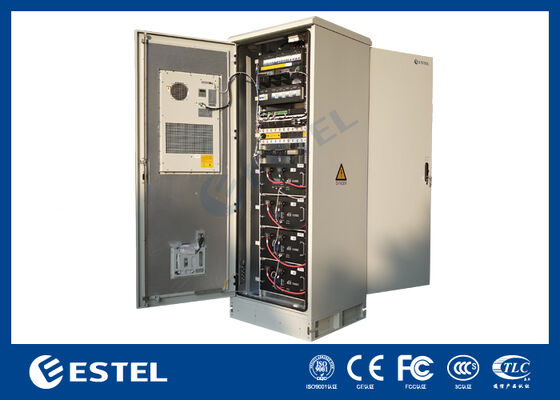

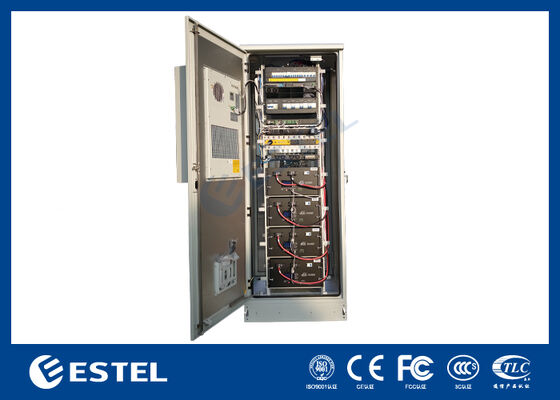

이 실외 통신 전원 캐비닛은 하나의 인클로저에 통합된 배전, 배터리 저장 및 환경 제어가 필요한 통신 사이트, 백업 전원 시스템 및 네트워크 인프라 프로젝트를 위해 설계되었습니다. 제품 이미지를 기반으로 캐비닛은 전체 높이 전면 도어, 도어 장착형 냉각 장치 및 계층형 장비 설치를 위한 내부 랙 시스템을 갖춘 플로어 스탠딩 실외 구조를 채택합니다. 캐비닛에는 전면 및 후면 액세스 리튬 배터리 모듈 4개와 상단 전원 분배 섹션이 장착되어 있어 단일 실외 하우징에 전원, 배터리 및 제어 구성 요소를 중앙 집중식으로 설치할 수 있습니다.
실외 통신 전원 캐비닛의 주요 기능
• 통합 냉각 및 내부 랙 구조를 갖춘 야외 플로어 스탠딩 캐비닛

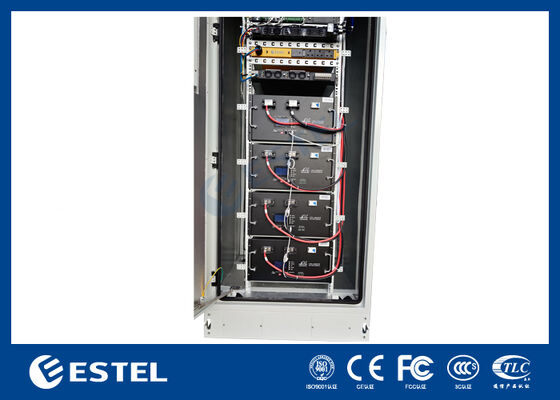

• 백업 에너지 저장을 위한 전면 액세스 리튬 배터리 모듈 4개가 장착되어 있습니다.
• 각 배터리 모듈에는 48V/200Ah가 명확하게 표시되어 있습니다.
• 가시적 모듈 기준 총 설치된 배터리 에너지: 38.4kWh
• 내부 랙 레이아웃은 전원, 배터리 및 분배 장치의 통합 설치를 지원합니다.
• 도어 장착형 냉각 장치는 내부 작동 온도를 유지하는 데 도움이 됩니다.
• 전면 및 후면 액세스 설계로 설치, 서비스, 배터리 교체가 간편함
• 통신, 통신, 전송 및 실외 백업 전원 애플리케이션에 적합
실외 통신 전원 캐비닛의 기술 사양
|
목 |
사양 |
|
제품 유형 |
옥외 통신 전원 캐비닛 |
|
설치 유형 |
플로어 스탠딩 옥외 설치 |
|
캐비닛 구조 |
단일 베이 밀폐형 금속 캐비닛 |
|
도어 구성 |
단일 전체 높이 전면 도어 |
|
냉각 구성 |
전면 도어 안쪽에 보이는 도어 장착형 냉각 장치 1개 |
|
내부 장착 구조 |
다단계 장비 설치를 위한 통합 수직 랙 시스템 |
|
배터리 모듈 수량 |
4개의 리튬 배터리 모듈이 보입니다. |
|
배터리 브랜드 마킹 |
레오치 |
|
배터리 모델 표시 |
LFELI-48200TB |
|
배터리 공칭 전압(모듈당) |
48V |
|
배터리 용량(모듈당) |
200Ah |
|
배터리 에너지(모듈당) |
9600Wh |
|
총 공칭 배터리 전압 |
48V 시스템 |
|
총 설치 용량 |
800Ah (4 × 200Ah) |
|
총 설치 에너지 |
38.4kWh(4×9600Wh) |
|
배터리 설치 방법 |
전면 및 후면 액세스 랙 장착형 배터리 서랍/모듈 |
|
배터리 단자 연결 |
견고한 DC 케이블을 사용한 전면 터미널 연결 |
|
배터리 모듈 모니터링 |
각 배터리 모듈에는 전면 디스플레이/표시기 영역이 포함됩니다. |
|

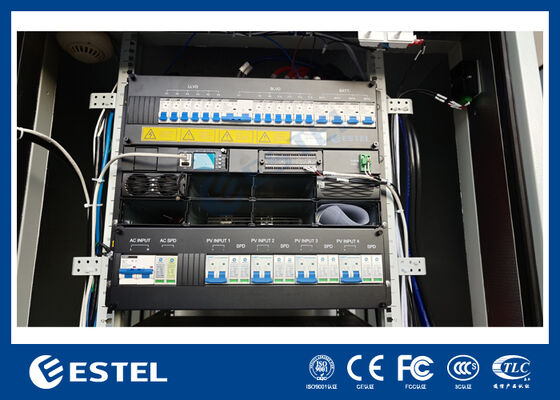

배전 부문 |
상단 랙 섹션에는 DC 배전/차단기 및 전원 모듈이 포함됩니다. |
|
AC 출력 인터페이스 |
내부 상단에 보이는 영국형 AC 소켓 콘센트 |
|
서비스 접근 |
장비 설치 및 유지보수를 위한 전면 접근 |
|
기본 구조 |
바닥 고정 및 케이블 라우팅을 위한 높은 주추 베이스 |
|
캐비닛 마감 |
밝은 회색 야외 산업용 마감 |
|
안전 표시 |
캐비닛 외부에 고전압/위험 경고 표시 |
|
애플리케이션 |
옥외 통신 사이트, 백업 전원 시스템, 통신 노드, 전송 장비 및 통합 전력 인프라 |
실외 통신 전원 캐비닛 운영 지침
-
캐비닛을 안정적인 실외 기초 위에 설치하고 하단 베이스 구조물을 통해 고정합니다.
-
유지 관리 및 공기 흐름을 위해 캐비닛 도어와 냉각 장치 주변에 적절한 공간을 확보하십시오.
-
시스템을 시운전하기 전에 모든 배터리 모듈이 제대로 설치되었는지, DC 케이블 연결이 조여졌는지 확인하십시오.
-
랙 레이아웃 및 부하 할당 계획에 따라 상위 전력, 배전 및 제어 장비를 설치합니다.
-
내부 장비를 보호하고 환경 제어를 유지하려면 정상 작동 중에 캐비닛 도어를 닫고 잠근 상태로 유지하십시오.
-
