통신 및 에너지 애플리케이션을 위한 48V 출력 다층 설계
제품 상세정보
모듈형 DC 전원 시스템 -48V
,AC/DC 통신 전력 분배
,다층 전력 시스템 에너지 애플리케이션

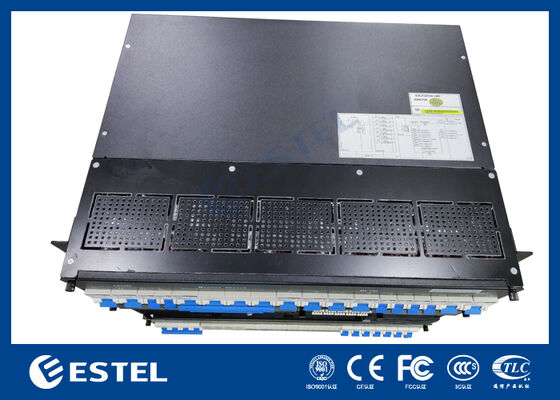

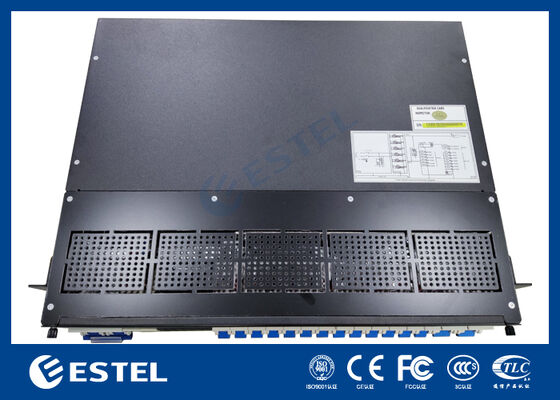

통신 및 에너지 애플리케이션을 위한 AC 또는 DC 배전 48V 출력 다층 설계를 갖춘 통합 모듈형 DC 전력 시스템
DC 전원 시스템의 제품 설명
통합 모듈형 DC 전력 시스템은 현대 통신 네트워크 및 에너지 애플리케이션의 진화하는 요구를 충족하도록 설계된 고급 전력 솔루션입니다. 다층 아키텍처를 갖춘 이 시스템은 컴팩트하면서도 기능이 뛰어난 섀시에 통합 AC 입력, DC 분배, 정류기 슬롯 및 지능형 모니터링을 제공합니다.
DC 전원 시스템의 주요 특징

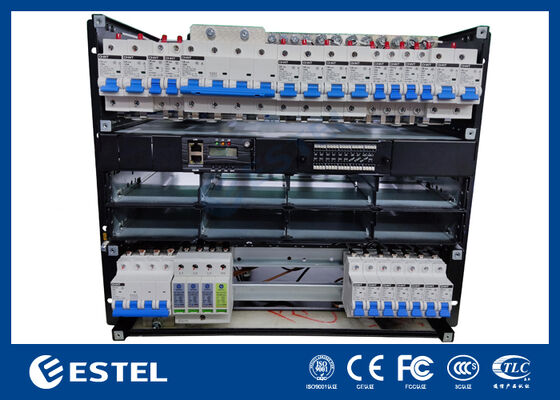

- 다층 설계: AC 입력, DC 배전, 정류기 슬롯 및 배터리 보호 기능을 단일 섀시에 결합합니다.
- 서지 보호 기능이 있는 AC 입력: 내장형 AC SPD(서지 보호 장치)로 전력 서지로부터 시스템을 보호합니다.
- DC 배분: F1~F14 차단기 채널이 있어 과부하 및 단락 보호 기능을 갖춘 여러 장치에 전원을 배분할 수 있습니다.
- 배터리 보호: 과방전을 방지하고 배터리 수명을 연장하기 위한 LLVD(저전압 차단) 및 BLVD(배터리 부하 전압 차단) 보호 모듈이 포함되어 있습니다.
- 정류기 슬롯: 확장 가능한 용량을 위한 모듈형 정류기 슬롯으로 통신 애플리케이션을 위한 일반적인 출력은 -48V DC입니다.
- 지능형 모니터링: 실시간 원격 모니터링 및 진단을 위한 통합 RS485 통신입니다.
- 전면 액세스 디자인: 명확한 배선과 전면 액세스 레이아웃으로 설치 및 유지 관리가 쉽습니다.
- 다양한 용도: 통신 기지국, 실외 캐비닛, 하이브리드 에너지 시스템 등에 적합합니다.
DC 전원 시스템의 기술 사양
|
목 |
사양 |
|
제품 유형 |
통합 모듈형 DC 전원 시스템 |
|
AC 입력 |
220~240V AC, 단상, 서지 보호(AC SPD) 포함 |
|
DC 출력 전압 |
-48V DC(통신 표준) |
|
정격 출력 전력 |
최대 12kW, 정류기 구성에 따라 확장 가능 |
|
정류기 슬롯 |
모듈형 정류기 확장용 슬롯 4개 |
|
피더 출력 채널 |
여러 장치에 전원을 분배하는 경우 F1~F14 |
|
배터리 보호 모듈 |
배터리 과방전 보호를 위한 LLVD 및 BLVD |
|
통신 인터페이스 |
원격 모니터링 및 진단을 위한 RS485 |
|
작동 온도 |
-20°C ~ +50°C |
|
보관 온도 |
-40°C ~ +70°C |
|
습기 |
5% ~ 95% 비응결 |
|
무게 |
7kg |
|
서지 보호 |
서지 보호를 위한 내장형 AC SPD |
|
모니터링 |
LCD 디스플레이와 RS485 통신을 갖춘 통합 지능형 컨트롤러 |
DC 전원 시스템의 운영 지침
-
설치:
제공된 측면 장착 브래킷을 사용하여 통합 모듈형 DC 전원 시스템을 19인치 랙에 설치합니다. 환기 및 케이블 라우팅을 위해 장치 주변에 적절한 간격을 확보하십시오.
-
케이블 연결:
입력 단자를 통해 AC 입력(220~240V AC)을 시스템에 연결합니다. -48V DC 출력의 극성이 올바르고 통신 또는 네트워크 장비에 단단히 연결되어 있는지 확인하십시오.
-
정류기 모듈:
시스템은 최대 4개의 모듈형 정류기를 지원합니다. 전력 요구 사항에 따라 정류기를 설치하고 구성하십시오. 각 정류기 모듈은 시스템의 총 출력 전력을 증가시키며, 일반적인 구성은 최대 12kW를 제공합니다.
-
배터리 보호 및 모니터링:
배터리 백업 시스템을 LLVD 및 BLVD 터미널에 연결합니다. 이 모듈은 배터리의 과방전을 방지하고 특히 원격 통신 기지국에서 중요한 에너지 시스템의 수명을 보장합니다.
-
원격 모니터링 및 진단:
RS485 통신 인터페이스를 사용하여 시스템을 중앙 모니터링 플랫폼에 연결합니다. 통합 컨트롤러의 LCD 디스플레이는 로컬 상태 및 진단을 제공하므로 운영자는 전압, 전류, 전원 출력 및 경보 상태를 실시간으로 모니터링할 수 있습니다.
-
