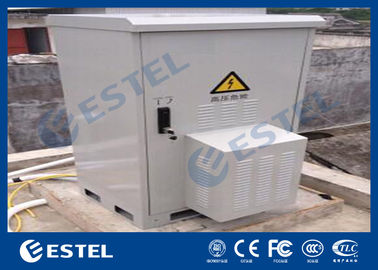

산업 옥외 UPS 건전지 내각, 기지국 내각 방수 에너지 절약
제품 상세정보
전원 공급 장치 캐비닛
,실외 전원 인클로저
산업 옥외 UPS 건전지 내각, 기지국 내각 방수 에너지 절약
빠른 세부 정보:
| 원산지: 중국 심천(본토) | 외부 크기: W×D×H 600×600×1400mm |
| 브랜드 이름: 에스텔 | 구조: 이중벽, 단열재 포함, 샌드위치 구조 |
| 모델 번호: DDTE008 | 캐비닛 레이아웃: 19인치 장비 및 배터리 설치용 구획 1개 |
| 제품 이름: 옥외 전원 내각 | 캐비닛 잠금 장치: 도난 방지 3점 잠금 장치 |
| 인증: ISO9001, CE, 3C, FCC, TLC, IP55 | 보호 수준: IP55 |
| 응용 프로그램: 옥외 통신 기지국 | 케이블 인렛: 캐비닛 바닥 |
| 자료: 직류 전기를 통한 강철 | 조명: DC48V LED 램프 |
| 단열재: PEF | 접지 보호: 구리 막대 |
| 색상: 회색(맞춤 제작 지원) | 냉각: DC48V 펠티에 에어컨 및 DC48V 팬 |
| 코팅: 부식 방지 옥외 분말 코팅 | 냉각 옵션: 열교환기, 압축기 에어컨 |
지불 및 배송 조건:
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 |
| 지불 조건: | L/C, D/A, T/T, 웨스턴 유니온, 페이팔 등 |
| 공급 능력: | 달 당 5,000 세트 |
| 배달 시간: | 10-15 작업 일 |
| 포장 세부사항: | 나무 케이스 |
1. 명세서
(1) 기술적인 매개변수
| 안건 | 유형 | 기술적인 모수 |
| 구조 | 치수 | 외형 치수: W×D×H 600×600×1400mm |
| 형세 | 1칸 | |
| 장비 설치 방법 | 19인치 랙 | |
| 문 | 전면 도어 1개, 실외 캐비닛용 도난 방지 3점 잠금 장치 포함(자물쇠 지원) | |
| 재료 | 아연 도금 강판;1.5mm 두께의 외부 플레이트, 0.8mm 두께의 내부 플레이트 | |
| 단열재 | 내벽과 외벽 사이에 단열재가 있습니다.단열재는 20mm PEF입니다. | |
| 구조 | 조립 또는 용접 | |
| 침입 방지 | IP55 | |
| 온도 제어 | 냉각 | DC48V TEC 에어컨 및 DC48V 팬 |
| 번개 증거 | 등급 B 번개 증거 | 공칭: 60KA, 최대: 100KA |
| 조명 | 주도 램프 | 48V LED 램프(고정), 보호 회로 차단기 포함 |
| 온도 | 온도 | 작동 온도: -40°C ~ +55°C |
| 보관 온도: -50°C ~ + 70°C | ||
| 운송 온도: -50°C ~ +70°C | ||
| 습기 | 상대 습도 | 5% ~ 100% |
| 압력 | 기압 | 62kpa ~ 101kpa (고도 0m ~ 5000m 유사) |
| 방사선 강도 | 태양 복사 강도 | 1120(1±5%)W/m2 |
(2) 액세서리 목록
| 아니요. | 안건 | 수량 | 단위 | 명세서 |
| 1 | 야외 통신 캐비닛 | 1 | 세트 |
(1) 외형 치수: W×D×H 600mm×600mm×1400mm (2) 캐비닛의 상부는 장비 구획이고 하부는 배터리 구획입니다. (3) 전면 도어 1개, 실외 캐비닛용 도난 방지 3점 잠금 장치(자물쇠 지원) (4) 재질: 아연 도금 강판;1.5mm 두께의 외부 플레이트, 0.8mm 두께의 내부 플레이트; (5) 단열재 : 내벽과 외벽 사이에 단열재가 있습니다.단열재는 20mm PEF |
| 2 | 펠티에 에어컨 | 1 | 세트 |
냉각 용량: 200W, 전원 공급 장치: DC48V; 모델: TC06-20TEH/01. |
| 삼 | 팬 | 2 | PC | 12038 DC48V |
| 4 | 전원 분배 장치 | 1 | 세트 |

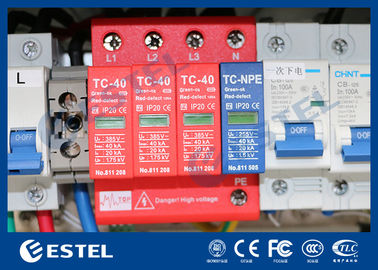

B급 번개 증거 AC 입력: 63A/2P *1; AC 출력: 16A/1P*4; DC 출력: 16A/1P*4 |
| 5 | 환경 모니터링 시스템 | 1 | 세트 |
1* 환경 모니터링 장치; 1* 연기 감지기; 1* 물 센서; 1* 온도 및 습도 센서; 2* 도어 센서; 1 * LED 램프 |
| 6 | 패키지 | 1 | 세트 | 나무 케이스 |
2. 신청
DDTE008 실외 통합 전원 공급 장치 캐비닛은 주로 4G 시스템, 통신/네트워크 통합 서비스, 액세스/전송 스위칭 스테이션, 비상 통신/전송 등과 같은 무선 통신 기지국에 사용됩니다.
3. 구조

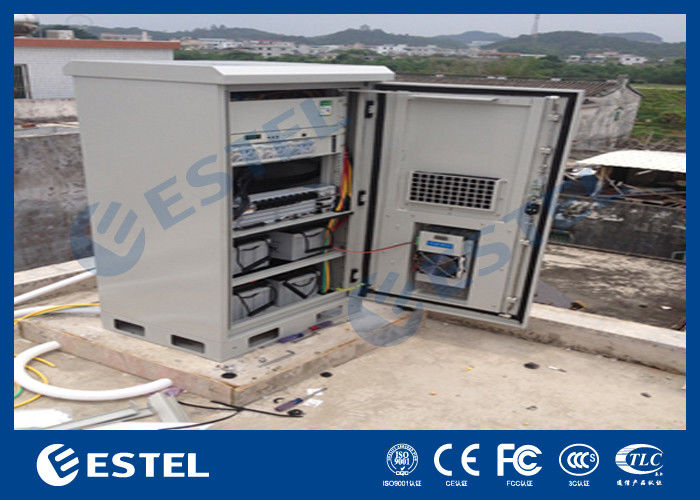

아연 도금 강철로 만들어진 캐비닛은 장비 구획과 배터리 구획으로 나뉩니다.캐비닛은 설치가 쉽고 밀봉 성능이 좋습니다.
장비 구획: 캐비닛의 상부는 분리판으로 배터리 구획과 분리된 장비 구획입니다.
배터리 함:배터리 구획은 배터리를 설치하는 데 사용됩니다.캐비닛 본체에는 단열 폼이 있어 캐비닛 내부의 온도를 유지할 수 있습니다.캐비닛에는 배터리에서 생성된 유해 가스를 방출할 수 있는 배기 장치가 있습니다.
4. 특징
- 장은 옥외 환경에서 사용되는 방진, 일광 및 비입니다.
- 장비 구획 및 배터리 구획 냉각: 팬 및 에어컨.(기타 냉각 옵션: 열교환기).MTBF≥50000h
- 캐비닛의 레이아웃은 합리적이어서 케이블 액세스, 고정 및 접지가 용이합니다.전원 케이블, 신호 케이블 및 광 케이블을 위한 입구 구멍이 개별적으로 있습니다.
- 캐비닛에 사용되는 모든 케이블은 난연성 재료로 만들어집니다.
5. 설명
5.1 캐비닛 재료
캐비닛은 이중 벽, 외부 플레이트 두께: 1.5mm, 내부 플레이트 두께: 0.8mm가 있는 아연 도금 강철로 만들어집니다.내벽과 외벽 사이에 단열재가 있습니다.단열재는 20mm PEF, 단열계수: 0.035W/m·K.장은 조립되거나 용접된 유형입니다.
5.2 캐비닛 도어 및 잠금 장치
캐비닛에는 하나의 전면 도어가 있습니다.캐비닛 도어는 임베디드 구조를 사용합니다.도어 개방 각도는 110°보다 크며 도어 제한 장치는 개방 각도를 제한할 수 있습니다.자물쇠는 자물쇠를 지원하는 도난 방지 3점 자물쇠입니다.
5.2.1 도어록 도난 방지 설계
- 도난 방지 잠금 장치의 손상 저항은 GA/T 73-1994 "기계적 도난 방지 잠금 장치" 클래스 B 요구 사항을 충족하며 자물쇠를 지원합니다.
- 3점 잠금
5.3 케이블 인렛
Feeder 케이블 및 기타 외부 케이블은 모두 하단 배선 방식을 사용합니다.
5.4 접지 보호
- 캐비닛에는 부식 방지 코팅이 된 접지 구리 막대가 포함되어 있습니다.연결 단자 배선용 나사가 충분합니다.
- 캐비닛의 금속 부분은 서로 연결되어야 하며 접지 막대와 연결되어야 합니다.두 점 사이의 연결 저항은 0.1Ω 미만입니다.
- 캐비닛 내부에 있는 다른 장비의 보호 접지는 접지 막대에 연결해야 합니다.
5.5 연결 및 고정
- 구조 및 베어러 연결로 느슨한 나사 연결을 사용하십시오.캐비닛 고정용 앵커 볼트는 용융 아연 도금 볼트를 사용합니다.
- 도어 경첩은 내부 경첩 모드를 사용합니다.
5.6 외관 및 표면 처리
캐비닛 표면 코팅은 흰색 회색(PANTONE 428C) 색상의 실외용 특수 분체도장입니다.코팅은 GB/T 3181-2008 요구 사항을 준수합니다.
6. 포장 및 배송
우리의 배달 에이전트
상품은 해상, 항공, 택배, 육로, 기차 등으로 운송할 수 있습니다.
다음 배달 대리인 외에도 우리가 당신을 위해 할 필요가 있는 경우 중국에서 가장 저렴한 가격으로 배달 대리인을 찾을 수도 있습니다.
